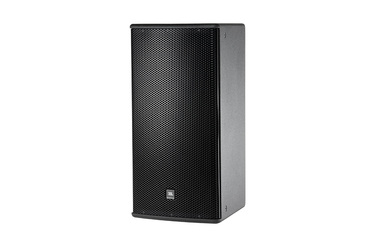

JBL Professional AM5212/95

Grandes images

Enceinte 2 voies 12 pouces avec pavillon rotatif 90° x 50°

L'AM5212/64 est un système d'enceinte large bande 2 voies, léger et de puissance moyenne, composé du haut-parleur de graves 262H-1 de 300 mm (12 pouces) JBL Differential Drive® à double bobine mobile et double entrefer magnétique, et du moteur à compression haute fréquence 2408H-1 à sortie de 38 mm (1,5 pouce) et bobine mobile de 38 mm (1,5 pouce). Le guide d'ondes grand format PT™ Progressive Transition assure une excellente couverture de 60° x 40°. Le guide d'ondes est rotatif, ce qui permet d'utiliser l'enceinte en orientation verticale ou horizontale. Les filtres passifs à pente raide minimisent le chevauchement entre les bandes. La réponse hors axe parfaitement maîtrisée facilite l'utilisation en réseau.

Caractéristiques

Couverture 90° x 50°
Haut-parleur basse fréquence 262H-1 Differential Drive®
Moteur de compression haute fréquence 2408H-1
Grand guide d'ondes PT™ Progressive Transition pour un excellent contrôle de directivité et une faible distorsion
Guide d'ondes rotatif pour orientation verticale ou horizontale
Modes bi-amplification/passif commutables
Ensemble de réglages FIR en modes bi-amplification et passif offrant une réponse en fréquence et en phase, une homogénéité de couverture et une qualité sonore optimisées
Disponible en finitions noires, blanches et résistantes aux intempéries WRC/WRX

Applications

Salles de spectacle
Sonorisation théâtrale
Auditoriums
Lieux de culte
Clubs de musique live
Discothèques
Installations sportives
Lieux de divertissement thématiques

Afin d'améliorer la fiabilité face aux conditions météorologiques et de réduire les infiltrations d'eau, les dimensions de l'ébénisterie des modèles WRC & WRX peuvent différer de celles des modèles standard. Contactez CustomAudio@harman.com pour obtenir les plans et/ou les informations dimensionnelles des modèles WRC & WRX.)

Téléchargements

Specifications

	Taille	Téléchargé
AM5212/95 Spec Sheet mis à jour : oct. 2020	543 ko	oct. 2020

Manuals

	Version	Langue	Taille	Téléchargé
AE Series Array Guide mis à jour : juil. 2024			1,12 Mo	juil. 2024
AE Series U-Bracket Handbook mis à jour : juil. 2024			597 ko	juil. 2024
Weather Resistant Configurations version A, mis à jour : mai 2023	A		86,1 ko	mai 2023
AE/PD Connector Pinout Guide mis à jour : oct. 2019			8,25 ko	oct. 2019
Painting AE Loudspeaker Cabinets mis à jour : mars 2025			115 ko	mars 2025

Brochures

	Langue	Taille	Téléchargé
AE Series Brochure mis à jour : oct. 2020		4,05 Mo	oct. 2020
AM Brochure mis à jour : oct. 2020		1,54 Mo	oct. 2020
Loudspeakers for Sports Facilities mis à jour : juil. 2024		5,71 Mo	juil. 2024

CAD Drawings

	Version	Taille	Téléchargé
AE Series - Customer Drawings version 2.0, mis à jour : mai 2024	2.0	2,69 Mo	mai 2024
AE Series - WR Models Customer Drawings version 3.0, mis à jour : avr. 2026	3.0	3,8 Mo	avr. 2026
AE Series - Revit/BIM Files version 11.0, mis à jour : juil. 2024	11.0	730 ko	juil. 2024

Compliances

	Taille	Téléchargé
AE Series - AM5000 Declaration of Conformity mis à jour : oct. 2020	91,6 ko	oct. 2020

Simulation Data

	Version	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024		21 Mo	mai 2024
JBL Pro ALL CLF Files version 12-10-21, mis à jour : mai 2023	12-10-21	24 Mo	mai 2023

Preset Libraries

	Taille	Téléchargé
AE Series DCi Series Preset Library mis à jour : mai 2024	471 ko	mai 2024

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10 dB)	37 Hz – 20 kHz
Frequency Response (±3 dB)	43 Hz – 18 kHz
Coverage Pattern	/64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Frequency	1.5 kHz
Transducer Power Rating (AES)	LF: 400 W (1600 W peak), 2 hrs300 W (1200 W peak), 100 hrsHF: 40 W (160 W peak), 2 hrs
System Power Rating	Passive mode: 300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp Mode: LF: 122 dB-SPL cont avg (128 dB peak) HF: 129 dB-SPL cont avg (135 dB peak) Passive Mode: 121 dB-SPL cont avg (127 dB peak)
System Sensitivity (1w @ 1m)	Passive mode: 96 dB SPL
LF Driver	1 x JBL 262H-1 300 mm (12 in ) driver with 50.8 mm (2 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	97 dB SPL
HF Driver	JBL 2408H-1, 38 mm (1.5 in) exit compression driver, 38 mm (1.5 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H126HF-1
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish. White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Environmental	Mil-Std 810; IP-x3 per IEC529
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers U-Bracket MTU-3
System Power Rating	Passive mode: 300 W (1200 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
Dimensions (H x W x D in vertical orientation)	713 x 371 x 458 mm(28.06 x 14.6 x 18.1 in)
Net Weight (each)	20.2 kg (45 lb)
