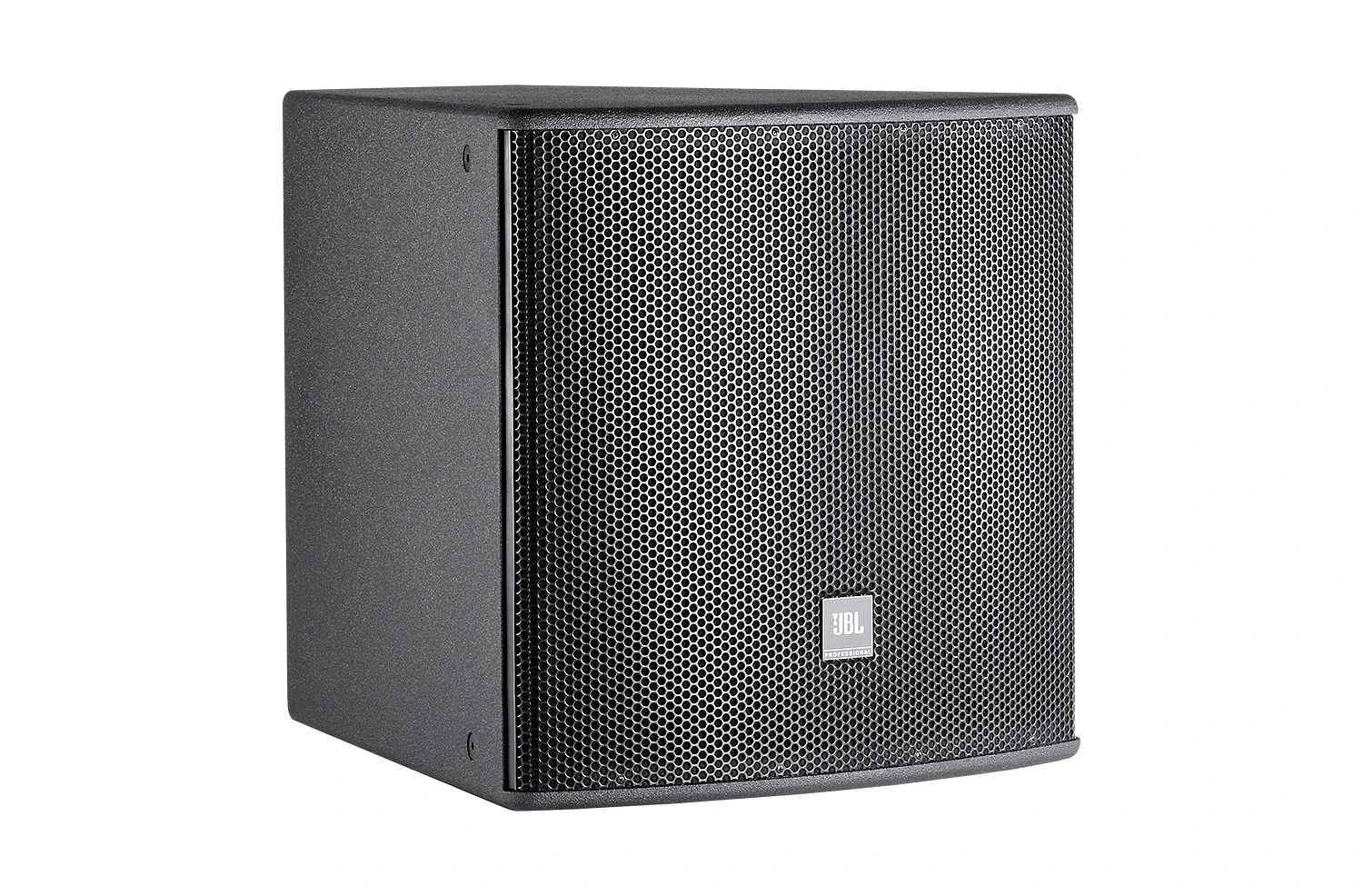

JBL Professional AL7115

Grandes images

Enceinte basses fréquences haute puissance 15 pouces

L'AL7115 est un système d'enceinte basses fréquences haute puissance composé d'un haut-parleur basses fréquences Differential Drive® de 380 mm (15 po), en configuration à chargement frontal de type bass-reflex. Le caisson trapézoïdal est équipé de points de suspension filetés M10. Des accessoires de fixation pré-étudiés pour la mise en array sont disponibles. L'AL7115 fait partie de la série AE Application Engineered de JBL, une famille polyvalente d'enceintes destinée à une grande variété d'applications.

Caractéristiques

1 x 15" 2265H Differential Drive® Low- Frequency Driver.
Grande zone de ventilation pour un rendement élevé avec une distorsion réduite.
Configurations avec différents modèles de gamme moyenne-haute et 2 voies compacts de la série AE (voir Guide de configuration AE Series).

Applications

Salles de spectacles
Sonorisation théâtrale
Auditoriums
Lieux de culte
Clubs de musique live
Discothèques/clubs de danse
Installations sportives
Lieux de divertissement à thème

Pour améliorer la fiabilité dans des conditions météorologiques difficiles et réduire l'infiltration d'eau, les dimensions du caisson des modèles WRC & WRX peuvent différer de celles du modèle standard. Contactez CustomAudio@harman.com pour obtenir les plans et/ou les informations dimensionnelles des modèles WRC & WRX.)

Téléchargements

Specifications

	Taille	Téléchargé
AL7115 Spec Sheet mis à jour : déc. 2020	470 ko	déc. 2020

Manuals

	Version	Langue	Taille	Téléchargé
AE Series Array Guide mis à jour : juil. 2024			1,12 Mo	juil. 2024
Weather Resistant Configurations version A, mis à jour : mai 2023	A		86,1 ko	mai 2023

Brochures

	Taille	Téléchargé
AE Series Brochure mis à jour : oct. 2020	4,05 Mo	oct. 2020

CAD Drawings

	Version	Taille	Téléchargé
AE Series - Customer Drawings version 2.0, mis à jour : mai 2024	2.0	2,69 Mo	mai 2024
AE Series - WR Models Customer Drawings version 3.0, mis à jour : avr. 2026	3.0	3,8 Mo	avr. 2026

Simulation Data

	Taille	Téléchargé
Ease SPK/DLL Files - Full JBL Pro Line mis à jour : mai 2024	21 Mo	mai 2024

Application Guides

	Langue	Taille	Téléchargé
Directional Bass Using 3-Element Arrays mis à jour : août 2021		570 ko	août 2021

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Range (-10 dB)	40 Hz – 4.2 kHz
Frequency Response (±3 dB)	47 Hz - 3.0 kHz
Transducer Power Rating (AES)	1000 W (4000 W peak), 2 hrs
System Power Rating	600 W (2400 W peak), 100 hrs
Maximum SPL (1m)	50 Hz –125 Hz: 127 dB-SPL cont avg (133 dB peak) 125 Hz – 800 Hz: 126 dB-SPL cont avg (132 dB peak)
System Sensitivity (1w @ 1m)	50 Hz – 125 Hz: 97 dB125 Hz – 800 Hz: 97 dB
Nominal Impedance	8 ohms
LF Driver	1 x JBL 2265H 380 mm (15 in) Differential Drive driver with 75 mm (3 in) dual voice coil
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	13 points (3 top, 3 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish.White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Environmental	Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation)	548 x 561 x 657 mm(21.6 x 22.1 x 25.9 in)
Net Weight (each)	25.9 kg (57 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers. Optional planar array frame kit. See AE Series Bracket Guide.
Nominal LF Driver Impedance	8 ohms
