JBL Professional 5742

Grandes images

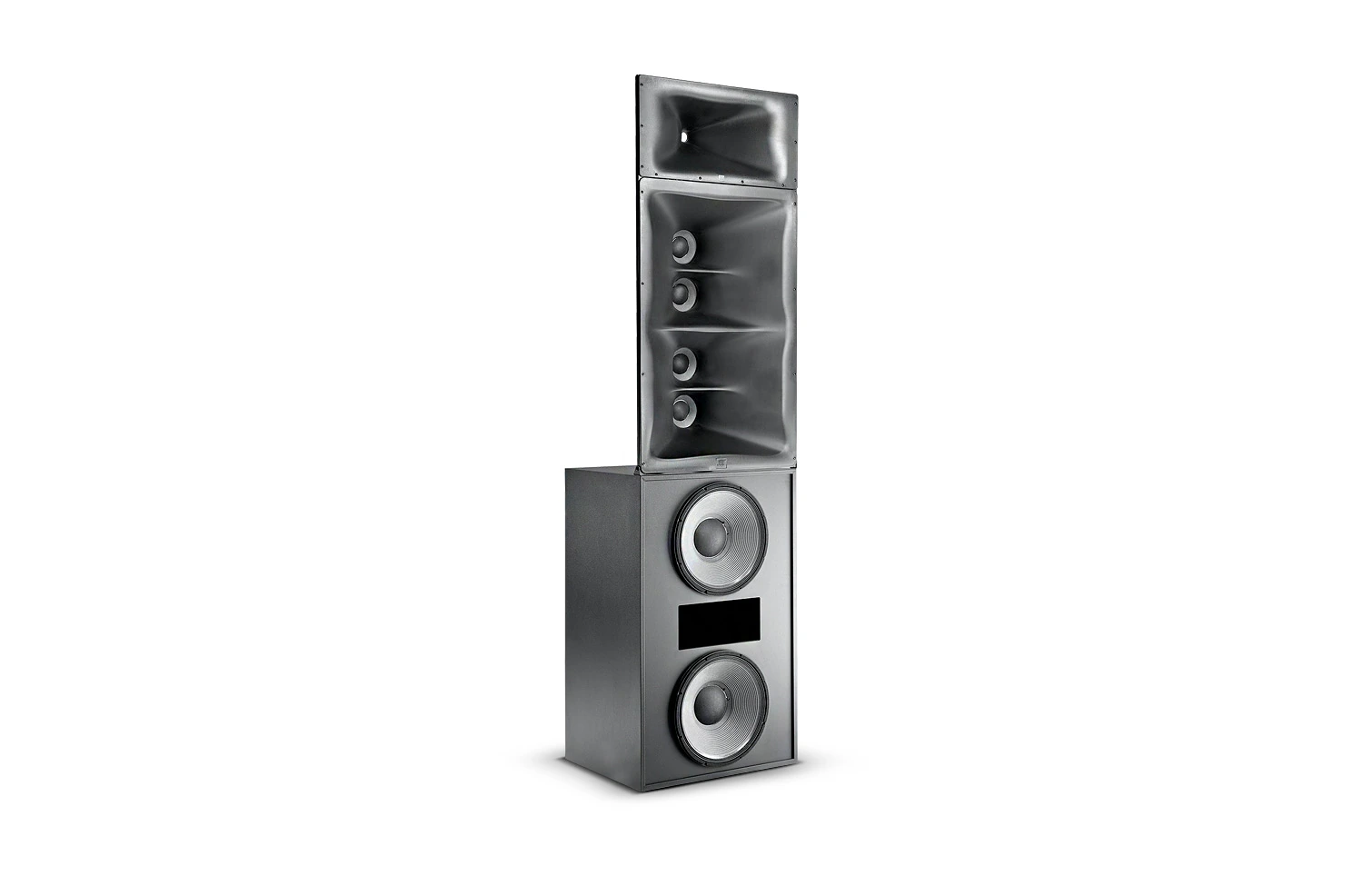

Enceintes 4 voies haute puissance ScreenArray

Les salles de cinéma grand format et 3D exigent une couverture parfaite de chaque siège de l'auditorium, une large plage dynamique et une bande passante étendue, ainsi que des niveaux de distorsion inaudibles. Les bandes sonores numériques nécessitent des systèmes sonores pour salles de premier ordre capables de reproduire le son avec exactitude, tel qu'il a été enregistré.

Caractéristiques

Conception quatre voies haute puissance ScreenArray® pour une sortie maximale, une couverture optimale et une distorsion minimale.
Section médium 1400 watts dotée de quatre transducteurs Differential Drive® de 8"
Grand format de compression haute fréquence avec dôme titane amortie en néodyme 4".
Section basse fréquence 1600 watts avec deux pilotes basse fréquence SVG de 18"
Nouvelle technologie de guide d'ondes à ouverture optimisée moulée pour une distorsion ultra-faible et une réponse en fréquence extrêmement uniforme.
Compensation de diffusion écran SSC™ brevetée par JBL
Technologie de couverture ciblée
Conception de guide d'ondes face avant plate pour une installation murale de baffle facile
Profondeur peu profonde de 24" pour des exigences de profondeur minimale derrière l'écran.

Applications

Haute puissance pour la reproduction sonore critique dans les cinémas grand format, les applications de production et post-production en studio.

Téléchargements

Specifications

	Taille	Téléchargé
5742 Spec Sheet mis à jour : oct. 2020	711 ko	oct. 2020

CAD Drawings

	Taille	Téléchargé
5742 2D DXF mis à jour : oct. 2020	1,2 Mo	oct. 2020
5742 2D PDF mis à jour : oct. 2020	29,3 ko	oct. 2020
5742 3D DXF mis à jour : oct. 2020	2,43 Mo	oct. 2020

Compliances

	Taille	Téléchargé
Cinema Sound - 5000 Series Declaration of Conformity mis à jour : oct. 2019	150 ko	oct. 2019
Cinema Sound - High Powered ScreenArrays Declaration of Conformity mis à jour : oct. 2019	131 ko	oct. 2019

Si l'un des liens ci-dessus affiche des caractères étranges dans votre navigateur, faites un clic droit sur le fichier pour l'enregistrer sur votre ordinateur.

Pièces détachées et réparations

Caractéristiques techniques

Frequency Response (±3 dB)	30 Hz - 19 kHz
Frequency Range (-10dB)	25 Hz - 20 kHz
Sensitivity	115 dB, 2.83V @ 1m (3.3 ft)
Maximum SPL (1m)	136 dB @ 1m, 142 dB Peak
System Input Power Rating	LF: 1600 WMF: 1400 WHF: 150 W
Horizontal Coverage Angle (-6dB)	90°
Vertical Coverage Angle (-6dB)	20° up, 30° down
Directivity Factor (Q)	10.0
Directivity Index (dB)	10
Crossover Frequencies	220 Hz, 550 Hz, 1.3 kHz
Dimensions (H x W x D)	2763 mm x 762 mm x 610 mm(108.8 in x 30.0 in x 24.0 in)
Net Weight (each)	282 lbs (128.1 kg)
Shipping Weight	333 lbs (151.4 kg)
Low Frequency	2 x 2242HPL, 460 mm (18 in) dia. Super Vented Gap Cooled™ (SVG), 100 mm (4 in) dia. edgewound ribbon voice coils.
Nominal Impedance	4Ω
Input Power Rating	1600 W (AES), 2000 to 4000 W recommended amplifier
Input Connectors	Push terminal binding posts
Mid Frequency	4 x 2169J, 200 mm (8 in) dia. Differential Drive® Neodymium Magnet, 76 mm (3 in) dual coil edgewound ribbon voice coil.
High Frequency	2452H-SL 38 mm (1.5 in) exit compression driver with 100 mm (4 in) diameter voice coil and Neodymium magnet.
Power Handling (2Hr AES Rating)	1600W
