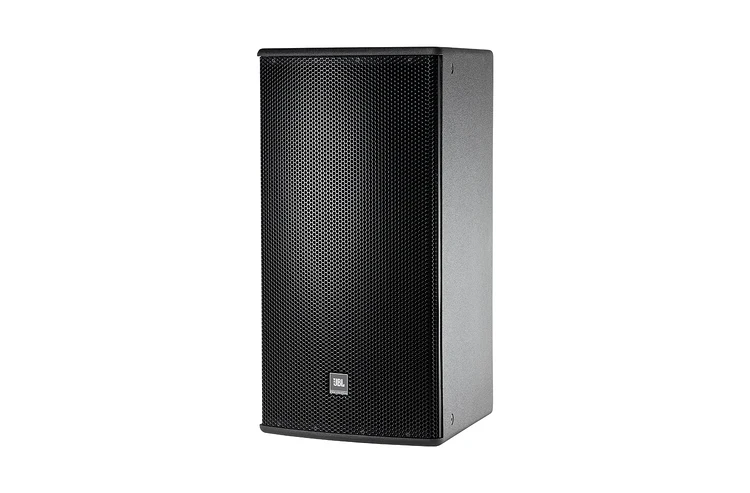

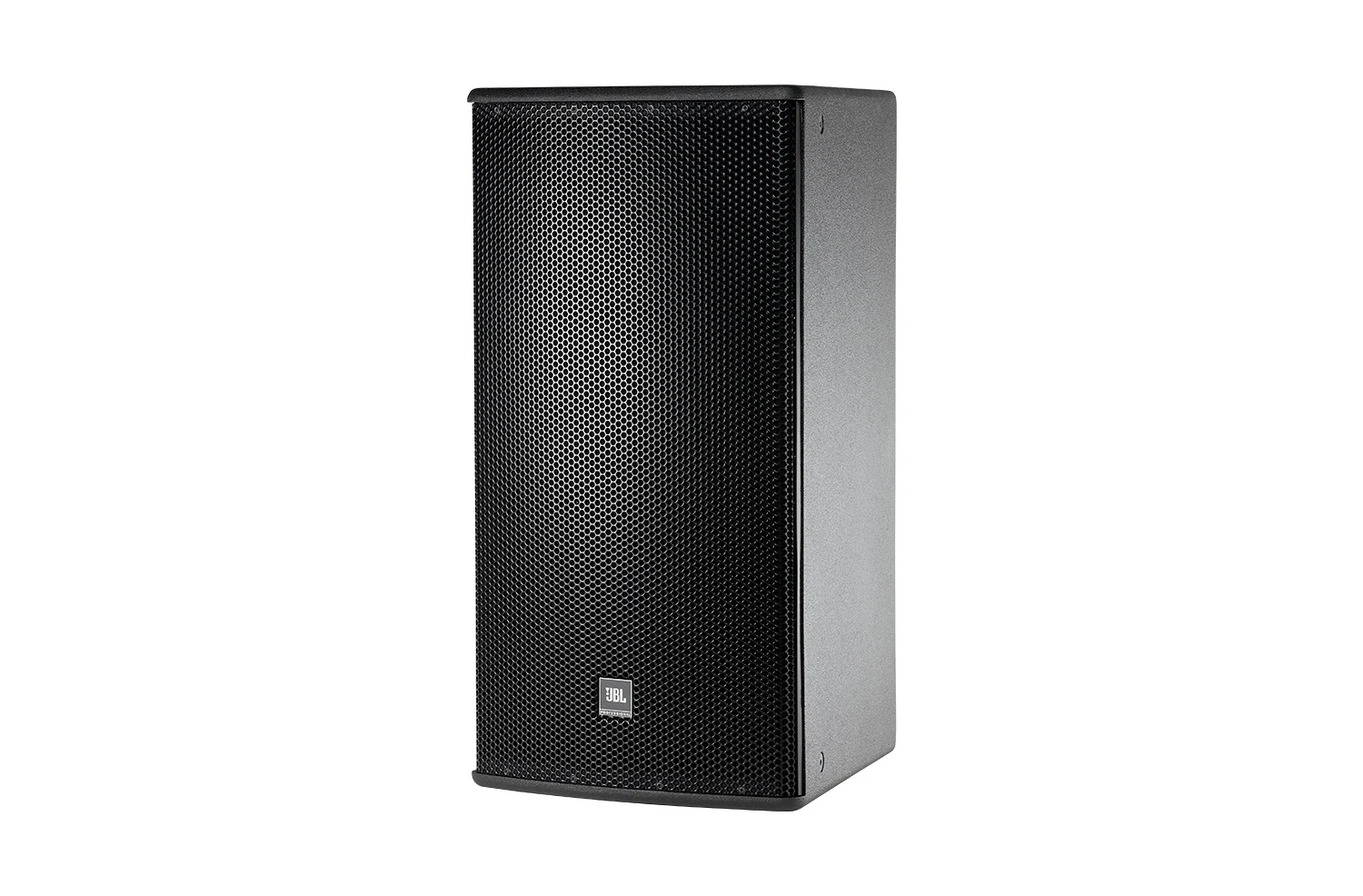

JBL Professional AM5215/66

Μεγαλύτερες εικόνες

15-inch 2-Way Loudspeaker with 60° x 60° Rotatable Horn

The AM5215 is a medium power, lightweight, 2-way, full-range loudspeaker system comprised of the JBL Differential Drive® dual voice coil and dual magnetic gap 265H-1 380 mm (15 in) low frequency driver and 2408H-1 high frequency 38 mm (1.5 in) exit, 38 mm (1.5 in) voice-coil compression driver. The large format PT™ Progressive Transition waveguide provides excellent coverage in a variety of patterns. The waveguide is rotatable so the loudspeaker system can be used in either the vertical or horizontal orientation. High-slope passive networks minimize band overlap. Well-controlled off-axis response enhances arrayability.

Χαρακτηριστικά

Κάλυψη 60° x 60°
Μεγάφωνο χαμηλών συχνοτήτων 265H-1 Differential Drive®
Μεγάφωνο συμπίεσης υψηλών συχνοτήτων 2408H-1
Μεγάλος κυματοδηγός PT™ Progressive Transition για εξαιρετικό έλεγχο της κατανομής και χαμηλή παραμόρφωση
Περιστρεφόμενος κυματοδηγός για κατακόρυφη ή οριζόντια τοποθέτηση
Επιλογή λειτουργίας διπλής ενίσχυσης (bi-amp) ή παθητικής λειτουργίας
Τα σετ ρύθμισης FIR για λειτουργία bi-amp και παθητική λειτουργία προσφέρουν βελτιστοποιημένη απόκριση συχνότητας & φάσης, συνέπεια κάλυψης και ποιότητα ήχου
Διαθέσιμο σε μαύρο, λευκό και ανθεκτικά στις καιρικές συνθήκες φινιρίσματα WRC/WRX

Εφαρμογές

Εγκαταστάσεις παραστατικών τεχνών
Σχεδίαση ήχου θεάτρου
Αμφιθέατρα
Χώροι λατρείας
Live clubs
Dance clubs
Αθλητικές εγκαταστάσεις
Χώροι θεματικής διασκέδασης

Για βελτίωση της αξιοπιστίας σε δυσμενείς καιρικές συνθήκες και μείωση της διείσδυσης νερού, οι διαστάσεις του κιβωτίου των μοντέλων WRC & WRX μπορεί να διαφέρουν από τις διαστάσεις των τυπικών μοντέλων. Επικοινωνήστε με το CustomAudio@harman.com για σχέδια ή/και πληροφορίες διαστάσεων των μοντέλων WRC & WRX.)

Λήψεις

Specifications

	Μέγεθος	Ανέβηκε
AM5215/66 Spec Sheet ενημέρωση: Οκτ 2020	500 KB	Οκτ 2020

Manuals

	Έκδοση	Γλώσσα	Μέγεθος	Ανέβηκε
AE Series Array Guide ενημέρωση: Ιουλ 2024			1 MB	Ιουλ 2024
AE Series U-Bracket Handbook ενημέρωση: Ιουλ 2024			600 KB	Ιουλ 2024
Weather Resistant Configurations έκδοση A, ενημέρωση: Μαϊ 2023	A		90 KB	Μαϊ 2023
AE/PD Connector Pinout Guide ενημέρωση: Οκτ 2019			8 KB	Οκτ 2019
Painting AE Loudspeaker Cabinets ενημέρωση: Μαρ 2025			100 KB	Μαρ 2025

Brochures

	Γλώσσα	Μέγεθος	Ανέβηκε
AE Series Brochure ενημέρωση: Οκτ 2020		4 MB	Οκτ 2020
AM Brochure ενημέρωση: Οκτ 2020		2 MB	Οκτ 2020
Loudspeakers for Sports Facilities ενημέρωση: Ιουλ 2024		6 MB	Ιουλ 2024

CAD Drawings

	Έκδοση	Μέγεθος	Ανέβηκε
AE Series - Customer Drawings έκδοση 2.0, ενημέρωση: Μαϊ 2024	2.0	3 MB	Μαϊ 2024
AE Series - WR Models Customer Drawings έκδοση 3.0, ενημέρωση: Απρ 2026	3.0	4 MB	Απρ 2026
AE Series - Revit/BIM Files έκδοση 11.0, ενημέρωση: Ιουλ 2024	11.0	700 KB	Ιουλ 2024

Compliances

	Μέγεθος	Ανέβηκε
AE Series - AM5000 Declaration of Conformity ενημέρωση: Οκτ 2020	90 KB	Οκτ 2020

Simulation Data

	Έκδοση	Μέγεθος	Ανέβηκε
Ease SPK/DLL Files - Full JBL Pro Line ενημέρωση: Μαϊ 2024		20 MB	Μαϊ 2024
JBL Pro ALL CLF Files έκδοση 12-10-21, ενημέρωση: Μαϊ 2023	12-10-21	20 MB	Μαϊ 2023

Preset Libraries

	Μέγεθος	Ανέβηκε
AE Series DCi Series Preset Library ενημέρωση: Μαϊ 2024	500 KB	Μαϊ 2024

Εάν κάποιος από τους παραπάνω συνδέσμους έχει ως αποτέλεσμα παράξενους χαρακτήρες στο πρόγραμμα περιήγησής σας, κάντε δεξί κλικ στο αρχείο για να το αποθηκεύσετε στον υπολογιστή σας.

Ανταλλακτικά και σέρβις

Προδιαγραφές

Frequency Range (-10dB)	35 Hz - 20 kHz
Frequency Response (±3 dB)	41 Hz – 20 kHz
Coverage Pattern	/64: 60° x 40°/66: 60° x 60°/95: 90° x 50° /26: 120° x 60°
Directivity Factor (Q)	14.5
Directivity Index (DI)	11.6 dB
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Frequency	2 kHz
Transducer Power Rating (AES)	LF: 500 W (2000 W peak), 2 hrs350 W (1400 W peak), 100 hrsHF: 40 W (160 W peak), 2 hrs
System Power Rating	Passive mode: 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp mode:LF: 125 dB-SPL cont avgHF: 131 dB-SPL cont avg.
System Sensitivity (1w @ 1m)	Passive mode: 98 dB SPL
LF Driver	1 x JBL 265H-1 380 mm (15 in) driver with 50.8 mm (2 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	99 dB SPL
HF Driver	JBL 2408H-1, 38 mm (1.5 in) exit compression driver, 38 mm (1.5 in) voice coil
Sensitivity	115 dB SPL
Waveguide	PT-H66HF-1
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish. White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Environmental	Mil-Std 810; IP-x3 per IEC529.
Dimensions (H x W x D in vertical orientation)	783 x 422 x 504 mm(30.8 x 16.6 x 19.85 in)
Net Weight (each)	25.0 kg (55 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers U-Bracket MTU-1
System Power Rating	Passive mode: 350 W (1400 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
