JBL Professional LSR6332

Größere Bilder

Linear Spatial Reference Studio Monitor System

The LSR6332 incorporates a 12" Differential Drive® dual coil woofer, 5" Kevlar™ midrange speaker and 1" titanium composite tweeter. THX® pm3 Approved.

Eigenschaften
- Advanced Linear Spatial Reference design ensures flatter response at the mix position.
- Differential Drive® technology with dynamic braking for extended low frequency response and low
  power compression.
- Neodymium midrange with 2" voice coil and Kevlar™ cone material for extended frequency response
  and low distortion.
- Titanium composite high frequency transducer with elliptical oblate spheroidal waveguide and damped polepiece.
- High-Density baffle for low enclosure resonance and stable inertial ground
- Linear Dynamics Aperture port design eliminates port turbulence and reduces port compression.
- Magnetically shielded for use near video monitors.
- Reinforced enclosure and convenient mounting points allow mounted installation.
- Midrange/high frequency sub-baffle may be rotated by user for horizontal or vertical orientation.
- Available as mirror image left and right models.

Downloads

Specifications

	Größe	Hochgeladen
LSR6332 Spec Sheet aktualisiert: Apr 2019	651 KB	Apr 2019

Brochures

	Größe	Hochgeladen
LSR 6300 Brochure aktualisiert: Okt 2020	5,89 MB	Okt 2020
Recording & Broadcast Full Line Catalog aktualisiert: Okt 2020	1,81 MB	Okt 2020

Tech Notes

	Größe	Hochgeladen
Tech Note: The New JBL LSR6300 Series Studio Monitors aktualisiert: Okt 2019	627 KB	Okt 2019

Simulation Data

	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024	21 MB	Mai 2024

Helpful Links

	Größe	Hochgeladen
RMC White Paper aktualisiert: Okt 2020	189 KB	Okt 2020
RMC Graph Paper aktualisiert: Okt 2020	60 KB	Okt 2020

User Guides

	Größe	Hochgeladen
RMC User Guide aktualisiert: Okt 2020	2,58 MB	Okt 2020

Install Guides

	Größe	Hochgeladen
R&B Mounting Brackets aktualisiert: Okt 2020	26,2 KB	Okt 2020

Images

	Größe	Hochgeladen

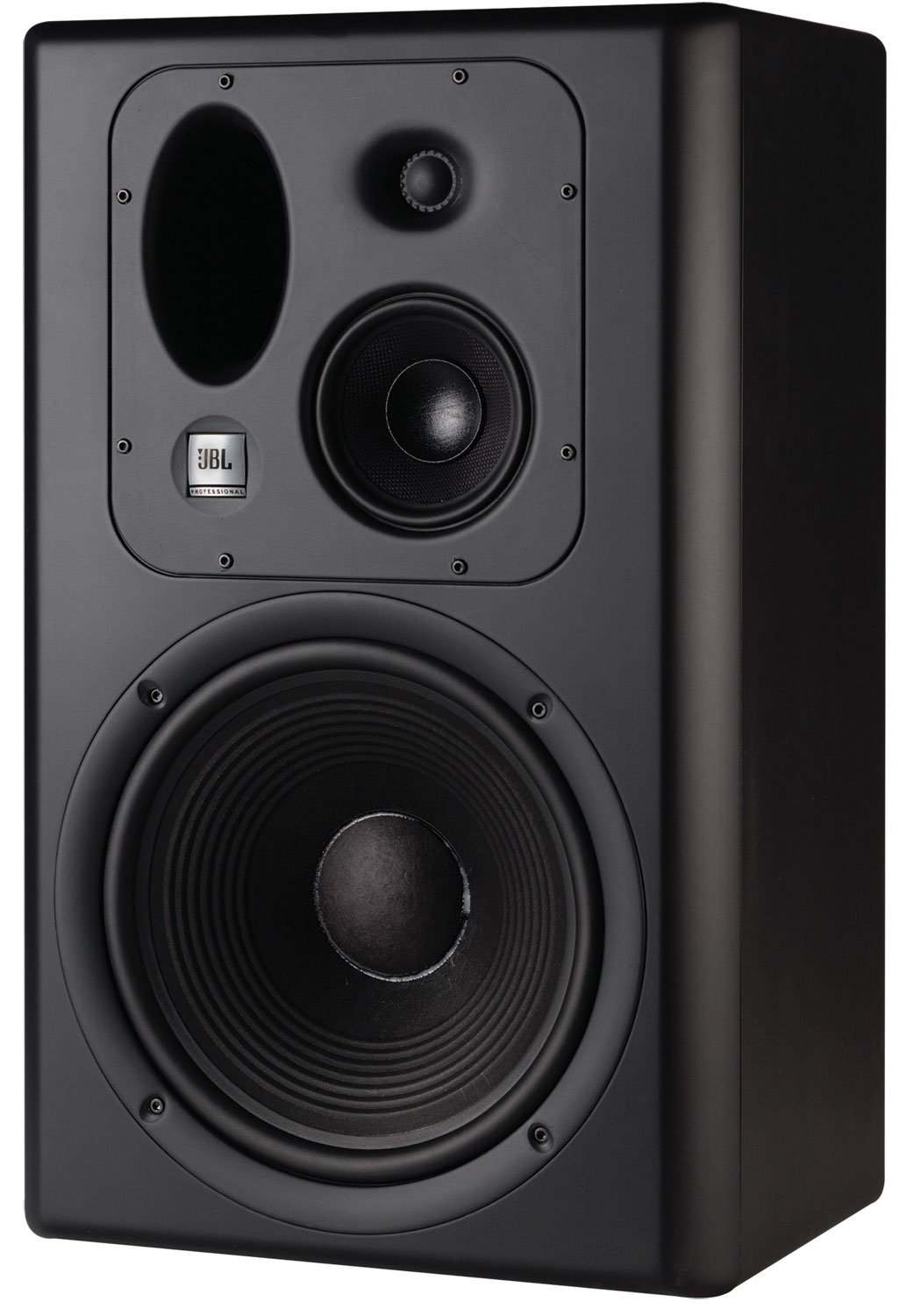

LSR6332 Left Angle aktualisiert: Apr 2019	143 KB	Apr 2019

Owner's Manuals

	Größe	Hochgeladen
LSR6300 Manual aktualisiert: Okt 2020	815 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service
- Teilelisten
- Ressourcen für autorisierte Servicepartner

Spezifikationen

Input Impedance	4 ohm (Nominal)
Anechoic Sensitivity	93 dB/2.83 V/1 m (90 dB/ 1 W/ 1 m)
Frequency Response	+1. -1.5 dB (60 Hz – 22 kHz)
Low Frequency Extension	-3 dB: 54 Hz-10 dB: 35 Hz
Enclosure Resonance Frequency	33 Hz
Long Term Maximum Power (IEC265-5)	200 W continuous average; 800 W peak
Recommended Amplifier Power	150 W - 1000 W (rating into 4-ohm load)
High Frequency Control	0 dB, -1 dB (2.5 to 20 kHz)
Distortion, 96 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (120 Hz to 20 kHz): <0.5%3rd Harmonic (120 Hz to 20 kHz): <0.4%
Distortion, 102 dB SPL, 1 m	2nd Harmonic (below 120 Hz): <1.5%3rd Harmonic (below 120 Hz): <1%2nd Harmonic (80 Hz to 20kHz): <1%3rd Harmonic (80 Hz to 20kHz): <1%(<0.4%, 250 Hz - 20 kHz)
Power Nonlinearity	30 W (20 Hz to 20 kHz): <0.4 dB100 W (20 Hz to 20 kHz): <1.0 dB
Low-Mid Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 250 Hz
Mid-High Frequency Crossover	4th Order Acoustic Linkwitz-Riley: 2.2 kHz
