JBL Professional CBT 70J-1

Größere Bilder

Constant Beamwidth Technology™ Zwei-Wege-Linienlautsprecher-Säule mit asymmetrischer vertikaler Abdeckung. Mit verbesserter Befestigungshalterung für erhöhte Ausrichtungsflexibilität und stabilerer Gitterstruktur.

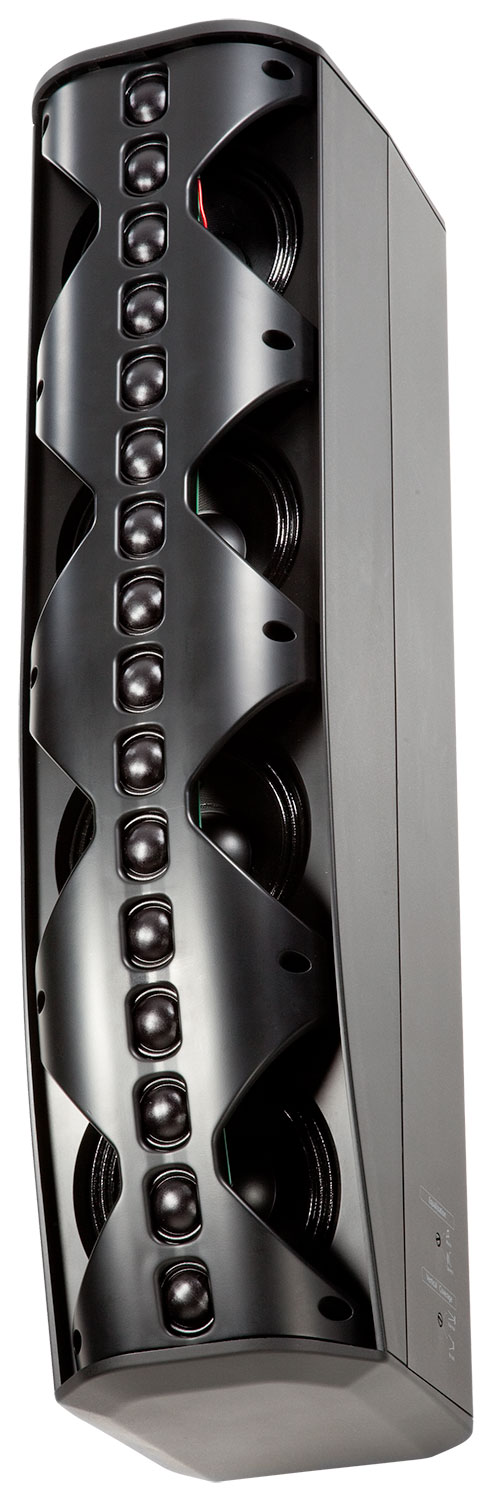

Der CBT 70J-1 mit Constant Beamwidth Technology™ stellt einen Durchbruch in der Konsistenz der Richtcharakteristik dar und nutzt komplexe analoge Verzögerungs-Beam-Forming und Amplituden-Tapering, um überlegene, konsistente vertikale Abdeckung ohne die typische enge vertikale Bündelung und Aus-dem-Bereich-Lobing zu erreichen, die für gerade Säulenlautsprecher charakteristisch sind. (gezeigt mit entferntem Gitter)

Eigenschaften

Asymmetrische vertikale Abdeckung sendet mehr Schall in den hinteren Bereich des Raums, um Front-zu-Rück-Schallpegel konsistenter zu gestalten.
Komponenten: Sechzehn 25-mm-Hochtonkalotten (1 Zoll) und vier 125-mm-Tieftonfahrer (5 Zoll) mit hoher Leistung,
koaxial angeordnet.
Patentanmeldung für Constant Beamwidth Technology™ bietet konstante Direktionalität bis zu den höchsten Frequenzen und reduziert außerhalb des Bereichs liegende Abstrahlungseffekte.
Schaltbare vertikale Abdeckung zwischen 45° für Mittelwurf-Abdeckung und 25° für
Weitwurf-Anwendungen.
Schaltbare Klanggestaltung für flache Antwort im Musikmodus oder präsenter Mittentöne im Sprachmodus.
Dynamischer SonicGuard™ Übersteuerungsschutz für HF-Geräte
Drehbarer Wandhalter mit Neigungsverstellung im Lieferumfang enthalten.

Downloads

Specifications

	Version	Größe	Hochgeladen
MTC-CBT-70T Spec Sheet aktualisiert: Okt 2020		1,74 MB	Okt 2020
CBT 70J-1 Spec Sheet Version B, aktualisiert: Mär 2026	B	2,3 MB	Mär 2026

Brochures

	Sprache	Größe	Hochgeladen
CBT Brochure aktualisiert: Okt 2020		973 KB	Okt 2020
Loudspeakers for Sports Facilities aktualisiert: Jul 2024		5,71 MB	Jul 2024

CAD Drawings

	Größe	Hochgeladen
CBT 3D DWG Drawing aktualisiert: Jul 2025	4,11 MB	Jul 2025
CBT 3D DXF Drawings aktualisiert: Okt 2020	8,14 MB	Okt 2020
CBT 2D DXF/PDF Drawing aktualisiert: Okt 2020	1,23 MB	Okt 2020

Compliances

	Größe	Hochgeladen
CBT-1 Series Declaration of Conformity aktualisiert: Okt 2019	144 KB	Okt 2019

Software

	Version	Größe	Hochgeladen
CBT Calculator Version 1.3.0.1, veröffentlicht: Aug 2023	1.3.0.1	3,66 MB	Aug 2023

Tech Notes

	Größe	Hochgeladen
Tech Note: Volume 1, #35 aktualisiert: Okt 2020	2,23 MB	Okt 2020

Information documents

	Größe	Hochgeladen
CBT Cabinet Painting Instructions aktualisiert: Okt 2019	17,2 KB	Okt 2019

Images

	Größe	Hochgeladen
CBT Family Hi-Res Image aktualisiert: Okt 2019	237 KB	Okt 2019
CBT 70J Hi Res Image aktualisiert: Okt 2020	103 KB	Okt 2020

Install Guides

	Größe	Hochgeladen
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers aktualisiert: Feb 2026	440 KB	Feb 2026
MTC-PC2 & MTC-PC3 Installation aktualisiert: Apr 2025	58,7 KB	Apr 2025
CBT 70J-1/70JE-1 Bracket Installation Guide aktualisiert: Okt 2020	491 KB	Okt 2020
CBT Stand-Mount Bracket Guide aktualisiert: Okt 2020	476 KB	Okt 2020
CBT 70J-1 Wall Bracket PDF aktualisiert: Okt 2020	31,8 KB	Okt 2020
CBT Quick Start Guide aktualisiert: Okt 2020	1,15 MB	Okt 2020

Ease Data

	Größe	Hochgeladen
CBT 70J-1 EASE File aktualisiert: Dez 2020	1,85 MB	Dez 2020

CLF Files

	Größe	Hochgeladen
CBT 70J CLF Files aktualisiert: Dez 2020	424 KB	Dez 2020

Application Guides

	Sprache	Größe	Hochgeladen
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns aktualisiert: Okt 2022		8,48 MB	Okt 2022

FAQs

	Größe	Hochgeladen
CBT Frequently Asked Questions aktualisiert: Okt 2020	193 KB	Okt 2020

Accessories

	Größe	Hochgeladen
CBT Suspension Bracket aktualisiert: Okt 2020	305 KB	Okt 2020

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Drivers	Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB)	60 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensitivity	Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedance	8 ohms; Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz
Power Capacity	500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers	4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers	16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or white (-WH)
Insert Points	10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
Net Weight	9.5 kg (21 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
