JBL Professional CBT 70J-1

Większe obrazy

Kolumna dwukierunkowa matrycy liniowej ze stałą szerokością wiązki (Constant Beamwidth Technology™) i asymetrycznym pokryciem pionowym. Ulepszona wspornik montażowy zapewniający większą elastyczność nastawiania i wzmocnioną kratę ochronną.

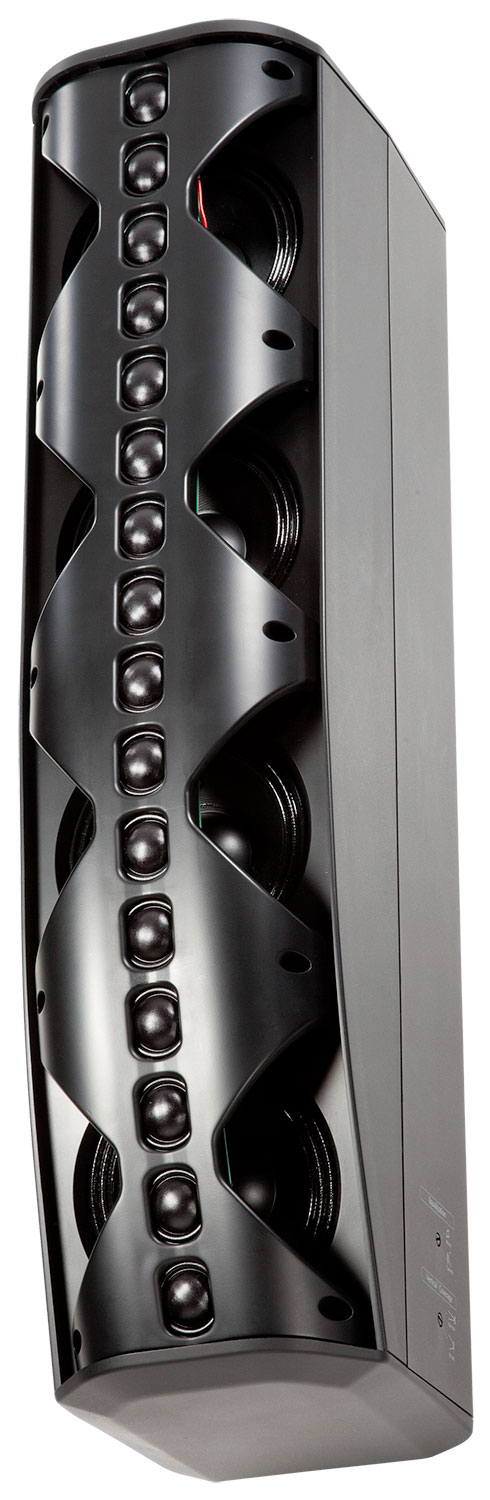

CBT 70J-1 ze stałą szerokością wiązki (Constant Beamwidth Technology™) stanowi przełom w konsekwencji kontroli charakterystyki kierunkowej, wykorzystując złożone analogowe formowanie wiązki z opóźnieniem i tłumienie amplitudy, aby uzyskać doskonałe, spójne pokrycie pionowe bez charakterystycznego dla tradycyjnych kolumn głośnikowych wąskiego wiązki pionowej i poza pokryciem głównych płatów bocznych. (pokazane z usuniętą kratą ochronną)

Funkcje

Asymetryczne pokrycie wertykalne kieruje więcej dźwięku w kierunku tylnej części sali, zapewniając bardziej spójne poziomy dźwięku od przodu do tyłu.
Komponenty: szesnaście głośników wysokotonowych typu soft dome o średnicy 25 mm (1 cala) i cztery sterowniki niskoczęstotliwościowe o dużej mocy 125 mm (5 cali),
ułożone współosiowo.
Patentowana technologia Constant Beamwidth Technology™ zapewnia stałą kierunkowość aż do najwyższych częstotliwości i zmniejsza efekt listków poza polem pokrycia.
Przełączane pokrycie wzoru wertykalne między 45° dla zasięgu średniego i 25° dla
zastosowań na większym zasięgu.
Przełączalne brzmienie zapewnia płaską charakterystykę w trybie muzyki lub podwyższenie obecności w średnim zakresie w trybie mowy.
Dynamiczna ochrona przed przeciążeniem SonicGuard™ urządzeń HF
Zawarto zestaw ścienny z funkcją obrotu (pan) i pochyłu.

Pobrania

Specifications

	Wersja	Rozmiar	Przesłano
MTC-CBT-70T Spec Sheet zaktualizowano: paź 2020		1,74 MB	paź 2020
CBT 70J-1 Spec Sheet wersja B, zaktualizowano: mar 2026	B	2,3 MB	mar 2026

Brochures

	Język	Rozmiar	Przesłano
CBT Brochure zaktualizowano: paź 2020		973 KB	paź 2020
Loudspeakers for Sports Facilities zaktualizowano: lip 2024		5,71 MB	lip 2024

CAD Drawings

	Rozmiar	Przesłano
CBT 3D DWG Drawing zaktualizowano: lip 2025	4,11 MB	lip 2025
CBT 3D DXF Drawings zaktualizowano: paź 2020	8,14 MB	paź 2020
CBT 2D DXF/PDF Drawing zaktualizowano: paź 2020	1,23 MB	paź 2020

Compliances

	Rozmiar	Przesłano
CBT-1 Series Declaration of Conformity zaktualizowano: paź 2019	144 KB	paź 2019

Software

	Wersja	Rozmiar	Przesłano
CBT Calculator wersja 1.3.0.1, wydano: sie 2023	1.3.0.1	3,66 MB	sie 2023

Tech Notes

	Rozmiar	Przesłano
Tech Note: Volume 1, #35 zaktualizowano: paź 2020	2,23 MB	paź 2020

Information documents

	Rozmiar	Przesłano
CBT Cabinet Painting Instructions zaktualizowano: paź 2019	17,2 KB	paź 2019

Images

	Rozmiar	Przesłano
CBT Family Hi-Res Image zaktualizowano: paź 2019	237 KB	paź 2019
CBT 70J Hi Res Image zaktualizowano: paź 2020	103 KB	paź 2020

Install Guides

	Rozmiar	Przesłano
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers zaktualizowano: lut 2026	440 KB	lut 2026
MTC-PC2 & MTC-PC3 Installation zaktualizowano: kwi 2025	58,7 KB	kwi 2025
CBT 70J-1/70JE-1 Bracket Installation Guide zaktualizowano: paź 2020	491 KB	paź 2020
CBT Stand-Mount Bracket Guide zaktualizowano: paź 2020	476 KB	paź 2020
CBT 70J-1 Wall Bracket PDF zaktualizowano: paź 2020	31,8 KB	paź 2020
CBT Quick Start Guide zaktualizowano: paź 2020	1,15 MB	paź 2020

Ease Data

	Rozmiar	Przesłano
CBT 70J-1 EASE File zaktualizowano: gru 2020	1,85 MB	gru 2020

CLF Files

	Rozmiar	Przesłano
CBT 70J CLF Files zaktualizowano: gru 2020	424 KB	gru 2020

Application Guides

	Język	Rozmiar	Przesłano
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns zaktualizowano: paź 2022		8,48 MB	paź 2022

FAQs

	Rozmiar	Przesłano
CBT Frequently Asked Questions zaktualizowano: paź 2020	193 KB	paź 2020

Accessories

	Rozmiar	Przesłano
CBT Suspension Bracket zaktualizowano: paź 2020	305 KB	paź 2020

Speaker Tunings

	Wersja	Rozmiar	Przesłano
Commercial, CBT, and AWC Tunings 220616 wersja A, zaktualizowano: maj 2023	A	557 KB	maj 2023

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Drivers	Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB)	60 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensitivity	Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedance	8 ohms; Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz
Power Capacity	500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers	4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers	16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or white (-WH)
Insert Points	10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
Net Weight	9.5 kg (21 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
