9350

Kino-Surround-Lautsprecher mit hoher Ausgangsleistung/hoher Schallleistung und konfigurierbarem Abstrahlmuster

Größere Bilder

Konfigurierbares Abstrahlverhalten, einzigartiges 3-Wege-15"-Design

Der 9350 liefert volle Kraft und eine außergewöhnliche Abdeckung dank fortschrittlicher Konstruktion, einschließlich drei zum Patent angemeldeter Technologien. Jeder Lautsprecher erzeugt ein präzise geformtes Seiten- oder Rückwand-Abstrahlverhalten, das sich mit einem einfachen Schalter anpassen lässt. Mit einem passiven Frequenzweichennetzwerk, Waveguide-Technologien und Line-Array-Techniken kann die Abdeckung an die individuelle Umgebung eines Kinosaals angepasst werden. Der 9350 optimiert die Abdeckung zusätzlich durch konfigurierbare vertikale und horizontale Abstrahlwinkel – je nachdem, ob der Surround-Lautsprecher an der Rückwand oder an der Seitenwand montiert ist.

Das Ergebnis? Erstklassige Performance und eine durchgehend ausgewogene Links-Rechts-Balance – eine im Kinobereich bislang unerreichte Leistung. Das bedeutet: Der akustische Sweet Spot wird deutlich größer, und dieser präzise geformte, kraftvolle Klang kommt nun aus allen Richtungen. Letztlich taucht das Publikum in ein einzigartiges Klangerlebnis ein. Verlassen Sie sich auf den 9350, die ideale Ergänzung zu den Lautsprechern hinter der Bildwand, für überlegenen Klangcharakter und Dynamik – überall.



Eigenschaften

350 Watt Power handling capability

Dual Dissimilar Arraying

  • Creates line array pattern control with just two horns
  • Simple switch engages a sculpted side or rear coverage pattern
  • Extends HF output power and pattern control a full octave in both spectrum extremes

Acoustic Divider Waveguide

  • Greatly improves midrange performance of the Differential Drive® 15" woofer
  • Smooth crossover transition created by very tight driver spacing and control of break up mode energy

Bi-pole Wall Decoupling

  • Acoustic Divider waveguide creates a low frequency acoustic Bi-pole
  • Reduces wall reflection notching typical of surrounds by shaping rear hemisphere energy

Downloads

Specifications
  Größe Hochgeladen
file type icon 9350 Spec Sheet
aktualisiert: Okt 2020
138 KB Okt 2020
CAD Drawings
  Größe Hochgeladen
file type icon 9350 Customer Drawing (PDF)
aktualisiert: Okt 2020
181 KB Okt 2020
file type icon 9350 2-D CAD
aktualisiert: Okt 2020
852 KB Okt 2020
Compliances
  Größe Hochgeladen
file type icon 9300 Series Declaration of Conformity
aktualisiert: Okt 2020
31,8 KB Okt 2020
277 KB Okt 2019
Speaker Tunings
  Größe Hochgeladen
file type icon 9350 Rear Wall DSi Preset
aktualisiert: Okt 2020
888 Bytes Okt 2020
file type icon 9350 Side and Rear DCi Speaker Tuning
aktualisiert: Okt 2020
11,9 KB Okt 2020
file type icon 9350 Side Wall DSi Preset
aktualisiert: Okt 2020
929 Bytes Okt 2020
Whitepapers
  Größe Hochgeladen
576 KB Okt 2020
4,52 MB Okt 2020
5,02 MB Okt 2020
4,52 MB Okt 2020
Information documents
  Größe Hochgeladen
file type icon Samsung Harman Presentation
aktualisiert: Okt 2020
9,22 MB Okt 2020
Images
  Größe Hochgeladen
file type icon 9350 Up Angle 2 Hi-Res Image
aktualisiert: Okt 2020
7,62 MB Okt 2020
file type icon 9350 Up Angle 1 Hi-Res Image
aktualisiert: Okt 2020
6,38 MB Okt 2020
file type icon 9350 Front with Grille Hi-Res Image
aktualisiert: Okt 2020
6,91 MB Okt 2020
file type icon 9350 Front no-Grille Hi-Res Image
aktualisiert: Okt 2020
4,99 MB Okt 2020

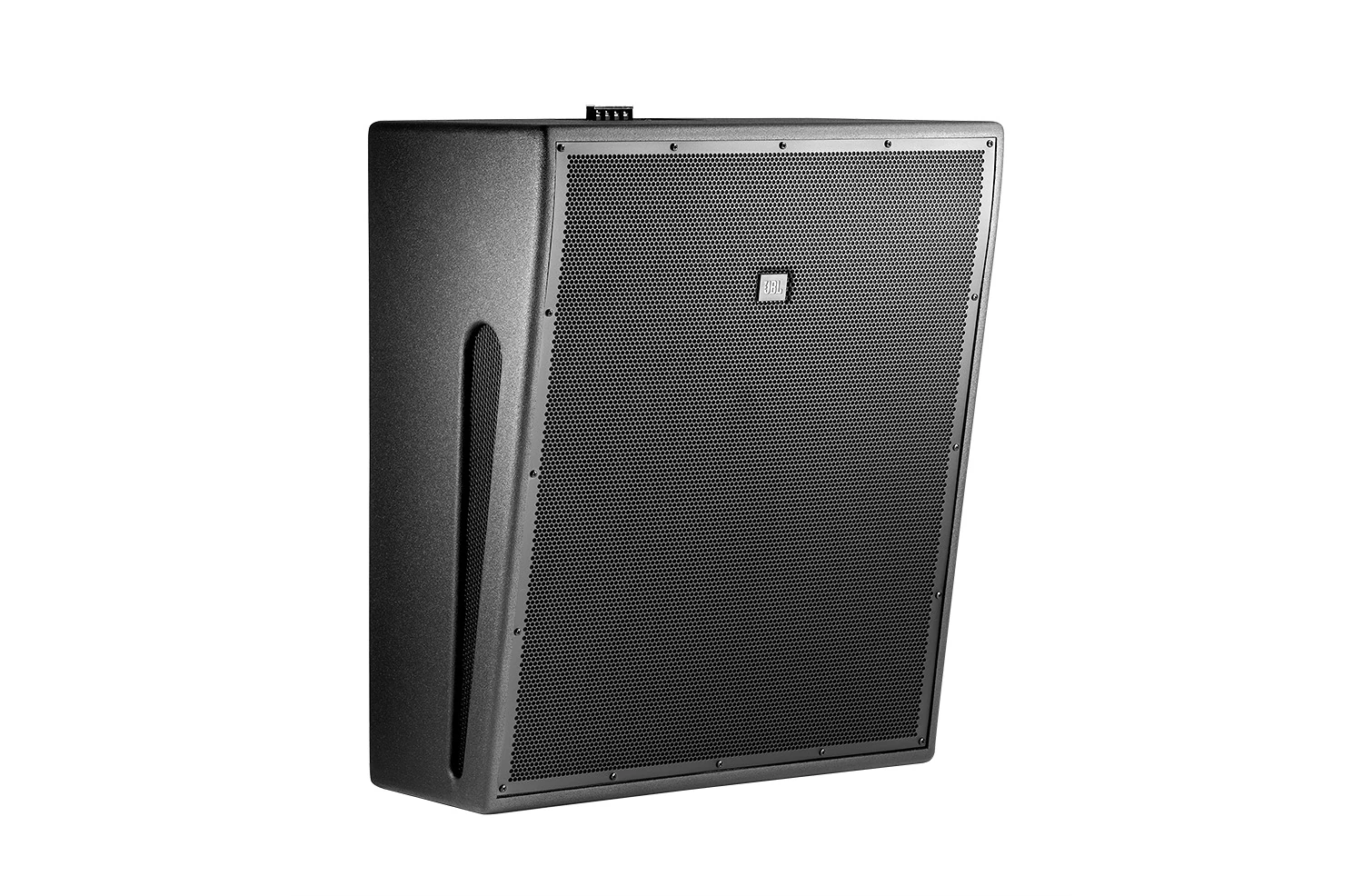

file type icon 9350 Right with Grille Hi-Res Image
aktualisiert: Okt 2020
7,2 MB Okt 2020
file type icon 9350 Right no-Grille Hi-Res Image
aktualisiert: Okt 2020
5,6 MB Okt 2020

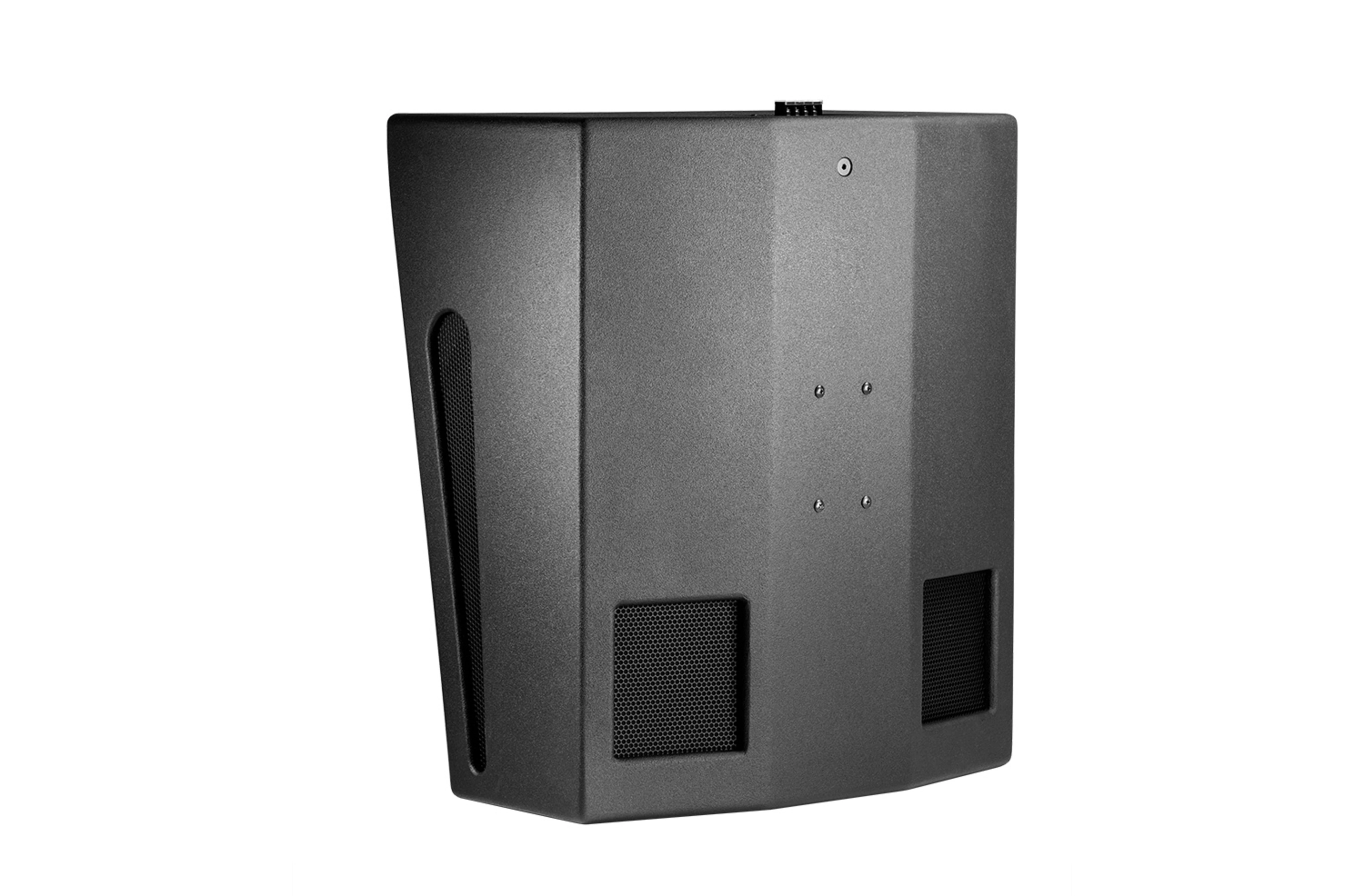

file type icon 9350 Right Back Hi-Res Image
aktualisiert: Okt 2020
7,23 MB Okt 2020
file type icon 9350 Top Hi-Res Image
aktualisiert: Okt 2020
4,69 MB Okt 2020
Ease Data
  Größe Hochgeladen
file type icon 9350 EASE GLL File
aktualisiert: Okt 2020
356 KB Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (±3 dB) 40 Hz - 18kHz
Frequency Range (-10dB) 34 Hz - 20kHz
Power Handling (2Hr AES Rating) 350W
Maximum SPL (1m) 130dB continuous, 133dB peak
Horizontal Coverage Angle (-6dB) 70° / 120° (Rear/Side)
Vertical Coverage Angle (-6dB) 50° / 30°(Rear/Side)
Configurable Coverage Patterns SIDE/REAR
Nominal Impedance 8Ω
Sensitivity 102dB 1W/1m
Crossover Frequency 2,200Hz
Low Frequency Transducer 265H-1
High Frequency Transducer 1 x HF 2408H & 1 x 2414H
265H-1 Dimensions Nominal Diameter 15" (38.1 cm)
2408 Dimensions Nominal Diameter 1.5" (3.8 cm)
2424 Dimensions Nominal Diameter 1" (2.5 cm)
Downward Firing Angle 10° for enclosure face
Enclosure Material Plywood
Grille Color Black
Input Connectors Barrier Strip
Dimensions (H x W x D) 30.3" x 25.5" x 16.5" (769.6mm x 647.7mm x 419.1mm)
Net Weight (each) 64 lbs (29.03 kg)
Bracket 2520

Zubehör

2520 Bracket | Quick Mount Surround Bracket
2520 Bracket Main photo
Größere Bilder
2520 Bracket detail thumbnail #1

Quick Mount Surround Bracket

Die 2520 Quick Mount Surround Bracket ist ein neues Lautsprecher-Zubehör, das für Wandmontage-Anwendungen bei der Installation von 9300 Series Surrounds verwendet werden sollte. Spezifische Modelle sind: 9300, 9310, 9320 und 9350. Die 2520 Bracket wird nicht für Deckenmontage-Anwendungen empfohlen

  • Flexible Befestigungsmöglichkeiten
  • Kostengünstig
  • Kann mit den neuen 9300 Series Surrounds verwendet werden
