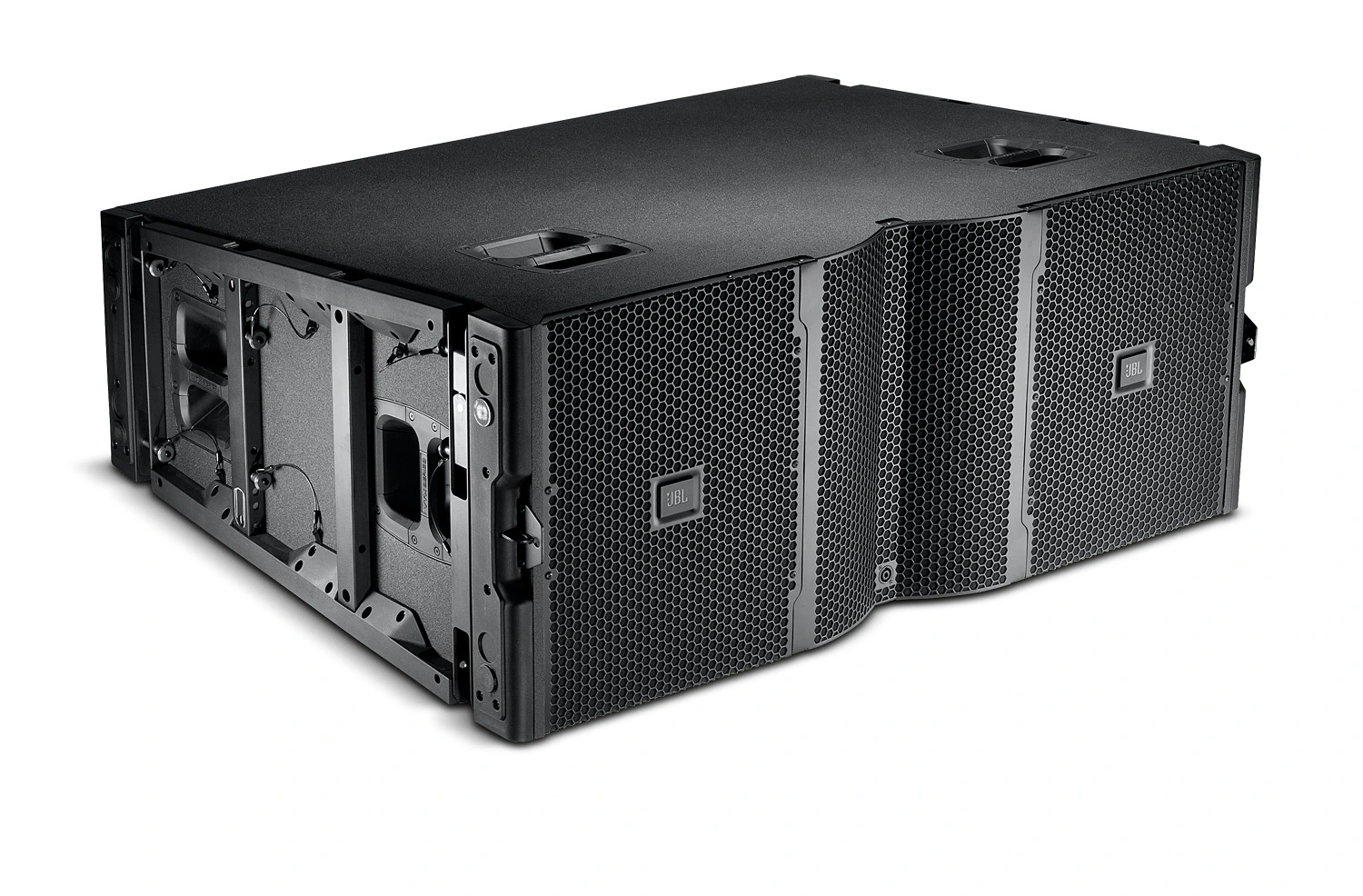

JBL Professional VTX S28

صور أكبر

ساب وووفر مزدوج 18 بوصة - قابل للتعليق

تستخدم سماعات الساب وووفر المزدوجة بحجم 18 بوصة من سلسلة VTX محركين من طراز 2269H بحجم 18 بوصة، مزودين بتقنية Differential Drive التي تتضمن ملفي صوت وممغنطين من النيوديميوم وقدرات إزاحة عالية جداً من الذروة إلى الذروة، لتوفير أداء متميز في نطاق التردد المنخفض جداً.

يمكن تعليق S28 من سلسلة VTX أو تكديسه على الأرض، وترتيبه على شكل مصفوفة كاردويدية في أي من التكوينين لتحسين الرفض الخلفي. يتوافق S28 مع نظام التعليق VTX V25؛ ويمكن تعليق S28 في أعلى مصفوفات V25 لتمديد طول خط التردد المنخفض الفعال، مما يوفر تحكماً محسناً في النمط الرأسي مع تحسين الرفض الخلفي عند الاستخدام في الوضع الكاردويدي.

بدلاً من ذلك، يمكن تعليق مصفوفات S28 (كاردويدية أو موجهة للأمام) بجانب أو خلف مصفوفات V25. لأغراض التصميم الصوتي المسرحي، يمكن تعليق S28 في منتصف مصفوفات V25 المعلقة لتسهيل تغطية الشرفات والأرضية من خلال السماح بانتشار محسّن تحت الشرفة. التكوينات الكاردويدية الأكبر فعالة أيضاً حيث يتم تعليق S28 أو تكديسه على الأرض في كتل كاردويدية متعددة، تتكون كل كتلة من 3 علب صوتية (2 موجهة للأمام، 1 موجهة للخلف).

الميزات

2269H Differential Drive®, Dual Neodymium Magnet, Dual Voice Coil, Direct Cooled™ dual 18” transducers
Reverse-Cardioid Arrayable with convenient front-facing NL4 connector and OEM factory presets for cardioid operation
Compatible with VTX V25 suspension - S28 can be suspended at the top or in the middle of V25 arrays to extend the effective low frequency line length
BSS® Audio OmniDriveHD V5 Processing for use with Crown Audio ITechHD or VRack and control via JBL HiQnet Performance Manager™
Companion subwoofer for VTX V20 or VTX V25-II

مزيد من التفاصيل

تقنية DIFFERENTIAL DRIVE®

أداء محسّن وتقليل جذري لوزن مكبر الصوت

تقنية Differential Drive الحصرية من JBL بملف صوتي مزدوج وفجوة مغناطيسية مزدوجة تشكل قلب جميع طرز VTX، مما يقلل وزن مكبر الصوت بشكل جذري مع تحسين كبير لجميع معاملات الأداء الحرجة: استجابة التردد والقوة الخرجية والتشويه.

اعرف المزيد

نظام التعليق والإعداد بالليزر VTX S.A.F.E™

حلول نظام المصفوفة الخطية من الجيل التالي

نظام التعليق S.A.F.E المسجل براءة اختراع من JBL مُصمم للسرعة والكفاءة مع أجهزة محسّنة تتيح إعداداً أسرع بعمليات تثبيت أقل وأمان أكبر.

اعرف المزيد

تكامل النظام

تكامل النظام والإدارة

اعرف المزيد

التدريب والدعم

التدريب والدعم

بالإضافة إلى تصميم أكثر أنظمة تضخيم الصوت تطوراً المتاحة، توفر JBL Professional الخبرة اللازمة لتحقيق أقصى أداء ممكن. إن خبرتنا التي تزيد على 65 سنة في استخدام الأنظمة في الأماكن حول العالم تشكل موارد لا تُقدّر بثمن وتكمن في أساس منهج التدريب الخاص بنا، مما يساعدك على تحقيق أقصى استفادة من استخدام نظام VTX واستثمارك فيه.

اعرف المزيد

التنزيلات

Specifications

	الحجم	تاريخ التحميل
VTX S28 Spec Sheet تم التحديث: ديسمبر 2020	538 KB	ديسمبر 2020

Manuals

	الإصدار	اللغة	الحجم	تاريخ التحميل
VTX Subwoofer Wiring Guide الإصدار 1.1, تم التحديث: أكتوبر 2023	1.1		7.54 MB	أكتوبر 2023

Brochures

	الحجم	تاريخ التحميل
VTX V25 System Brochure تم التحديث: ديسمبر 2020	6.48 MB	ديسمبر 2020

CAD Drawings

	الحجم	تاريخ التحميل
VTX S28 3D Drawings تم التحديث: ديسمبر 2020	3.36 MB	ديسمبر 2020
VTX G28/S28 2D Drawings تم التحديث: ديسمبر 2020	185 KB	ديسمبر 2020

Compliances

	الحجم	تاريخ التحميل
VTX V-Series Declaration of Conformity تم التحديث: ديسمبر 2020	158 KB	ديسمبر 2020

Software

	الحجم	تاريخ التحميل
Venue Synthesis تاريخ الإصدار: يوليو 2026		يوليو 2026
Performance Manager 3 تاريخ الإصدار: يوليو 2024		يوليو 2024

Ease Data

	الإصدار	الحجم	تاريخ التحميل
VTX V25-II/S28 EASE GLL الإصدار 1.2, تم التحديث: ديسمبر 2020	1.2	29.8 MB	ديسمبر 2020

Service Notes

	الإصدار	اللغة	الحجم	تاريخ التحميل
VTX S28 Spare Parts الإصدار A, تم التحديث: أبريل 2026	A		67.7 KB	أبريل 2026

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

System Type	Full Size Suspendable, Cardioid-Arrayable, Dual 18" Subwoofer with Ultra Long Excursion Transducers
Frequency Range (-10dB)	29 Hz - 90 Hz (Preset: VTX S28 80)
Coverage	Omnidirectional or Cardioid
Maximum Peak Output	139dB (Preset: VTX S28 80)
System Amplification	Crown Audio I-Tech HD
System Impedance	2x 8 ohms
LF Driver	(2) JBL 2269H 18-inch Neodymium Differential Drive® woofer
Enclosure	Finnish birch plywood, Black DuraFlex finish, ten integral recessed handles
Inter-Enclosure Angles	0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10
Dimensions (H x W x D)	493 mm x 1222 mm x 926 mm 19.4 in x 48.1 in x 36.5 in
Net Weight (each)	83.0 kg (183 lb)

الملحقات

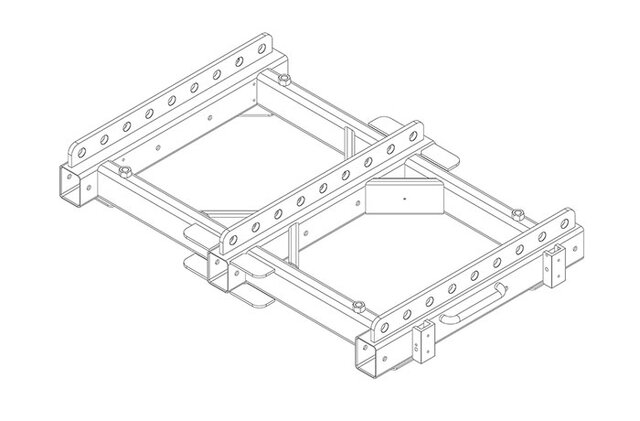

VTX V25 AF | إطار الصفيف

صور أكبر

Array Frame used for suspending or ground stacking VTX V25 series enclosures. The VTX-V25-AF is also compatible with the VTX S28 dual 18” subwoofer enclosures. Includes height-adjustable leveling feet for ground stack applications. Optional VTX-V25-AF-EB extension bar available.

Features:

Compatible with VTX V25, VTX V25-CS, VTX V25-II, VTX V25-II-CS and VTX S28
9 pick points available for single point suspension
Optional Extension Bar available
Flexible front-to-back or side-by-side pick point options
Supports up to 24 cabinets (array geometry dependent)
Can be used for ground stack applications
Pick point shackle size: 5/8” or 3/4”

Included:

1 x VTX-V25-AF
4 x height-adjustable leveling feet for ground stack applications
4 x Quick Release Pins (QRP) for securing top enclosure to the frame

الوثائق

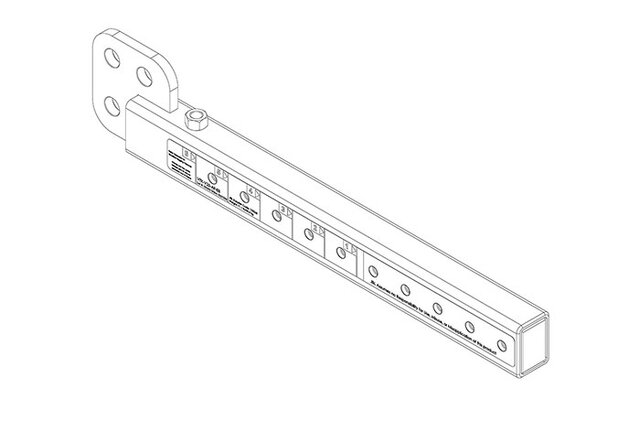

VTX V25 AF EB | Array Frame

صور أكبر

Extension Bar accessory used in conjunction with the VTX-V25-AF array frame for deploying VTX V25 series systems in either compression or tension mode. Five extension bar attachment options provide variable pick point separation (2-point suspension) and added flexibility for single point suspension. The extension bar can be front- or rear-mounted for increased array up-tilt or down-tilt, respectively. When rear-mounted, provides an attachment point for compression suspension. A single extension bar can be installed in the array frame central tube, or alternatively, a pair of extension bars can be front or rear-mounted in left/right array frame tubes. Single or dual extension bars can also be front- or rear-mounted in ground stack applications for extra stability and a wider range of array tilt angle options. Dual extension bars can also be front-and rear-mounted for compression suspension when increased array up-tilt is required.

Features:

Compatible with VTX-V25-AF
2 x pick points available for single point suspension
1 x pick point available for VTX-V25-LH level hoist attachment
Supports up to 24 cabinets (array geometry dependent)
Pick point shackle size: 5/8” or 3/4”

Included:

1 x VTX-V25-AF-EB extension bar
1 x height-adjustable leveling foot for ground stack applications
2 x Quick Release Pins (QRP) for securing the extension bar to the array frame

الوثائق

VTX S28 VT CVR | غلاف

صور أكبر

Reinforced, padded protective cover for 3x VTX V28 enclosures in either front-firing or cardioid mode when transported vertically.

Features:

Handle cutouts, heavy-duty zippers
Modular design, can be used with 3x VTX V28 in normal front-firing configuration or 3x VTX V28 in cardioid mode
Rear panel access flaps for input connectors
Speaker cabinets can be tested without fully removing the cover
Lightweight, durable construction

Included:

1 x VTX-V28-VT-CVR

الوثائق

VTX S28 VT CVR Specsheet [469 KB]

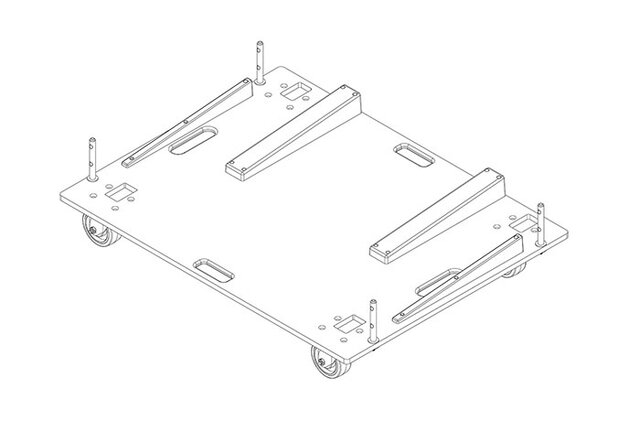

VTX S28 VTC | Vertical Transporter

صور أكبر

ناقل VTX-V28-VTC العمودي هو حل بسيط واقتصادي لنقل علب VTX V28 بشكل عمودي في مجموعات بارتفاع 3 خزائن. عند نقلها في مجموعات من 3x S28، يمكن تكوين الخزائن في وضع الإطلاق الأمامي أو الوضع القلبي. بأبعاد 48" عرضًا و37" عمقًا، يمكن لـ VTX-S28-VTC أن ينتقل بمقدار وحدتين (من حيث العرض) في شاحنات قياسية بسعة 100 بوصة. يتم توفير أغطية واقية معززة (VTX-S28-VT-CVR) بشكل منفصل.

المميزات:

ناقل عمودي لعلب S28 (وضع الإطلاق الأمامي أو الوضع القلبي)
عجلات دوارة قابلة للقفل شديدة التحمل
قابل للتكديس لسهولة التخزين
أبعاد مُحسّنة لكفاءة تحميل الشاحنات
بناء خفيف الوزن وقوي

المحتويات:

1 x VTX-V28-VTC

الوثائق

VTX S28 VTC Specsheet [1.51 MB]

VTX S28 ACC | Accessory Cover and Castorboard

صور أكبر

VTX Series S28 Accessory Kit for transportation and protection of one VTX S28 enclosure. Includes: padded, reinforced protective cover with handle cutouts and rear panel access flap; dolly caster-board with rugged tour grade casters and rotating cam mechanisms for secure attachment to the S28 enclosure. Beveled recesses auto-locate with S28 caster board mount tabs. The rotating cam mechanism can be released while S28 cabinets are face down during the suspension process (no need to manually remove caster board).

Features:

Includes padded protective cover and caster-board
Handle cutouts and rear panel access flap
Speaker cabinets can be tested without fully removing the cover
Tour grade casters
Stackable for convenient storage
Rotating release/lock cam mechanisms for secure attachment to S28 enclosures

Included:

1 x VTX S28 caster-board

الوثائق

VTX S28 ACC Specsheet [769 KB]
