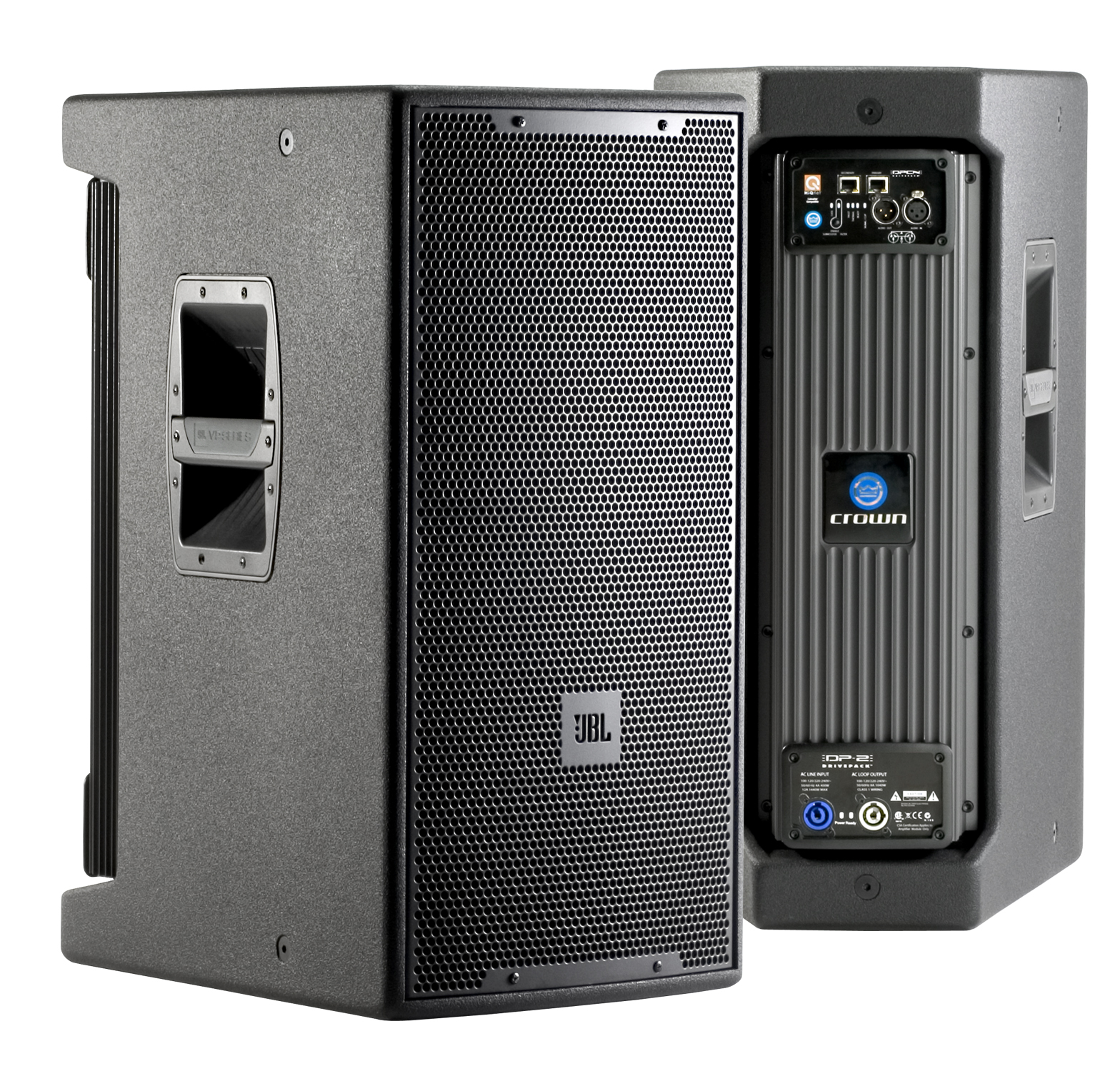

نظام مكبر صوت مدمج نشط ثنائي الاتجاه بقوة 12 بوصة
نظام مكبر الصوت المدمج النشط VP7212/95DPAN ثنائي الاتجاه بحجم 12 بوصة يتميز بقوة ذروة تبلغ 2200 واط وقوة مستمرة تبلغ 1100 واط ومعالجة إشارة رقمية مدمجة.
صور أكبر
الميزات
```html
```
- مكبر صوت ثنائي التضخيم كامل الطيف مزود بتقنية JBL DrivePack® للاستخدام المحمول أو التثبيت الثابت.
- قوة إخراج ذروة 2200 واط، 1100 واط مستمرة.
- متوافق مع HiQnet؛ تحكم عبر الشبكة.
- محرك تردد منخفض بقطر 12 بوصة من نوع Differential Drive لإخراج تردد منخفض موسع.
- نطاق تغطية 90° × 50°.
- مقابض من الألومنيوم المسبوك المطلي بطلاء مسحوق، بتصميم أنيق وملائم للاستخدام اليدوي.
- ست نقاط تعليق مسار بطول 3 بوصات وأربعة عشر تجهيز M10 (متوفرة اختياريًا تجهيزات تعليق قابلة للفصل وعدد من حلقات العين المزورة).
التنزيلات
الوثائق
| الحجم | |
VP Series Brochure
تم التحديث: أبريل 2026
|
2.73 MB |
|
DPDA Input Module Spec Sheet
تم التحديث: أبريل 2026
|
475 KB |
|
VP7212/95DP Spec Sheet
تم التحديث: أبريل 2026
|
1.07 MB |
Specifications
| الحجم | |
|
|
5.85 MB |
|
|
475 KB |
|
|
896 KB |
Manuals
| الحجم | |
|
|
1.54 MB |
Brochures
| الحجم | |
|
|
2.73 MB |
CAD Drawings
| الحجم | |
|
|
2.54 MB |
|
|
234 KB |
|
|
53.8 KB |
|
|
341 KB |
Simulation Data
| الحجم | |
|
|
21 MB |
|
|
24 MB |
Ease Data
| الحجم | |
|
|
261 KB |
Images
| الحجم | |
|
|
1.37 MB |
إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.
القطع والخدمة
المواصفات
| Frequency Range | 47 Hz to 20 kHz (-10 dB) |
| Frequency Response | 63 Hz to 18 kHz ( ± 3 dB) |
| Coverage Pattern | 90°x 50°rotatable waveguide |
| Directivity Factor (Q) | 12.6 |
| Directivity Index (DI) | 11 dB |
| Maximum Peak Output1 | 136 dB SPL 1m |
| Low Frequency Section | JBL 2262G, 304mm (12in) dia., 76mm (3in) Dual Coil neodymium Differential Drive®, Direct Cooled |
| Bandpass Nominal Impedance | 4 ohms |
| High Frequency | JBL2452H-SL, 100mm (4in) titanium damped diaphragm, 1.5in. exit |
| DP2 Internal Amplification Output (at nominal load) | 2200 Watts Peak, 1100 Watts Continuous |
| DP2 Output (Continuous IEC shaped pink noise into rated load impedance) | 750LF/350HF Watts |
| DP2 Output Section | 2-Channel, Class I |
| Audio Input Connector | XLR with loop-through |
| Signal Processing | DSP Based, resident in Input Module |
| System Management | DSP based limiters for mechanical and thermal protection |
| AC Power Operating Range | Auto Select 90-132VAC/216-264VAC, 50/60Hz |
| AC Line Voltage | 50/60 Hz, Auto-Detect; 120V/240V (-15%, +10%) |
| AC Input Connector | Neutrik PowerCon |
| AC Loop-thru | Neutrik PowerCon |
| AC Current Requirement | 6A per system at 120V, 3A per system at 240V |
| Box Construction | 5/8in multi-ply exterior grade Baltic birch. Internally braced. Black DuraFlex™ finish. |
| Suspension System | 6 standard air-cargo 3 in. track and 14 M10 fittings |
| Grille | 14 Gauge Black powder-coated perforated steel with foam backing |
| Dimensions (H x W x D) | 701.8 x 383.8 x 523.5 mm(27.63 x 15.11 x 20.61 in.) |
| Net Weight | 35.4 kg (78 lb) |
