JBL Professional AW266-LS

صور أكبر

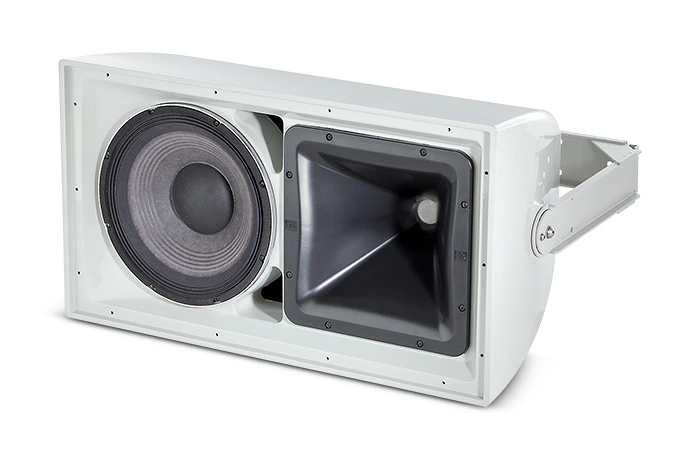

Parts are sealed on LS models (non-LS photo shown).

High Power 2-Way All Weather Loudspeaker with 1 x 12" LF for Life Safety Applications

The AW266-LS is a high power, lightweight, 2-way, full-range loudspeaker system comprised of the JBL Differential Drive dual voice coil and dual magnetic gap 2262H 300 mm (12 in) low-frequency driver and 2432H high-frequency 38 mm (1.5 in) exit, 75 mm (3 in) voice-coil compression driver. The large format Progressive Transition wave-guide provides excellent 60° x 60° coverage. The loudspeaker system can used in either the vertical or horizontal orientation.

الميزات

Weather-Resistant, All Fiberglass Enclosure
EN 54-24 Compliant for life safety applications
60° x 60° Coverage
2262H Differential Drive® Low- Frequency Driver
2432H High Frequency Compression Driver
Large PT™ Progressive Transition waveguide for excellent pattern control and low distortion
Available in Gray and Black finish
400 W, 70/100V Transformer Included
U-type Mounting Bracket Included

Applications

Sports Facilities
Themed Entertainment Venues
Outdoor Entertainment Centers
Water Parks

التنزيلات

Specifications

	الحجم	تاريخ التحميل
AW266-LS Spec Sheet تم التحديث: أكتوبر 2020	1.07 MB	أكتوبر 2020

Brochures

	اللغة	الحجم	تاريخ التحميل
Loudspeakers for Sports Facilities تم التحديث: يوليو 2024		5.71 MB	يوليو 2024

CAD Drawings

	الحجم	تاريخ التحميل
AW/AWC Drawings PDF تم التحديث: أكتوبر 2020	284 KB	أكتوبر 2020
AW-LS Drawings 2D/3D DXF تم التحديث: أكتوبر 2020	939 KB	أكتوبر 2020

Compliances

	الحجم	تاريخ التحميل
AW Series Declaration of Conformity تم التحديث: أكتوبر 2020	141 KB	أكتوبر 2020

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
JBL Pro ALL CLF Files الإصدار 12-10-21, تم التحديث: مايو 2023	12-10-21	24 MB	مايو 2023
Ease SPK/DLL Files - Full JBL Pro Line تم التحديث: مايو 2024		21 MB	مايو 2024

Safety Sheets

	الحجم	تاريخ التحميل
AW Series EN54 Certificate تم التحديث: نوفمبر 2025	525 KB	نوفمبر 2025

Speaker Tunings

	الإصدار	الحجم	تاريخ التحميل
Commercial, CBT, and AWC Tunings 220616 الإصدار A, تم التحديث: مايو 2023	A	557 KB	مايو 2023

Ease Data

	الحجم	تاريخ التحميل
AW-AWC Ease Files تم التحديث: أكتوبر 2019	867 KB	أكتوبر 2019
AW Series - EASE GLL تم التحديث: مارس 2026	2.48 MB	مارس 2026

CLF Files

	الحجم	تاريخ التحميل
AW-AWC CLF Files تم التحديث: أكتوبر 2019	1.45 MB	أكتوبر 2019

Install Guides

	الحجم	تاريخ التحميل
AW Bracket Instructions تم التحديث: أكتوبر 2020	58.1 KB	أكتوبر 2020

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	54 Hz – 20 kHz
Frequency Response (±3 dB)	102 Hz – 18 kHz
Coverage Pattern	60° x 60° waveguide
Directivity Factor (Q)	15.8
Directivity Index (DI)	12 dB
Crossover Frequency	1.1 kHz
System Power Rating	400 W (1600 W peak) 100 hrs
Maximum SPL (1m)	125 dB SPL (131 dB peak)
Maximum SPL (@ 4m)	112.45 dB
System Sensitivity (1w @ 1m)	98 dB SPL
Sensitivity (1W @ 4m)	87.16 dB SPL
Transformer Taps	70V: 400 W, 200 W, 100W 100V: 400W, 200W
LF Driver	1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	96 dB SPL
HF Driver	JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H66HF-1
Enclosure	Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment	2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille	Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector	CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental	IP55C per IEC 529
Dimensions (H x W x D in horizontal cabinet orientation)	409 x 732 x 452 mm(16.1 x 28.8 x 17.8 in)
Net Weight (each)	25.2 kg (55.5 lb)
