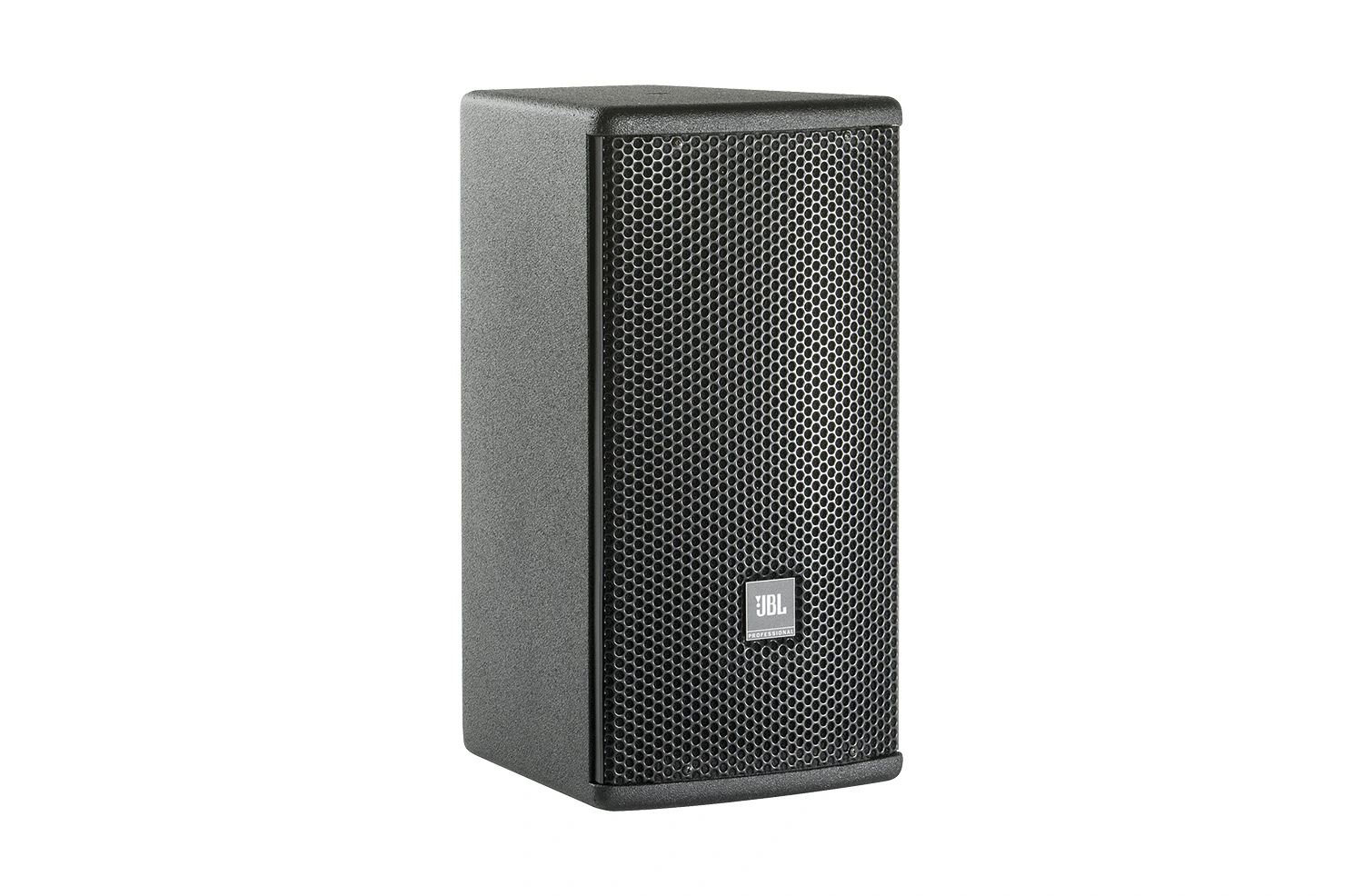

JBL Professional AC16

صور أكبر

مكبر صوت ثنائي الاتجاه فائق الصغر بحجم 6 بوصات

كامتداد لسلسلة AE الرائدة في الصناعة، تتكون عائلة AE Compact من أنظمة مكبرات صوت ثنائية الاتجاه عالية الإنتاجية التي تجمع بين المرونة والأمانة العالية. تتراوح من صندوق مفرد بحجم 5.25 بوصة إلى نظام مكبرات صوت ثنائي بحجم 8 بوصات، مصمم خصيصًا لتلبية احتياجات المصممين والفنانين على حد سواء. تتضمن النماذج AC15 و AC25 فائقة الصغر مكبر صوت قبة بحجم 1 بوصة، بينما تتميز نماذج AC16 و AC26 و AC18 و AC28 بمشغلات ضغط بحجم 1 بوصة، مما يوفر وضوحًا صوتيًا وتفاصيل حادة. وعلاوة على ذلك، توفر طرازات AC18 و AC28، المزودة بموجهات موجات Progressive Transition™ الدوارة من JBL، لمصمم النظام خيارًا من أنماط التغطية في تكوينات 90° × 50° أو 120° × 60°.

الميزات

1” Exit Compression Driver with 90° x 90° Coverage PT™ Waveguide
165 mm (6.5 in) LF transducer
Ultra compact enclosure
320W Program
Dual Neutrik NL4 connectors plus screw terminal
Attachment points for optional U-bracket, third part OmniMount^® type bracket and stand mount accessory

Applications

Performing Arts Facilities
Theatrical Sound Design
Auditoriums
Worship Facilities
Live Clubs
Dance Clubs
Sports Facilities
Themed Entertainment Venues

To improve reliability in weather conditions and reduce water ingress, cabinet dimensions of WRC & WRX models may be different than standard model dimensions. Contact CustomAudio@harman.com for drawings and/or dimension information of WRC & WRX models.

التنزيلات

Specifications

	الحجم	تاريخ التحميل
AC16 Spec Sheet تم التحديث: أبريل 2019	399 KB	أبريل 2019

Manuals

	الإصدار	اللغة	الحجم	تاريخ التحميل
AE Series Array Guide تم التحديث: يوليو 2024			1.12 MB	يوليو 2024
AE Series U-Bracket Handbook تم التحديث: يوليو 2024			597 KB	يوليو 2024
Weather Resistant Configurations الإصدار A, تم التحديث: مايو 2023	A		86.1 KB	مايو 2023
Painting AE Loudspeaker Cabinets تم التحديث: مارس 2025			115 KB	مارس 2025

Brochures

	اللغة	الحجم	تاريخ التحميل
AE Series Brochure تم التحديث: ديسمبر 2023		5.71 MB	ديسمبر 2023
AE Compact Brochure تم التحديث: يوليو 2024		1020 KB	يوليو 2024

CAD Drawings

	الإصدار	الحجم	تاريخ التحميل
AE Compact Customer Drawings الإصدار 1.0, تم التحديث: ديسمبر 2023	1.0	1.98 MB	ديسمبر 2023
AE Series - WR Models Customer Drawings الإصدار 3.0, تم التحديث: أبريل 2026	3.0	3.8 MB	أبريل 2026
AE Compact Bracket Customer Drawings الإصدار 1.0, تم التحديث: ديسمبر 2023	1.0	371 KB	ديسمبر 2023
AE Series - Revit/BIM Files الإصدار 11.0, تم التحديث: يوليو 2024	11.0	730 KB	يوليو 2024

Compliances

	اللغة	الحجم	تاريخ التحميل
AE Compact - EU Declaration of Conformity تم التحديث: يوليو 2024		91.6 KB	يوليو 2024

Software

	الحجم	تاريخ التحميل
Venue Synthesis تاريخ الإصدار: يوليو 2026		يوليو 2026
Performance Manager 3 تاريخ الإصدار: يوليو 2024		يوليو 2024

Simulation Data

	الإصدار	الحجم	تاريخ التحميل
AE Compact EASE GLL الإصدار 2.0, تم التحديث: يناير 2026	2.0	15.9 MB	يناير 2026
AE Compact CLF Files الإصدار 1.0, تم التحديث: ديسمبر 2023	1.0	1.23 MB	ديسمبر 2023

Preset Libraries

	الإصدار	الحجم	تاريخ التحميل
AE Compact I-Tech HD Preset Library الإصدار 1.2, تم التحديث: يوليو 2024	1.2	812 KB	يوليو 2024
AE Series DCi Series Preset Library تم التحديث: مايو 2024		471 KB	مايو 2024
AE Compact CDi Series Preset Library تم التحديث: يوليو 2024		410 KB	يوليو 2024

إذا أدت أي من الروابط أعلاه إلى أحرف غريبة في متصفحك، يرجى النقر بزر الماوس الأيمن على الملف لحفظه على جهاز الكمبيوتر الخاص بك.

القطع والخدمة

المواصفات

Frequency Range (-10dB)	55 Hz -20 kHz
Frequency Response (±3 dB)	65 Hz -18 kHz
System Power Rating	250 W (AES rated) 160 W / 320 W / 640 W (Continuous/Program/Peak) (IEC rated)
Nominal Impedance	16 Ohms
Coverage Pattern	90° x 90°
Dimensions (H x W x D)	381.0 x 199.4 x 226.1mm (15.0 x 7.8 x 8.9in)
Net Weight (each)	7.2 kg (15.8 lb)
Crossover Modes	Passive
Maximum SPL (1m)	110 dB
System Sensitivity (1w @ 1m)	90 dB SPL
LF Driver	1 x JBL 226J, 165 mm (6.5 in) SFG™ driver with 50 mm (2 in) edge wound voice coil
Nominal LF Driver Impedance	16 Ohms
HF Driver	1 x 2414H 25 mm (1 in) exit compression driver, 25 mm (1 in) voice coil
Enclosure	12 mm and 15 mm exterior grade multi-ply hardwood plywood
Suspension Attachment	5 x M8 points; 1 top, 3 bottom, 1 rear. 4 x M6 rear for OmniMount® 30.0 and MultiMount® MM-022-BT, MM-024-BT, MM-020-CM.
Environmental	Mil-Std 810; IPx3 per IEC529. For higher environmental ratings, use WRC or WRX.
