AC2212/64 (停产)

Compact 2-Way Loudspeaker with 1 x 12" LF

较大的图像

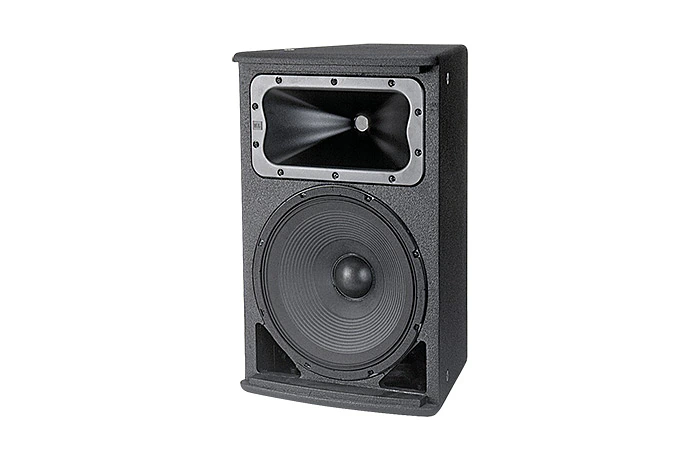

Compact 2-Way Loudspeaker with 1 x 12" LF

AC2212 speakers are compact 2-way full range loudspeaker systems comprised of one 300 mm (12 in) low frequency driver and one voice-coil compression driver.



特点

  • PT™ Progressive Transition™ Waveguide for good pattern control with low distortion.
  • Bi-Amp / Passive Switchable.
  • Optional U-Bracket Model MTU-4.
  • For fixed installation applications requiring a compact cabinet, such as lecture halls, corporate learning centers, small performing arts facilities, theatrical sound design, auditoriums, sports facilities and themed
    entertainment venues.


下载

  Version Language Size Uploaded
AE Brochure
en updated: 6月17日
  en  4.0 MB 6月17日
AC2212_00 Spec Sheet
en updated: 6月17日
  en  476.4 KB 6月17日
AC2212_64 Spec Sheet
en updated: 6月17日
  en  477.4 KB 6月17日
AC2212_95 Spec Sheet
en updated: 6月17日
  en  478.1 KB 6月17日
Specifications
AC2212/95 Spec Sheet
updated: 4月29日
    591.3 KB 4月29日
Manuals
AE/PD Connector Pinout Guide
updated: 10月31日
    8.2 KB 10月31日
JBL Installed Sound Configuration Guide
updated: 10月18日
    160.0 KB 10月18日
AE Series U-Bracket Handbook
updated: 10月18日
    597.2 KB 10月18日
AE Application Data Sheets
updated: 10月18日
    13.7 MB 10月18日
Brochures
AE Series Brochure
updated: 4月29日
    4.0 MB 4月29日
Installed Sound Full Line 2015 Catalog
updated: 8月20日
    2.6 MB 8月20日
CAD Drawings
AE Series 3D DXF file
updated: 10月30日
    380.5 KB 10月30日
AE Series WRC WRX Drawings
updated: 10月18日
    2.2 MB 10月18日
AE Series 2D PDF
updated: 4月29日
    1015.1 KB 4月29日
AE Series 2D DXF
updated: 4月29日
    1.2 MB 4月29日
AE Series 3D DXF
updated: 4月29日
    380.5 KB 4月29日
Compliances
AE Series - AC2000 Series Declaration of Conformity
updated: 10月18日
    91.7 KB 10月18日
Ease Data
Ease SPK/DLL Files - Full JBL Pro Line
updated: 7月08日
    20.5 MB 7月08日
Information Documents
JBL Dance Club Systems Booklet
updated: 10月18日
    5.0 MB 10月18日
Images
AC2212-64 Hi Res Image
updated: 10月18日
    2.0 MB 10月18日
Speaker Tunings
AE DSP Tunings For All Models
updated: 4月29日
    18.9 MB 4月29日
Clf Files
CLF Files
version 03-16-20, updated: 3月16日
03-16-20    22.5 MB 3月16日

If any of the links above result in strange characters in your browser, please right-click the file to save it to your computer.

性能

频率范围 50 Hz - 19 kHz (-10 dB)

频率响应

55 Hz - 17 kHz ( ± 3 dB)
覆盖范围 /64: 60°x 40°/95: 90°x 50°/00: 100°x 100°
Directivity Factor (Q) 7.1
Directivity Index (DI) 8.5 dB
Crossover Modes Bi-amp/Passive switchable
Passive Crossover Slopes 4th order (24 dB/oct) Transitional HP & LP, 1.3 kHz
Transducer Power Rating (AES) LF: 300 W (1200 W peak), 2 hrs250 W (1000 W peak), 100 hrsHF: 50 W (200 W peak), 2hrs
系统额定功率 Passive mode: 250 W (1000 W peak), 100 hrs
Maximum SPL (1m) Bi-amp mode: LF: 120 dB-SPL cont avg (126 dB peak) HF: 129 dB-SPL cont avg (135 dB peak) Passive mode: 120 dB-SPL cont avg (126 dB peak)
System Sensitivity Passive mode: 95 dB SPL (1W @ 1m)
