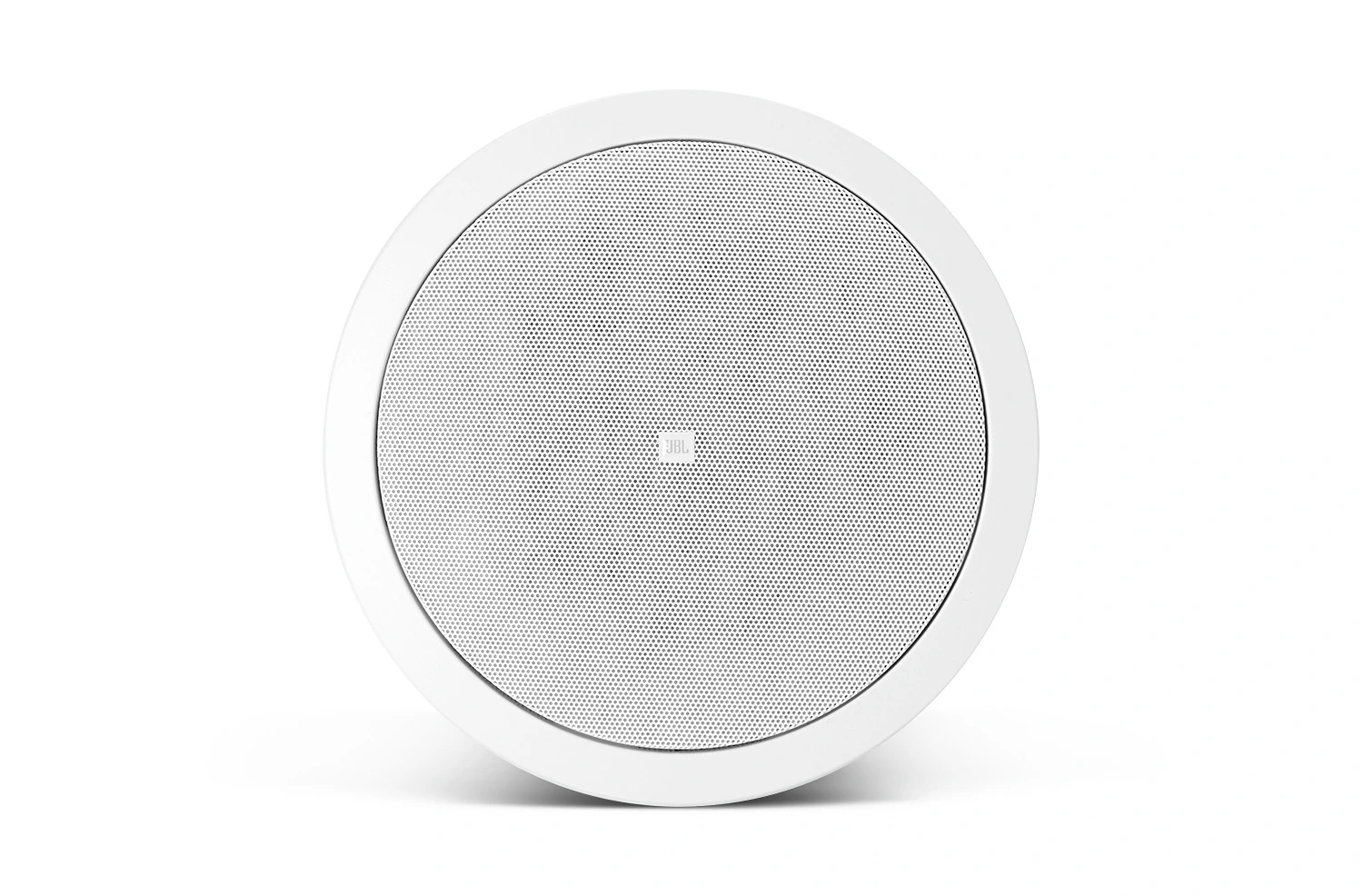

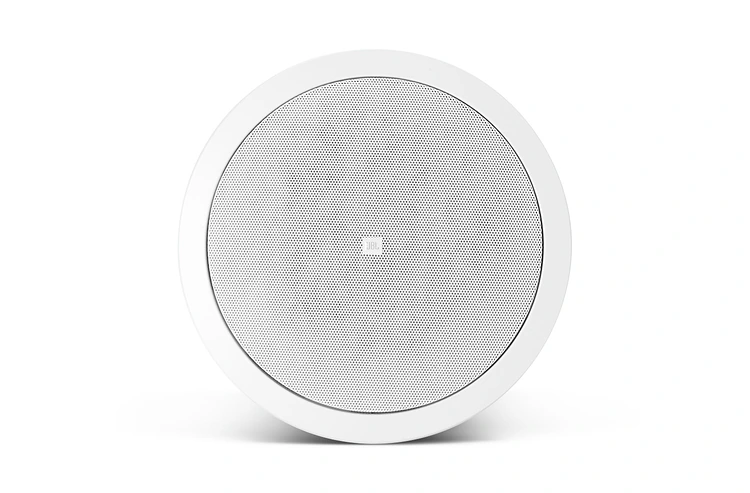

JBL Professional Control 26CT

Hình ảnh lớn hơn

Bộ Transducer Loa Trần 6.5"

Control 26CT là loa trần công suất mạnh, tích hợp woofer 6.5" và tweeter 3/4" phủ titanium gắn đồng trục, có khả năng tạo mức áp suất âm thanh tối đa trên khu vực phủ âm rộng. Control 26CT được tích hợp biến áp đa điểm trích (multitap) dùng cho hệ thống phân phối đường truyền 70V hoặc 100V.

Tính năng

Coaxially mounted 165 mm (6.5 in) woofer with butyl rubber surround and 19 mm (.75 in) titanium coated
High power, wide frequency response and low distortion for high sound level capability.
Packaged with grille, backcan and tile rails for fast installation and easy dealer stocking.

Tải xuống

Data Sheets

	Phiên bản	Kích thước	Đã tải lên
Control 26C/CT Spec Sheet phiên bản B, cập nhật: Thg 3 2020	B	500 KB	Thg 3 2020

Manuals

	Phiên bản	Kích thước	Đã tải lên
MTC-TCD Thick-Ceiling Dogear cập nhật: Thg 10 2019		40 KB	Thg 10 2019
JBL Installed Sound Configuration Guide cập nhật: Thg 10 2020		200 KB	Thg 10 2020
Ceiling Speaker Accessory Guide phiên bản A, cập nhật: Thg 5 2026	A	100 KB	Thg 5 2026
Ceiling Speaker Application Guide cập nhật: Thg 10 2019		500 KB	Thg 10 2019

Brochures

	Phiên bản	Ngôn ngữ	Kích thước	Đã tải lên
Control Contractor Brochure (2026) cập nhật: Thg 3 2026			20 MB	Thg 3 2026
Control Contractor Brochure (2025) phiên bản A, cập nhật: Thg 3 2026	A		20 MB	Thg 3 2026

CAD Drawings

	Kích thước	Đã tải lên
Control Contractor Ceiling Speakers 3D Drawing cập nhật: Thg 10 2020	3 MB	Thg 10 2020

BIM Objects

	Kích thước	Đã tải lên
CONTROL 26C BIM Object cập nhật: Thg 8 2019		Thg 8 2019

Compliances

	Kích thước	Đã tải lên
JBL Control Series Passive Speakers DoC cập nhật: Thg 12 2019	200 KB	Thg 12 2019
Control Contractor Series Declaration of Conformity cập nhật: Thg 10 2019	100 KB	Thg 10 2019

Software

	Phiên bản	Kích thước	Đã tải lên
Ceiling Speaker System Worksheet phiên bản 2, phát hành: Thg 2 2020	2	10 KB	Thg 2 2020
Ceiling Subwoofer Worksheet phát hành: Thg 11 2020		10 KB	Thg 11 2020
Distributed System Design (DSD) phiên bản 3.9, cập nhật: Thg 11 2025	3.9	600 KB	Thg 11 2025

Simulation Data

	Phiên bản	Kích thước	Đã tải lên
Ease SPK/DLL Files - Full JBL Pro Line cập nhật: Thg 5 2024		20 MB	Thg 5 2024
JBL Pro ALL CLF Files phiên bản 12-10-21, cập nhật: Thg 5 2023	12-10-21	20 MB	Thg 5 2023

Ease Data

	Phiên bản	Kích thước	Đã tải lên
Ease GLL Files phiên bản B, cập nhật: Thg 2 2026	B	400 KB	Thg 2 2026
Authorized EASE ADDRESS files cập nhật: Thg 8 2021		1 MB	Thg 8 2021
Full EASE ADDRESS Software with JBL Speaker Data phiên bản A, cập nhật: Thg 12 2021	A	10 MB	Thg 12 2021

Install Guides

	Kích thước	Đã tải lên
CC Ceiling Speakers: Myth versus Reality cập nhật: Thg 10 2020	20 KB	Thg 10 2020
Guide to Business Music cập nhật: Thg 10 2020	50 KB	Thg 10 2020
Metric Ceiling Speaker System Worksheet cập nhật: Thg 10 2020	10 KB	Thg 10 2020
Trim Rings MTC-24TR & MTC-26TR Installation cập nhật: Thg 10 2020	70 KB	Thg 10 2020

Information documents

	Kích thước	Đã tải lên
MTC-NC Ceiling Speaker New Construction Bracket Drawing cập nhật: Thg 10 2019	100 KB	Thg 10 2019

Speaker Tunings

	Phiên bản	Kích thước	Đã tải lên
Commercial, CBT, and AWC Tunings 220616 phiên bản A, cập nhật: Thg 5 2023	A	600 KB	Thg 5 2023

Accessories

	Kích thước	Đã tải lên
MTC-CS-Teth1 Press-In Grille Safety Tether cập nhật: Thg 9 2021	200 KB	Thg 9 2021
MTC-14WG/16WG High Humidity Grille cập nhật: Thg 10 2020	800 KB	Thg 10 2020

Owner's Manuals

	Kích thước	Đã tải lên
Control Contractor Ceiling Owner’s Manual cập nhật: Thg 10 2020	400 KB	Thg 10 2020

Images

	Kích thước	Đã tải lên
Control 26-DT High Res Photo cập nhật: Thg 10 2020	1000 KB	Thg 10 2020

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Frequency Range	75 Hz - 20 kHz
Power Rating	See transformer taps
Transformer Taps	60W, 30W, 15W (& 7.5W @ 70V)
Coverage Angle	110° conical
Directivity Index (DI)	4.6 dB
Maximum SPL (1m)	107 dB (top 70V/100V tap)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 19 mm (¾ in)
Input Connectors	Removable 4-pin locking connector with screw-down terminals.
Dimensions (H x Dia)	210 mm x 252 mm (8.3 in x 9.9 in)
Net Weight (each)	4.2 kg (10 lbs)
Shipping Weight (pair)	9.7 kg (21 lbs)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	Medium impact polystyrene, fire rated UL94V-0
Ceiling Cutout Size	220 mm (8.75 in) diameter (cardboard cutout template included)
Included Accessories	C-shaped support backing plate 2 tile support rails (fits both 2 x 4 ft or 600 x 1200 mm tiles) Cutout template Paint shield Removable locking wiring connector
Plenum Usage	Yes, backcan included

Phụ kiện

MTC-48TRx12 | Tile Rail for 4' x 4' Ceiling Tiles

Hình ảnh lớn hơn

Thanh ray cho tấm trần 4' x 4'

MTC-48TRx12 là thanh ray phụ kiện dùng để lắp đặt nhiều loa trần của JBL vào tấm trần 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) trong các ứng dụng trần thả.

Can be used with any JBL ceiling speakers having the C-ring/tile-rail mounting system.
Includes (at product release):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Not for JBL speakers that install with tile bridges (such as CSS Series, 8138, C227C/CT, C300 Series models). Check with JBL Professional Customer Service for most up-to-date compatibility list.
Inverted V-groove provides support to the tile rail grid in case of tile failure while reducing vibration transfer to – and rattling from – ceiling tile grid system.
1.2 mm (0.05 in) metal thickness provides the additional support required by the long span.
Multiple C-ring mounting holes. Additional hole locations drillable by installer.
One MTC-48TRx12 is a pack of 12 tile rails, enough for 6 speakers (2 per speaker).
