JBL Professional CBT 70J-1

Hình ảnh lớn hơn

Cột Mảng Tuyến Tính Hai Đường Tiếng với Constant Beamwidth Technology™ và Vùng Phủ Sóng Dọc Không Đối Xứng. Với giá đỡ lắp đặt được cải tiến giúp tăng tính linh hoạt khi điều chỉnh hướng và lưới bảo vệ chắc chắn hơn.

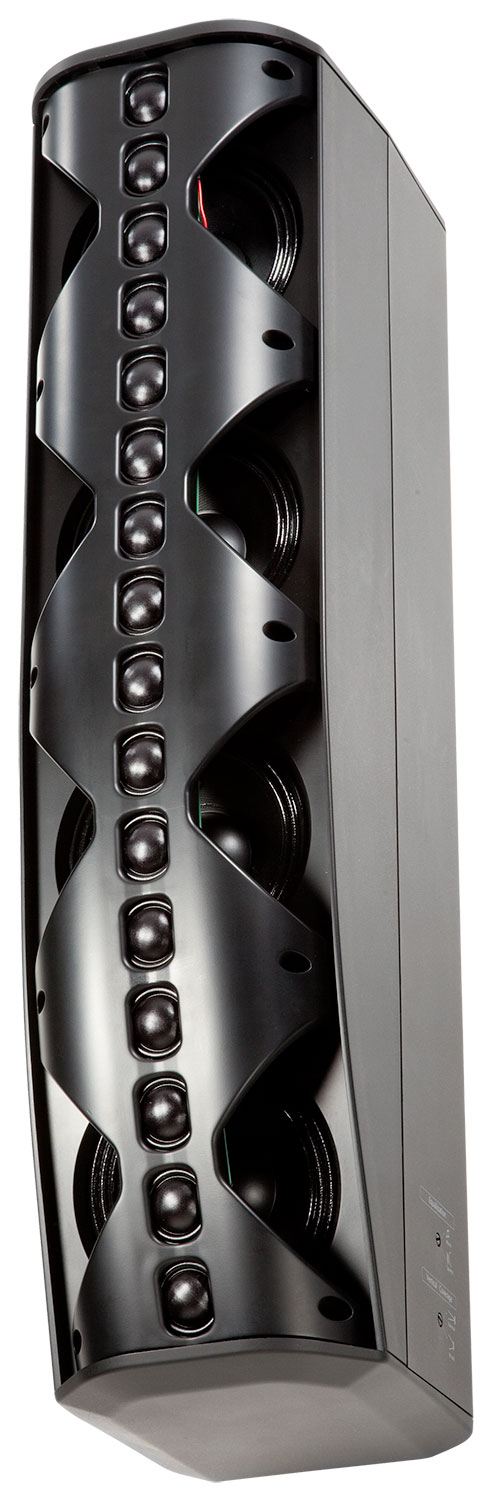

CBT 70J-1, với Constant Beamwidth Technology™, là một bước đột phá về tính nhất quán trong kiểm soát góc phủ, sử dụng kỹ thuật tạo búp sóng bằng mạch trễ tương tự phức hợp và suy giảm biên độ nhằm đạt được vùng phủ sóng dọc vượt trội và nhất quán, loại bỏ hiện tượng búp sóng dọc quá hẹp cũng như búp sóng ngoài vùng phủ thường thấy ở các loa cột có dạng thẳng. (hình minh họa đã tháo lưới bảo vệ đi kèm)

Tính năng

Asymmetrical vertical coverage sends more sound toward far area of room to make front-toback sound levels more consistent.
Components: Sixteen 25 mm (1 in) soft dome tweeters and four 125 mm (5 in) high-power LF drivers,
arranged coaxially.
Patent-pending Constant Beamwidth Technology™ provides constant directivity up to the highest frequencies and reduces out-of-coverage lobing.
Vertical pattern coverage switchable between 45° for medium-throw coverage and 25° for
long-throw applications.
Switchable voicing provides flat response in music mode or mid-range presence peak in speech mode.
Dynamic SonicGuard™ overload protection of HF devices
Swivel (pan) / tilt wall bracket included.

Tải xuống

Specifications

	Phiên bản	Kích thước	Đã tải lên
CBT 70J-1 Spec Sheet phiên bản B, cập nhật: Thg 3 2026	B	2 MB	Thg 3 2026
MTC-CBT-70T Spec Sheet cập nhật: Thg 10 2020		2 MB	Thg 10 2020

Brochures

	Ngôn ngữ	Kích thước	Đã tải lên
CBT Brochure cập nhật: Thg 10 2020		1000 KB	Thg 10 2020
Loudspeakers for Sports Facilities cập nhật: Thg 7 2024		6 MB	Thg 7 2024

CAD Drawings

	Kích thước	Đã tải lên
CBT 3D DWG Drawing cập nhật: Thg 7 2025	4 MB	Thg 7 2025
CBT 3D DXF Drawings cập nhật: Thg 10 2020	8 MB	Thg 10 2020
CBT 2D DXF/PDF Drawing cập nhật: Thg 10 2020	1 MB	Thg 10 2020

Compliances

	Kích thước	Đã tải lên
CBT-1 Series - EU Declaration of Conformity cập nhật: Thg 8 2026	500 KB	Thg 8 2026
CBT-1 Series - UKCA Declaration of Conformity cập nhật: Thg 8 2026	400 KB	Thg 8 2026

Software

	Phiên bản	Kích thước	Đã tải lên
CBT Calculator phiên bản 1.3.0.1, phát hành: Thg 8 2023	1.3.0.1	4 MB	Thg 8 2023

Tech Notes

	Kích thước	Đã tải lên
Tech Note: Volume 1, #35 cập nhật: Thg 10 2020	2 MB	Thg 10 2020

Images

	Kích thước	Đã tải lên

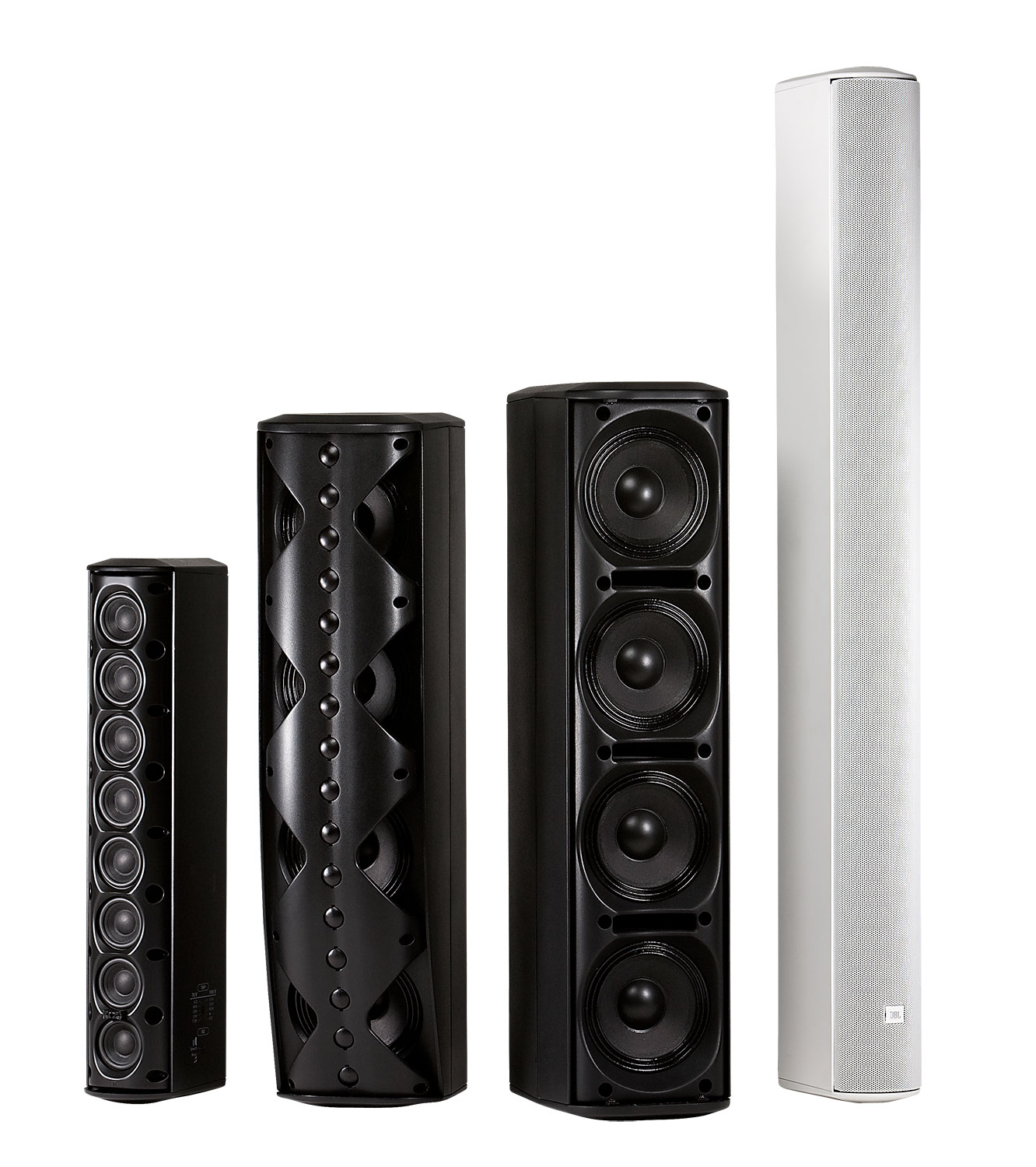

CBT Family Hi-Res Image cập nhật: Thg 10 2019	200 KB	Thg 10 2019
CBT 70J Hi Res Image cập nhật: Thg 10 2020	100 KB	Thg 10 2020

Install Guides

	Kích thước	Đã tải lên
MTC-CBT-FMx Flush-Mount Wall Brackets for CBT Speakers cập nhật: Thg 2 2026	400 KB	Thg 2 2026
MTC-PC2 & MTC-PC3 Installation cập nhật: Thg 4 2025	60 KB	Thg 4 2025
CBT 70J-1/70JE-1 Bracket Installation Guide cập nhật: Thg 10 2020	500 KB	Thg 10 2020
CBT Stand-Mount Bracket Guide cập nhật: Thg 10 2020	500 KB	Thg 10 2020
CBT 70J-1 Wall Bracket PDF cập nhật: Thg 10 2020	30 KB	Thg 10 2020
CBT Quick Start Guide cập nhật: Thg 10 2020	1 MB	Thg 10 2020

Ease Data

	Kích thước	Đã tải lên
CBT 70J-1 EASE File cập nhật: Thg 12 2020	2 MB	Thg 12 2020

CLF Files

	Kích thước	Đã tải lên
CBT 70J CLF Files cập nhật: Thg 12 2020	400 KB	Thg 12 2020

Application Guides

	Ngôn ngữ	Kích thước	Đã tải lên
Constant Beamwidth Technology – CBT Series Passive Controlled-Coverage Columns cập nhật: Thg 10 2022		8 MB	Thg 10 2022

Information documents

	Kích thước	Đã tải lên
CBT Cabinet Painting Instructions cập nhật: Thg 10 2019	20 KB	Thg 10 2019

FAQs

	Kích thước	Đã tải lên
CBT Frequently Asked Questions cập nhật: Thg 10 2020	200 KB	Thg 10 2020

Accessories

	Kích thước	Đã tải lên
CBT Suspension Bracket cập nhật: Thg 10 2020	300 KB	Thg 10 2020

Speaker Tunings

	Phiên bản	Kích thước	Đã tải lên
Commercial, CBT, and AWC Tunings 220616 phiên bản A, cập nhật: Thg 5 2023	A	600 KB	Thg 5 2023

Nếu bất kỳ liên kết nào ở trên hiển thị ký tự lạ trong trình duyệt của bạn, vui lòng nhấp chuột phải vào tệp để lưu vào máy tính của bạn.

Phụ tùng & Dịch vụ

Thông số kỹ thuật

Drivers	Four 130 mm (5 in) LF drivers Sixteen 25 mm (1 in) HF drivers
Frequency Range (-10dB)	60 Hz – 20 kHz
Coverage Angle	Vertical: Switchable, Narrow Mode: 25° (±10°), Broad Mode: 45° (±10°), Horizontal: 150° (±20°)
Sensitivity	Narrow: (speech mode) 98 dB (1 kHz - 8 kHz) (music mode) 93 dB (300 Hz - 18 kHz) Broad: (speech mode) 96 dB (1 kHz - 8 kHz) (music mode) 92 dB (300 Hz - 18 kHz)
Impedance	8 ohms; Min Imp: 4.0 ohms @ 1kHz, 5.4 ohms @ 225Hz
Power Capacity	500 W (2000 W peak), 2 hrs 350 W (1400 W peak), 100 hrs
Maximum SPL (1m)	Narrow: (speech mode) 125 dB cont ave (131 peak) (music mode) 120 dB cont ave (126 peak) Broad: (speech mode) 123 dB cont ave (129 peak) (music mode) 119 dB cont ave (125 peak)
Low Frequency Drivers	4 pcs, 130 mm (5 in) drivers, dual magnet neodymium, 38 mm (1.5 in) voice coil, damped blended textile surround, coated diaphragm for moisture, UV, and salt resistance, shielded.
High Frequency Drivers	16 pcs, 25 mm (1 in) drivers, dual magnet neodymium, encased magnet and coated diaphragm for moisture, UV and salt resistance, shielded.
Enclosure	Fiberglass reinforced ABS cabinet, painted aluminum grille
Outdoor Capability	IP-55 rated, per IEC529, when installed with optional MTC-PC2 panel cover. UV, moisture and 200-hr ASTM G85 acid-air/salt-spray resistant.
Color	Black or white (-WH)
Insert Points	10 M6 swivel (pan)/tilt (16 mm deep) insert points on back panel.
Mounting	Included swivel (pan)/tilt wall bracket provides continuously variable +/-80 degree left-right swivel aiming (at no up/down tilt -- see Bracket Guide for maximum swivel range at various up/down tilt angles), continuously variable +/-15 degree tilt, as well as 5 degree fixed increment points. Ten threaded mounting points located on back panel of cabinet conform to industry standard rectangular 127 x 70 mm (5.0 x 2.75 in) pattern for OmniMount® 60.0 and other compatible third-party brackets. Threaded mounting points can be utilized for suspension.
Dimensions (H x W x D)	694 x 170 x 237 mm(27.4 x 6.7 x 9.3 in)
Net Weight	9.5 kg (21 lb)
Included Accessories	Swivel (pan) / tilt wall bracket
Optional Accessories	MTC-PC2 terminal panel coverMTC-CBT-SMB1 Stand-Mount Bracket for use with 35 mm heavy duty speaker stand MTC-CBT-FM2 flush-mount low-profile wall-mount bracket
