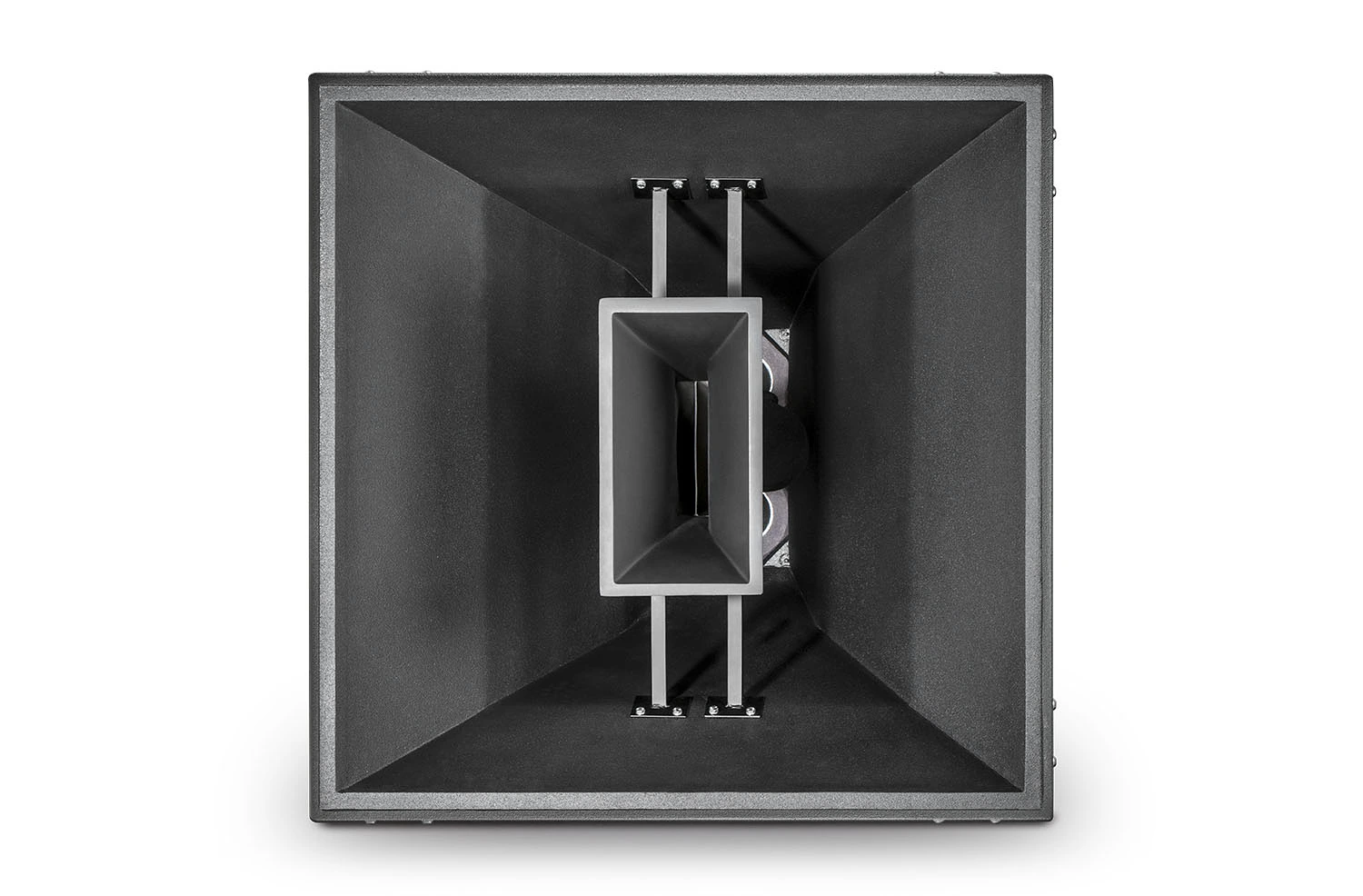

JBL Professional PD764i

Większe obrazy

Dwudrożny głośnik o mocy wyjścia 8 cali z tutulem klaksonu 60° x 40°

Głośnik Precision Directivity™ modelu PD764i zapewnia wzmacnianie dźwięku o dużym wpływie na odległościach przekraczających zasięg konstrukcji z pojedynczym sterownikiem. Pojedynczy moduł generuje ponad 104 dB SPL (ciągle) na odległościach 50 m (165 stóp). PD764i może być używany w skupiskach z innymi modułami rodziny PD lub pojedynczo jako część rozproszonego systemu.

Funkcje

Kąt pokrycia 60° na 40° – symetryczne wymiary czołowe umożliwiają orientację poziomą lub pionową w zestawie.
Moduł podwójnego sterownika HF IFS™ Interference Free Summation eliminuje destrukcyjne interferencje i zwiększa moc wyjściową o 6 dB.
Podwójne sterowniki kompresji 2432H z membranami o średnicy 3"
Podwójne sterowniki diapazonowe ze skrzynią rogową CMCD-82H o średnicy 8" zapewniają moc wyjściową większą o 6 dB niż tradycyjne konstrukcje.
Kontrola wzorca utrzymywana poniżej 400 Hz.
Coaxialny układ modułu mid/high-frequency poprawia arreyowalność średnich częstotliwości i minimalizuje rozmiary.
Zintegrowany system zawieszenia upraszcza projektowanie i budowę zestawów.

W celu poprawy niezawodności w warunkach pogodowych i zmniejszenia infiltracji wody wymiary obudowy modeli WRC i WRX mogą różnić się od wymiarów modeli standardowych. Aby uzyskać rysunki i/lub informacje o wymiarach modeli WRC i WRX, skontaktuj się z CustomAudio@harman.com.

Pobrania

Data Sheets

	Rozmiar	Przesłano
PD764i Spec Sheet zaktualizowano: paź 2020	252 KB	paź 2020

Manuals

	Wersja	Język	Rozmiar	Przesłano
Weather Resistant Configurations wersja A, zaktualizowano: maj 2023	A		86,1 KB	maj 2023

Brochures

	Język	Rozmiar	Przesłano
Loudspeakers for Sports Facilities zaktualizowano: lip 2024		5,71 MB	lip 2024

CAD Drawings

	Wersja	Rozmiar	Przesłano
PD700i Series Customer Drawings wersja 1.0, zaktualizowano: gru 2025	1.0	1,26 MB	gru 2025
PD700i Series Revit/BIM Library wersja 1.0, zaktualizowano: gru 2025	1.0	4,32 MB	gru 2025

Tech Notes

	Rozmiar	Przesłano
Tech Note: Forward Steered Arrays in Precision Directivity™ Speaker Systems zaktualizowano: paź 2020	658 KB	paź 2020
Tech Note: JBL Precision Directivity™ PD700 Series Co-Axial Mid/High Speaker Systems zaktualizowano: paź 2019	389 KB	paź 2019
Tech Note: Cone Midrange Compression Drivers (CMCD) zaktualizowano: paź 2020	1,98 MB	paź 2020
Tech Note: Progressive TransitionTM (PT) Waveguides zaktualizowano: paź 2019	4,47 MB	paź 2019
Tech Note: Basic PD5322 and PD5122 Array Applications zaktualizowano: paź 2020	3,97 MB	paź 2020

Simulation Data

	Wersja	Rozmiar	Przesłano
PD700i Series EASE GLL Files wersja 1.0, zaktualizowano: gru 2025	1.0	197 KB	gru 2025
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023

Speaker Tunings

	Rozmiar	Przesłano
PD700i & PD700i-215 Tunings Files zaktualizowano: lis 2020	420 KB	lis 2020

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	200 Hz to 19.5 kHz
Frequency Response (±3 dB)	230 Hz - 18.5 kHz
Coverage Pattern	60° x 40°
Directivity Index (DI)	13 dB
System Sensitivity (1w @ 1m)	Passive Mid-High: 110 dB SPL
Maximum SPL (1m)	MHF - 142 dB Peak
Transducer Power Rating (AES)	MHF - 400 W (1600 W Peak)
Crossover Frequencies	1.2 kHz
DSP	Custom DSP for Crown ITHD and IT4x3500HD amplifiers
MF Driver	2 x JBL CMCD-82H midrange driver with 200 mm (8 in) diameterDifferential Drive® dual 75 mm (3 in) voice coil
HF Driver	2 x JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Nominal Impedance	MF: 4 ohms HF: 16 ohms
Enclosure	Trapezoidal with Rectangular sides, combination of 18 mm and 16 mm (5/8 in) exterior grade birch plywood
Enclosure WRC/WRX Version	For direct exposure or extreme environments, berglassed with stainless steel hardware
Grille	Black powder coated zinc treated 14 gauge perforated steel with black foam backing
Grille WRC/WRX Version	Three layer grille assy consisting of 16-gauge powder coated S.S., backed with O.C. foam and S.S. mesh
Input Connector	NL4 for bi-amp operation
Input Connectors WRC/WRX Version	4 conductor 16 awg direct burial cable assy 20 length
Environmental	Available WRC/WRX Version: IP55
Suspension Attachment	52 total points (12 top and bottom, 11 each side, 6 back), M10 threaded hardwar
Dimensions (H x W x D)	991 mm x 991 mm x 1145.8 mm(39.0 x 39.0 x 45.1 in)
Net Weight (each)	215 lbs (97.7 kg)
Crossover Modes	Passive
System Power Rating	MHF - 400 W (1600 W Peak) (AES rated)
