AW295-LS

Głośnik dwudrożny o dużej mocy, odporny na warunki atmosferyczne, z 1 x 12" niskoczęstotliwościowym / Zgodny z normą EN 54-24 do zastosowań w systemach alarmowych

AW295-LS
Większe obrazy

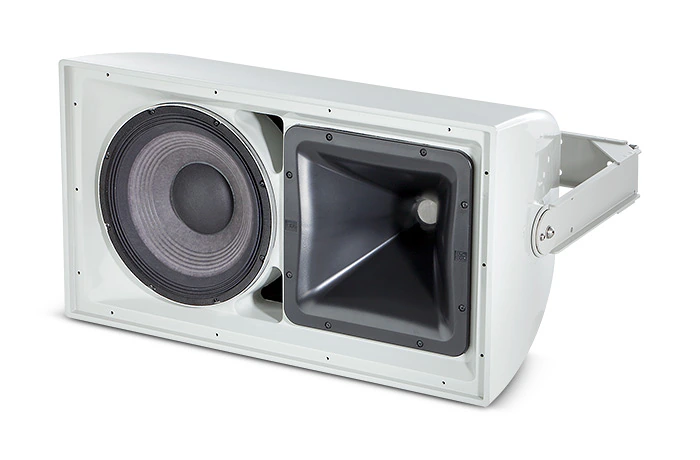

Części są zapieczętowane w modelach LS (zdjęcie pokazuje model bez LS).

Wysokomocny 2-drożny głośnik zewnętrzny z 1 x 12" niskotonowym i obracalnym rogiem akustycznym do zastosowań w systemach ewakuacji

AW295-LS to wysokomocny, lekki, 2-drożny, pełnozakresowy system głośnikowy składający się z dualnego głośnika niskotonowego JBL Differential Drive 2262H 300 mm (12 cali) z dwiema cewkami głosnościowymi i dwulukową szczeliną magnetyczną oraz wysokotonowego sterownika kompresyjnego 2432H z wyjściem 38 mm (1,5 cala) i cewką głosnościową 75 mm (3 cale). Falowód o dużym formacie Progressive Transition zapewnia doskonałe pokrycie 90° x 50°. Falowód jest obracalny, dzięki czemu system głośnikowy można wykorzystywać zarówno w orientacji pionowej, jak i poziomej.



Funkcje

  • Obudowa odporna na warunki atmosferyczne, wykonana w całości z włókna szklanego
  • Zgodna z normą EN 54-24 do zastosowań w systemach bezpieczeństwa pożarowego
  • Kąt pokrycia 90° x 50°
  • Głośnik niskotonowy 2262H Differential Driver®
  • Głośnik wysokotonowy 2432H z kompresorem
  • Duży falowód PT™ Progressive Transition zapewniający doskonałą kontrolę kierunkowości i niskie zniekształcenia
  • Obrotowy falowód do orientacji pionowej lub poziomej
  • Dostępne wykończenie w kolorze szarym i czarnym
  • Dołączony transformator 400 W, 70/100V
  • Dołączony uchwyt montażowy typu U



Zastosowania

  • Obiekty sportowe
  • Venueów tematycznych
  • Centra rozrywki na świeżym powietrzu
  • Parki wodne


Pobrania

Dokumenty Bezpieczeństwa
  Język Rozmiar Przesłano
file type icon AW295-LS Certificate
en zaktualizowano: kwi 2026
en  107 KB kwi 2026
Specifications
  Rozmiar Przesłano
file type icon AW295-LS Spec Sheet
zaktualizowano: paź 2020
1,08 MB paź 2020
Brochures
  Język Rozmiar Przesłano
file type icon Loudspeakers for Sports Facilities
en zaktualizowano: lip 2024
en  5,71 MB lip 2024
CAD Drawings
  Rozmiar Przesłano
file type icon AW/AWC Drawings PDF
zaktualizowano: paź 2020
284 KB paź 2020
file type icon AW-LS Drawings 2D/3D DXF
zaktualizowano: paź 2020
939 KB paź 2020
Compliances
  Rozmiar Przesłano
file type icon AW Series Declaration of Conformity
zaktualizowano: paź 2020
141 KB paź 2020
Simulation Data
  Wersja Rozmiar Przesłano
file type icon JBL Pro ALL CLF Files
wersja 12-10-21, zaktualizowano: maj 2023
12-10-21  24 MB maj 2023
file type icon Ease SPK/DLL Files - Full JBL Pro Line
zaktualizowano: maj 2024
  21 MB maj 2024
Safety Sheets
  Rozmiar Przesłano
file type icon AW Series EN54 Certificate
zaktualizowano: lis 2025
525 KB lis 2025
Speaker Tunings
  Wersja Rozmiar Przesłano
file type icon Commercial, CBT, and AWC Tunings 220616
wersja A, zaktualizowano: maj 2023
557 KB maj 2023
Ease Data
  Rozmiar Przesłano
file type icon AW-AWC Ease Files
zaktualizowano: paź 2019
867 KB paź 2019
file type icon AW Series - EASE GLL
zaktualizowano: mar 2026
2,48 MB mar 2026
CLF Files
  Rozmiar Przesłano
file type icon AW-AWC CLF Files
zaktualizowano: paź 2019
1,45 MB paź 2019
Install Guides
  Rozmiar Przesłano
file type icon AW Bracket Instructions
zaktualizowano: paź 2020
58,1 KB paź 2020

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB) 74 Hz – 20 kHz
Frequency Response (±3 dB) 106 Hz – 18 kHz
Coverage Pattern 90° x 50°, rotatable waveguide
Directivity Factor (Q) 12.6
Directivity Index (DI) 11 dB
Crossover Frequency 1.3 kHz
System Power Rating 400 W (1600 W peak), 100 hrs
Maximum SPL (1m) 125 dB-SPL cont avg (131 dB peak)
Maximum SPL (@ 4m) 111.92 dB
System Sensitivity (1w @ 1m) 98 dB SPL
Sensitivity (1W @ 4m) 85.9 dB SPL
Transformer Taps 70V: 400 W, 200 W, 100W100V: 400W, 200W
LF Driver 1 x JBL 2262H 300 mm (12 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
Nominal Impedance 8 ohms
Sensitivity (1W @ 1m, within operational band) 96 dB SPL
HF Driver JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
Sensitivity 113 dB SPL
Waveguide PT-H95HF-1
Enclosure Hand-Laminated Fiberglass, gray gelcoat (similar to Pantone 420C), available in black (-BK)
Suspension Attachment 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Grille Three layer grille assemblies consisting of 16-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Input Connector CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Environmental IP55C per IEC529
Dimensions (H x W x D in horizontal cabinet orientation) 409 x 732 x 452 mm(16.1 x 28.8 x 17.8 in)
Net Weight (each) 25.2 kg (55.5 lb)
