JBL Professional AM5212/00

Większe obrazy

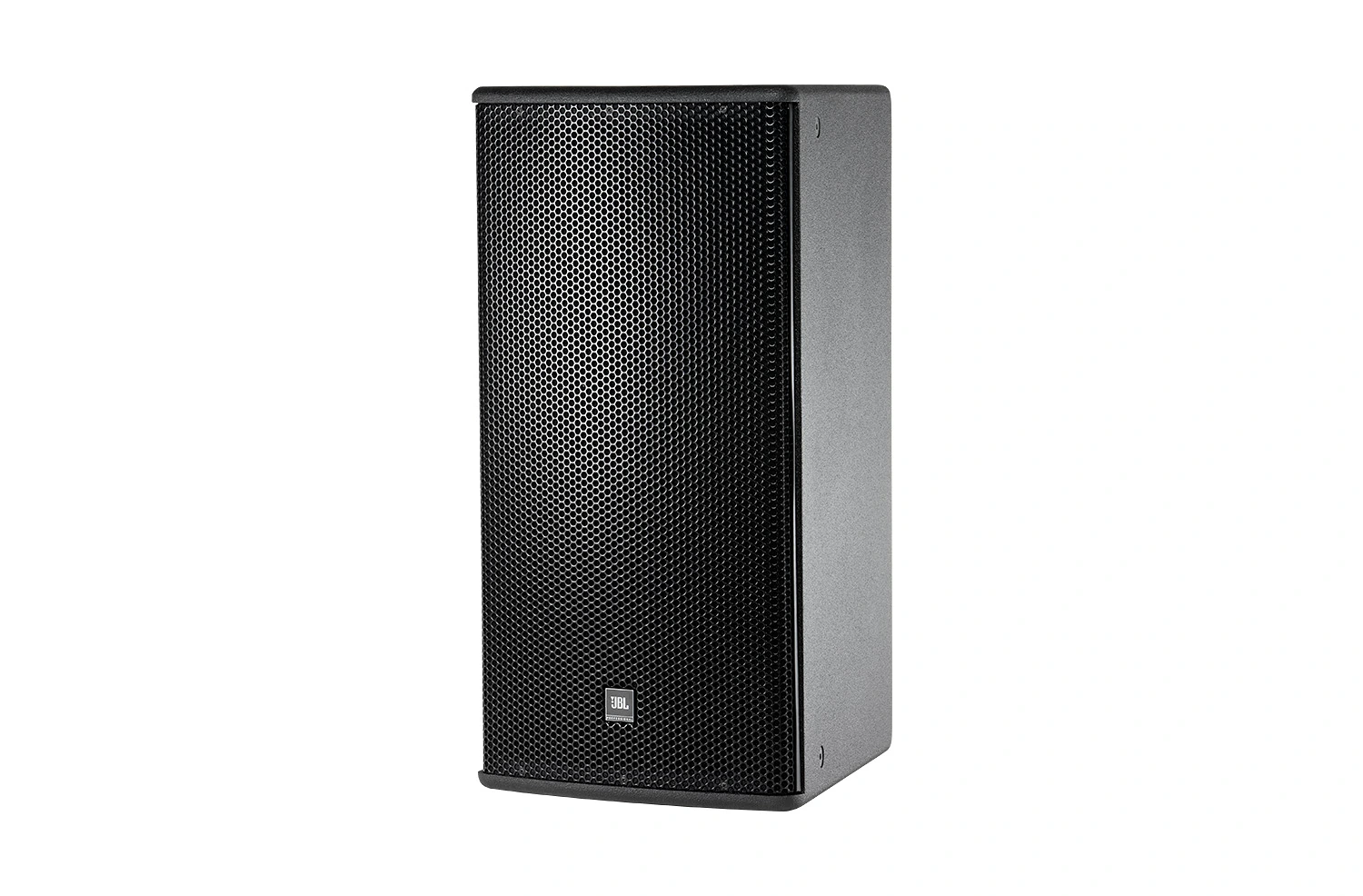

Głośnik dwudrożny 12-calowy z obrotowym falowodem 100° x 100°

AM5212/64 to lekki, dwudrożny, pełnozakresowy system głośnikowy o średniej mocy, zbudowany z niskotonowego przetwornika 262H-1 o średnicy 300 mm (12 cali) w technologii JBL Differential Drive® z podwójną cewką drgającą i podwójną szczeliną magnetyczną oraz wysokotonowego przetwornika kompresyjnego 2408H-1 z gardzielą 38 mm (1,5 cala) i cewką drgającą 38 mm (1,5 cala). Wielkoformatowy falowód PT™ Progressive Transition zapewnia doskonałe pokrycie 60° x 40°. Falowód jest obrotowy, dzięki czemu system głośnikowy może pracować zarówno w orientacji pionowej, jak i poziomej. Pasywne zwrotnice o dużym nachyleniu charakterystyki minimalizują nakładanie się pasm. Dobrze kontrolowana charakterystyka poza osią zwiększa możliwość tworzenia szyków.

Funkcje

100° x 100° Coverage
262H-1 Differential Drive® Low-Frequency Driver
2408H-1 High-Frequency Compression Driver
Large PT™ Progressive Transition waveguide for excellent pattern control and low distortion
Rotatable waveguide for vertical or horizontal orientation
Bi-Amp/Passive Switchable
Bi-amp and Passive Mode FIR Tuning Set Delivers Optimized Frequency & Phase Response, Coverage Consistency, and Sound Quality
Available in Black, White and WRC/WRX weather resistant finishes

Applications

Performing Arts Facilities
Theatrical Sound Design
Auditoriums
Worship Facilities
Live Clubs
Dance Clubs
Sports Facilities
Themed Entertainment Venues

To improve reliability in weather conditions and reduce water ingress, cabinet dimensions of WRC & WRX models may be different than standard model dimensions. Contact CustomAudio@harman.com for drawings and/or dimension information of WRC & WRX models.)

Pobrania

Specifications

	Rozmiar	Przesłano
AM5212/00 Spec Sheet zaktualizowano: paź 2020	543 KB	paź 2020

Manuals

	Wersja	Język	Rozmiar	Przesłano
AE Series Array Guide zaktualizowano: lip 2024			1,12 MB	lip 2024
Weather Resistant Configurations wersja A, zaktualizowano: maj 2023	A		86,1 KB	maj 2023
AE Series U-Bracket Handbook zaktualizowano: lip 2024			597 KB	lip 2024
AE/PD Connector Pinout Guide zaktualizowano: paź 2019			8,25 KB	paź 2019
Painting AE Loudspeaker Cabinets zaktualizowano: mar 2025			115 KB	mar 2025

Brochures

	Język	Rozmiar	Przesłano
AE Series Brochure zaktualizowano: paź 2020		4,05 MB	paź 2020
AM Brochure zaktualizowano: paź 2020		1,54 MB	paź 2020
Loudspeakers for Sports Facilities zaktualizowano: lip 2024		5,71 MB	lip 2024

CAD Drawings

	Wersja	Rozmiar	Przesłano
AE Series - Customer Drawings wersja 2.0, zaktualizowano: maj 2024	2.0	2,69 MB	maj 2024
AE Series - WR Models Customer Drawings wersja 3.0, zaktualizowano: kwi 2026	3.0	3,8 MB	kwi 2026
AE Series - Revit/BIM Files wersja 11.0, zaktualizowano: lip 2024	11.0	730 KB	lip 2024

Compliances

	Rozmiar	Przesłano
AE Series - AM5000 Declaration of Conformity zaktualizowano: paź 2020	91,6 KB	paź 2020

Simulation Data

	Wersja	Rozmiar	Przesłano
Ease SPK/DLL Files - Full JBL Pro Line zaktualizowano: maj 2024		21 MB	maj 2024
JBL Pro ALL CLF Files wersja 12-10-21, zaktualizowano: maj 2023	12-10-21	24 MB	maj 2023

Preset Libraries

	Rozmiar	Przesłano
AE Series DCi Series Preset Library zaktualizowano: maj 2024	471 KB	maj 2024

Jeśli któryś z powyższych linków wyświetla dziwne znaki w przeglądarce, kliknij plik prawym przyciskiem myszy, aby zapisać go na komputerze.

Części i serwis

Specyfikacje

Frequency Range (-10dB)	37 Hz – 20 kHz
Frequency Response (±3 dB)	43 Hz – 20 kHz
Coverage Pattern	/64: 60° x 40°/66: 60° x 60°/95: 90° x 50°/00: 100° x 100°/26: 120° x 60°
Crossover Modes	Bi-amp/Passive switchable
Passive Crossover Frequency	1.5 kHz
Transducer Power Rating (AES)	LF: 400 W (1600 W peak), 2 hrs300 W (1200 W peak), 100 hrsHF: 40 W (160 W peak), 2 hrs
System Power Rating	Passive mode: 300 W (1200 W peak), 100 hrs
Maximum SPL (1m)	Bi-amp mode: LF: 122 dB HF: 131 dB
System Sensitivity (1w @ 1m)	Passive mode: 96 dB SPL
LF Driver	1 x JBL 262H-1 300 mm (12 in ) driver with 50.8 mm (2 in) dual voice coil
Nominal Impedance	8 ohms
Sensitivity (1W @ 1m, within operational band)	97 dB SPL
HF Driver	JBL 2408H-1, 38 mm (1.5 in) exit compression driver, 38 mm (1.5 in) voice coil
Sensitivity	113 dB SPL
Waveguide	PT-H126HF-1
Enclosure	Trapezoidal with 15 degree side angles, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	15 points (4 top, 4 bottom, 2 each side, 3 rear), M10 threaded hardware
Finish	Black DuraFlex™ finish. White available upon request.
Grille	Powder coated 14 gauge perforated steel, with acoustically transparent black foam backing.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. Speakon in parallel with barrier strip for loop-through.
Environmental	Mil-Std 810; IP-x3 per IEC529
Dimensions (H x W x D in vertical orientation)	713 x 371 x 458 mm(28.06 x 14.6 x 18.1 in)
Net Weight (each)	20.2 kg (45 lb)
Optional Accessories	M10 x 35 mm forged shoulder eyebolts with washers U-Bracket MTU-3
System Power Rating	Passive mode: 300 W (1200 W peak), 100 hrs (IEC rated)
Nominal LF Driver Impedance	8 ohms
Nominal HF Driver Impedance	8 ohms
