15インチ セルフパワード超低域サブウーファーシステム(Wi-Fi対応)

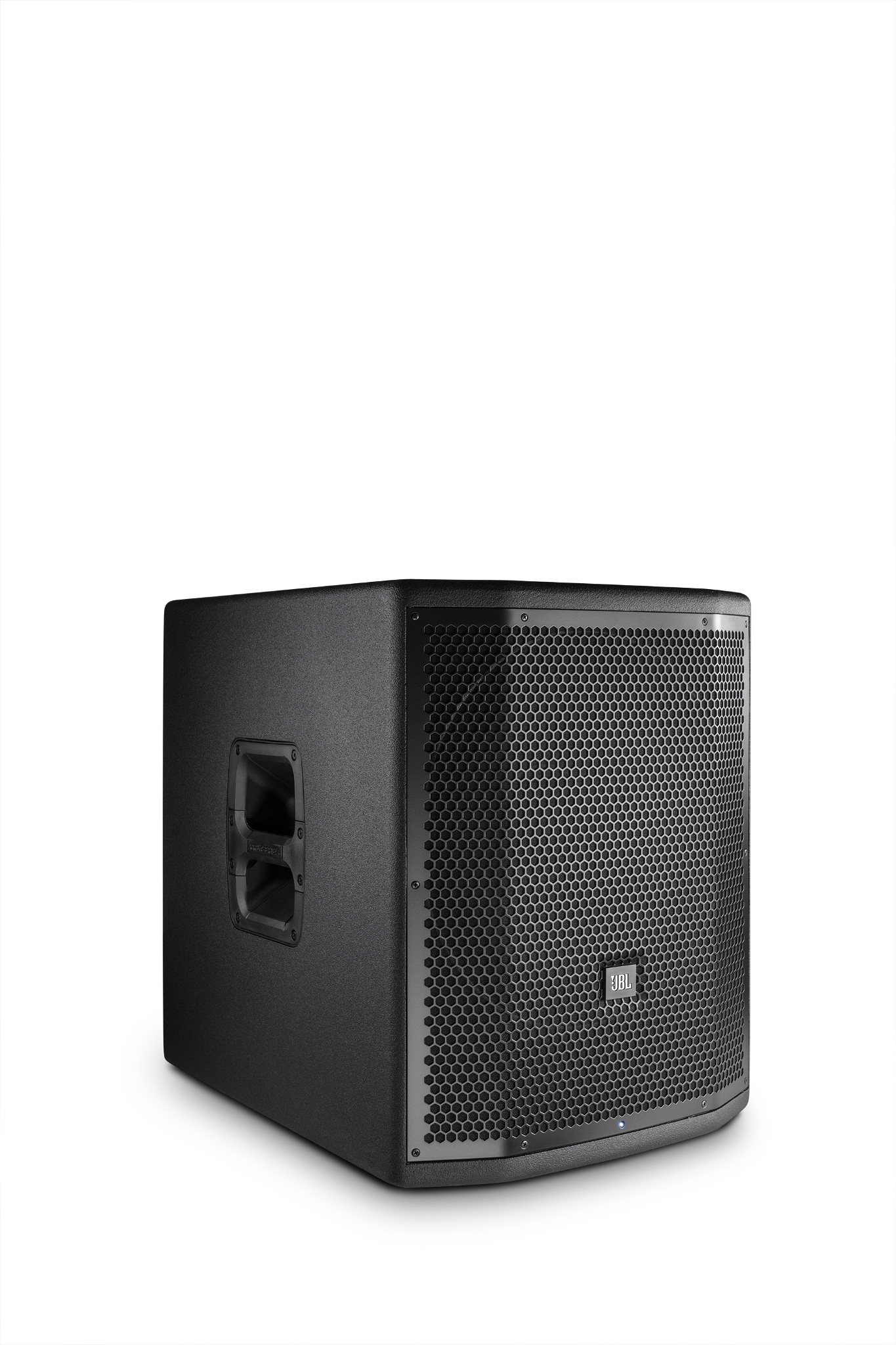

JBL PRX815XLFは、セルフパワード超低域サブウーファーシステムです。JBL 15インチウーファーと1500WクラスDアンプを搭載し、軽量コンパクトな筐体で圧倒的な出力を実現します。
画像を拡大
特長
- 内蔵Wi-Fiにより、会場内のどこからでもシステムをワイヤレスでコントロール可能
- iOS・Android対応の無料PRX Connectモバイルアプリにより、音量レベル、8バンドパラメトリックEQ、最大50msのスピーカーディレイをワイヤレスでコントロールし、サウンドを微調整可能
- クラス最高水準の1500Wアンプが、会場全体を満たす十分なパワーを供給
- JBL Differential Drive® トランスデューサーにより、軽量設計ながら高SPLを実現
- 次世代JBLネオジムコンプレッションドライバー
- 再設計されたCrown入力テクノロジー:XLR、1/4"、RCA入力およびXLRループスルーを装備
- インテリジェント可変速ファンは必要時のみ作動し、ノイズを低減
- 更新されたチューニングにより、フラットな周波数特性と滑らかなオフアクシス特性を実現
- 耐久性の高い木製キャビネット、ツアー実績のあるDuraFlex™ フィニッシュ、凹みにくい16ゲージグリル
- ユニバーサル電源により世界中で使用可能
- dbx Type IV™ リミッターにより、高音量でもクリアで正確なサウンドを確保
- 有名なJBL 100時間パワーテストを含む過酷なテストにより、信頼性の高いパフォーマンスを保証
アプリケーション
- PRX815XLF超低域サブウーファーは、サブベース帯域を正確かつパワフルに再生するよう設計・開発されました。サブ/サテライトシステムの単体サブウーファーとして、または拡張可能な大規模サウンド補強システムの一部として複数台使用する場合でも、PRX815XLFは卓越した効率とコントロール性能を発揮します。スタッキング可能な軽量設計により、迅速なセットアップと撤収が可能です。堅牢な構造のため、AVレンタル在庫に最適です。統合ステレオパススルーにより、PRXフルレンジシステムに対する最も強力な低域補完を実現します。極性反転オプションの追加により、システム最適化がさらに容易になります。PRX800サブウーファーには標準M20ネジ式ポールカップが装備されており、ほとんどの最新サブウーファー取付スピーカーポールに対応します。

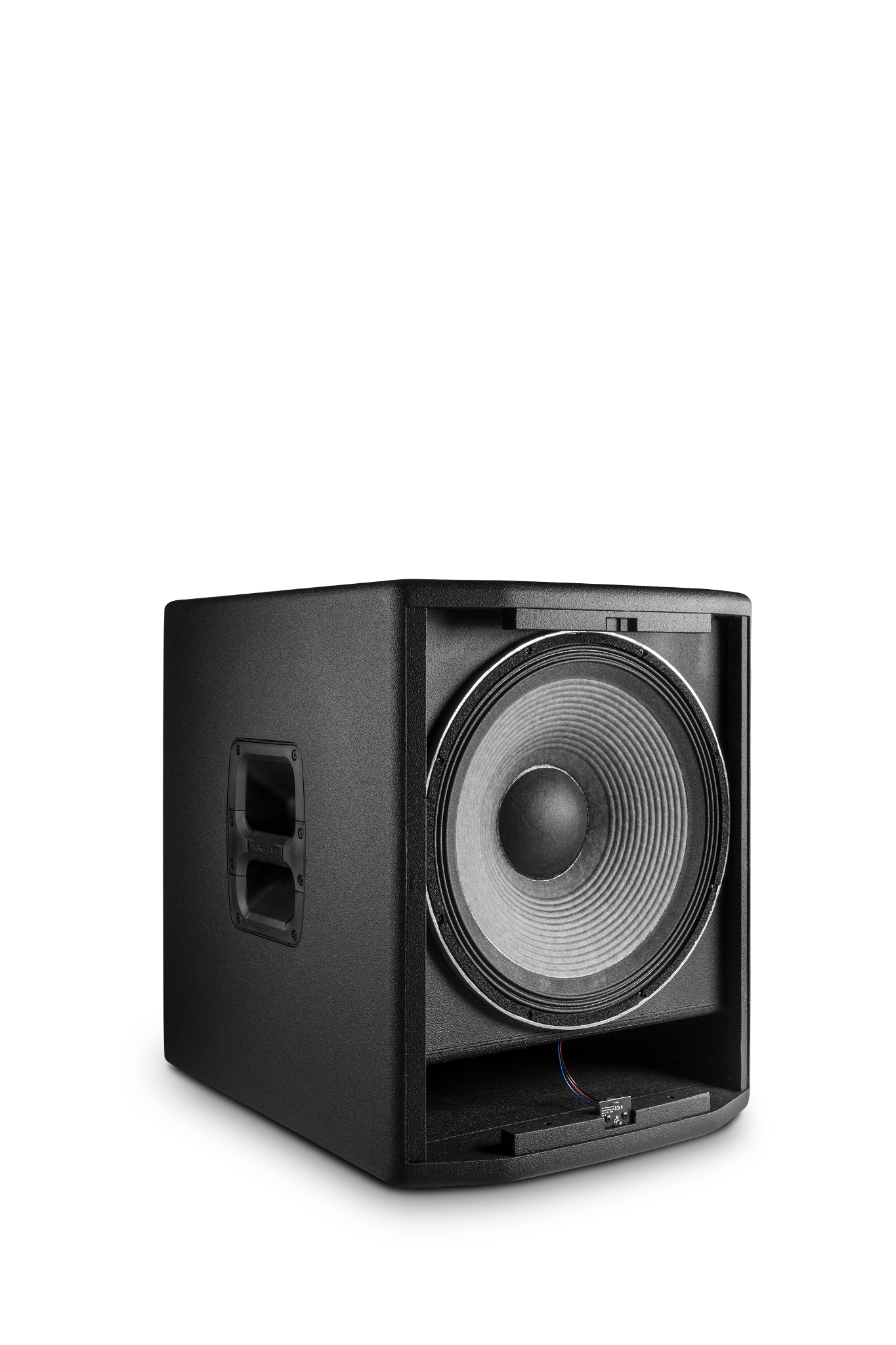

- PRX815XLFは、オンボードDSP EQパラメーターのリモートWi-Fiコントロール機能を備えたハイパフォーマンスセルフパワードサブウーファーシステムです。PRX815XLFは、1500WクラスDパワーアンプで駆動される強力な2275H Differential Drive® デュアルボイスコイルおよび磁気ギャップウーファーで構成されています。高度なDSPがフル機能入力セクションの中核を担い、ユーザー選択可能なクロスオーバー機能、極性最適化、保護機能、ダイナミックリミッティング、個別コンポーネント最適化を提供します。
- すべてのPRX800キャビネットは、18mm厚の強度が高く軽量なポプラ合板で製造され、本実加工により構造的強度を確保しています。すべてのPRX800シリーズキャビネットは、JBLのツアー実績のあるDuraFlex™ フィニッシュで保護されています。グリルは凹みにくい16ゲージスチール製、ハンドルは強度と耐久性を高めるため軽量ガラス繊維強化ナイロン製です。すべてのM10サスペンションポイントは14ゲージスチール製で、各ポイントは1000ポンドの降伏強度でテストされています。

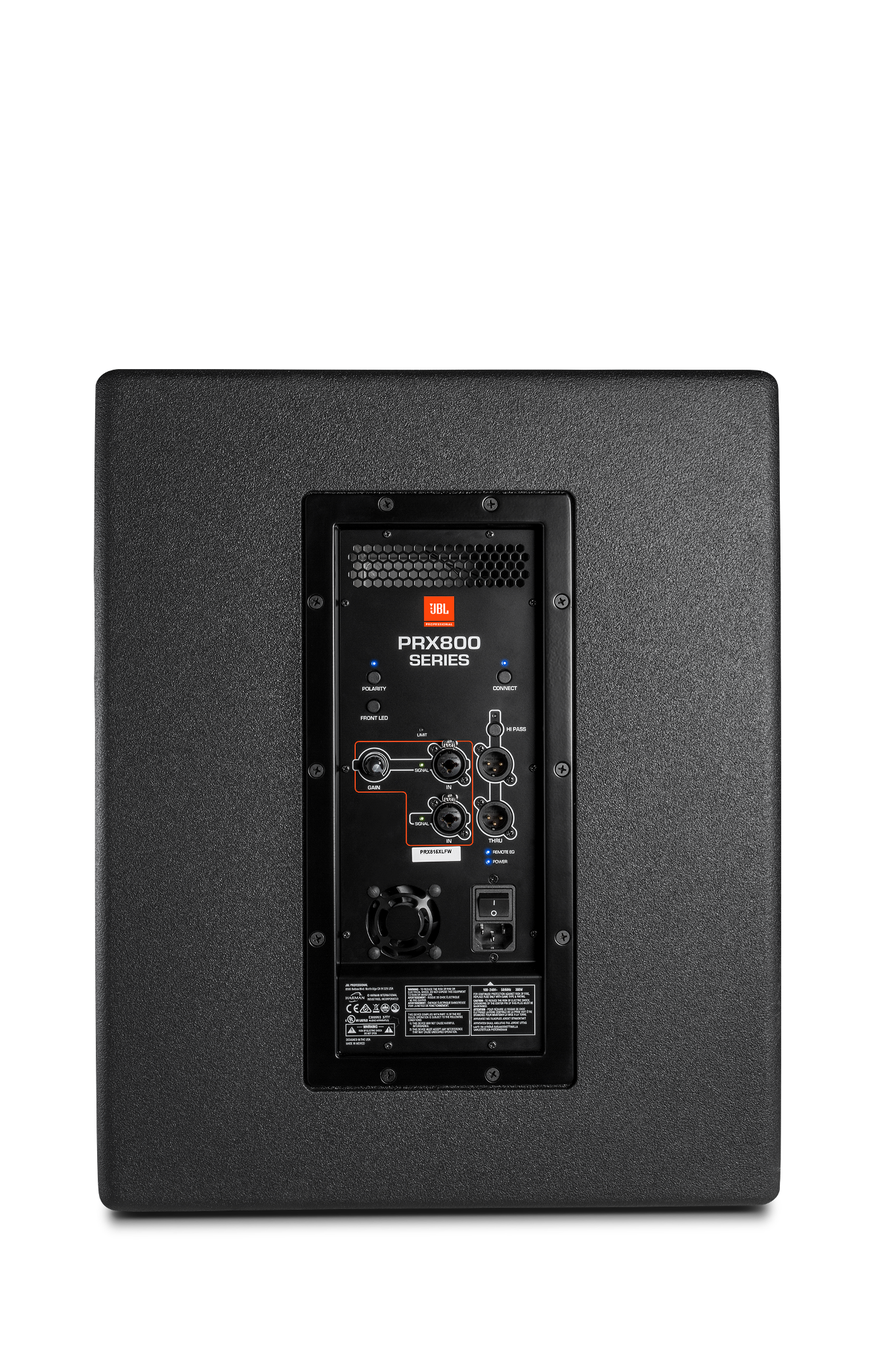

- アンプ入力パネルは、XLRまたは1/4インチジャック対応のステレオ入力を装備しています。ユーザー選択可能なクロスオーバーにより、ステレオ出力に接続されたフルレンジシステムへのスムーズな移行を実現します。信号検出およびリミッターインジケーターがシステムステータスを表示し、レベルコントロールノブによる最適なレベル設定をサポートします。
ダウンロード
Data Sheets
| サイズ | |
|
|
766KB |
|
|
924KB |
Manuals
| サイズ | |
|
|
1.3MB |
Compliances
| サイズ | |
|
|
143KB |
Software
| サイズ | |
|
|
|
|
|
User Guides
| サイズ | |
|
|
1.79MB |
HI-RES IMAGEs
| サイズ | |
|
|
3.34MB |
|
|
1.59MB |
|
|
1.69MB |
Install Guides
| サイズ | |
|
|
445KB |
上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。
パーツ＆サービス
仕様
| System Type | Self Powered 15” subwoofer |
| Maximum SPL Output | 131 dB peak |
| Frequency Range (-10 dB) | 36 Hz - 98 Hz |
| Frequency Response (±3 dB) | 40 Hz – 87 Hz |
| Inputs | Two Balanced female XLR/ 1/4” combo connectors |
| Input Impedance | 20K Ohms (balanced) |
| Signal Indicators | Limit: Yellow LED indicates peak output has been reached and dsp limiter is acting Signal: Green LED indicates signal presentPower: Blue indicates system has power and ready to pass audio. |
| Dynamic Control (Input) | dbx Type IV™ limiter circuit |
| System Low Pass | 80 Hz DSP |
| Loop out Crossover Frequency | 80 Hz Digital 24db/octave Linkwitz-Riley Filter |
| Design | Highly efficient Class-D amplifier |
| Power Rating | 1500W |
| AC power input | 100V - 240V ~ 50/60 Hz |
| LF Driver | 1 x JBL 2275H 15 in woofer |
| Enclosure | Rectangular, 18 mm, birch-poplar mix |
| Transport | 2 x injection molded handles with backing cup |
| Finish | Obsidian DuraFlex™ finish |
| Grille | Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing. |
| Dimensions (H x W x D) | 548 mm x 446 mm x 572 mm (21.6 in x 17.5 in x 22.5 in) |
| Net Weight | 26.3 kg (58.0 lb) |
| Gross Weight | 30.3 kg (66.8 lb) |
| Mic Inputs | 2 |
| Phantom Power | No |
| EQ | 8-band parametric EQ |
| Effects | 25 parametric EQ's and speaker delay |
| Outputs | 1 x XLR (mix out) |
