デュアル15インチサブウーファー

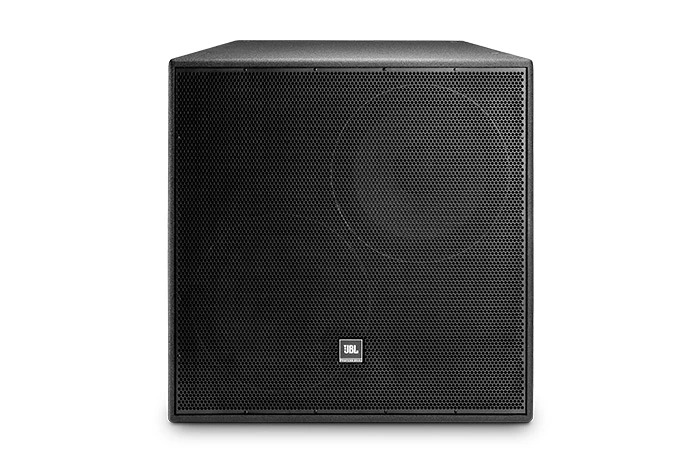

PD525Sは、380 mm（15インチ）デュアルコイル - デュアルギャップ差動ドライブ®低域ドライバ2基を備えた高出力低域スピーカーです。フロントロード型ベント式構成で、台形キャビネットにはM10ねじ付きサスペンションポイントが装備されています。
拡大画像
特長
- 2つの高出力380 mm（15インチ）低周波ドライバー
- 低周波数40 Hzまでの拡張
- すべてのPD500シリーズモデルと互換性のあるエンクロージャー寸法
用途
- スポーツ施設
- パフォーマンススペース
- オーディトリアム
- 礼拝施設
気象条件での信頼性を向上させ、水の浸入を減らすため、WRC & WRXモデルのキャビネット寸法は標準モデルの寸法と異なる場合があります。WRC & WRXモデルの図面および/または寸法情報については、CustomAudio@harman.comにお問い合わせください。
ダウンロード
Specifications
| サイズ | |
|
|
420KB |
バージョン B,
更新: 2024年4月
Manuals
| サイズ | |
|
|
730KB |
|
|
86.1KB |
Brochures
| サイズ | |
|
|
443KB |
|
|
5.71MB |
CAD Drawings
| サイズ | |
|
|
372KB |
|
|
4.22MB |
Simulation Data
| サイズ | |
|
|
606KB |
|
|
459KB |
Declaration of Conformity
| サイズ | |
|
|
139KB |
Preset Libraries
| サイズ | |
|
|
317KB |
上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。
パーツとサービス
仕様
| Frequency Range (-10dB) | 28 Hz to 3.8kHz |
| Frequency Response (±3 dB) | 40 Hz to 1.1kHz |
| Transducer Power Ratings (AES) | 2000 W (8000 W peak) 2 hrs |
| System Power Rating | 1000 W, 100 hrs |
| Sensitivity | 102 dB (avg 40-1kHz) |
| Maximum SPL (1m) | 135 dB cont (141 dB peak) |
| Input Modes | Drivers Parallel/Drivers Discrete |
| Nominal Impedance | 4 ohms in parallel-drive mode, 2 x 8 ohms in discrete drive mode |
| LF Driver | 2 x JBL 2275H 380 mm (15 in) Dual Coil - Dual Gap Differential Drive® drivers with 75 mm (3 in) voice coils. |
| Enclosure | Trapezoidal with 10 degree side angles, 18 mm exterior grade 11-ply Finnish birch plywood. |
| Suspension Attachment | 20 points (5 top, 5 bottom, 4 each side, 2 rear), M10 threaded hardware (eyebolts NOT included, see optional accessories). |
| Finish | Black DuraFlex™ finish. White (-WH) available upon request. |
| Optional Weather Resistant Versions | WRC for outdoor placement where the loudspeaker will be sheltered from direct exposure to the elements. WRX for direct exposure or extreme environments, such as tropical or beach, or in areas with salt air, extreme high humidity or rapid changes in temperature. See WRC/WRX configuration sheet for details. |
| Grille | Powder coated 14 gauge perforated steel, acoustically transparent backing |
| Input Connectors | CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. |
| Environmental | Mil-Std 810; IP-x3 per IEC529. For higher environmental ratings, use WRC or WRX. |
| Optional Accessories | 229-00009-01 kit of three M10 x 35 mm forged shoulder steel eyebolts. |
| Nominal LF Driver Impedance | 4 ohms in parallel-drive mode 2 x 8 ohms in discrete drive mode |
| Dimensions (H x W x D in vertical orientation) | 782 mm x 783 mm x 670 mm 30.8 in x 30.8 in x 26.4 in |
| Net Weight (each) | 53.4 kg (118 lb) |
