JBL Professional MD2

拡大画像

Bi-Amplified, High Power Loudspeaker System

JBL’s Marquis Dance Club Series is a state-of-the-art family of loudspeaker systems designed specifically for the Dance Club Market. MD2 is a mid-high module utilizing two of JBL’s eight inch 2169H Differential Drive® transducers for mid-band reproduction and the 2453H-SL for high-frequencies, the MD2 handles frequencies from 300 Hz to 20 kHz. The MD2 is intended to be used in conjunction with the MD1 super tweeter, MD3 low-frequency system, and MD7 ultra high-output subwoofer system. When all elements are combined they complete a high energy five-way dance system with unprecedented fidelity, clarity, and breathtaking purity.

特長

Dual JBL 2169H 8" Neodymium Differential Drive® mid-range drivers
Large format JBL 2453H-SL
4" damped titanium diaphragm compression driver
Low Distortion
High Fidelity

Applications

Sophisticated dance clubs
Anywhere high energy dance music is required

ダウンロード

ドキュメント

	言語	サイズ	アップロード日
Marquis Dance Brochure 更新: 2026年4月		538KB	2026年4月
MD2 Spec Sheet 更新: 2026年4月		857KB	2026年4月

Data Sheets

	サイズ	アップロード日
MD2 Spec Sheet 更新: 2019年10月	857KB	2019年10月

Specifications

	サイズ	アップロード日
Marquis Dance Club Series Spec Sheets 更新: 2019年7月	3.97MB	2019年7月

Brochures

	サイズ	アップロード日
Marquis Dance Club Series Brochure 更新: 2019年7月	538KB	2019年7月

CAD Drawings

	サイズ	アップロード日
Marquis Dance Series Customer Drawings PDF 更新: 2019年10月	205KB	2019年10月
Marquis Dance Series 3D DXF Drawings 更新: 2019年10月	10.4MB	2019年10月
Marquis Dance Series 2D DXF Drawings 更新: 2019年10月	612KB	2019年10月

Compliances

	サイズ	アップロード日
Marquis Dance Club Series Declaration of Conformity 更新: 2019年10月	144KB	2019年10月

Speaker Tunings

	サイズ	アップロード日
Marquis Dance Club Series Tunings 更新: 2019年10月	1.47MB	2019年10月

Images

	サイズ	アップロード日

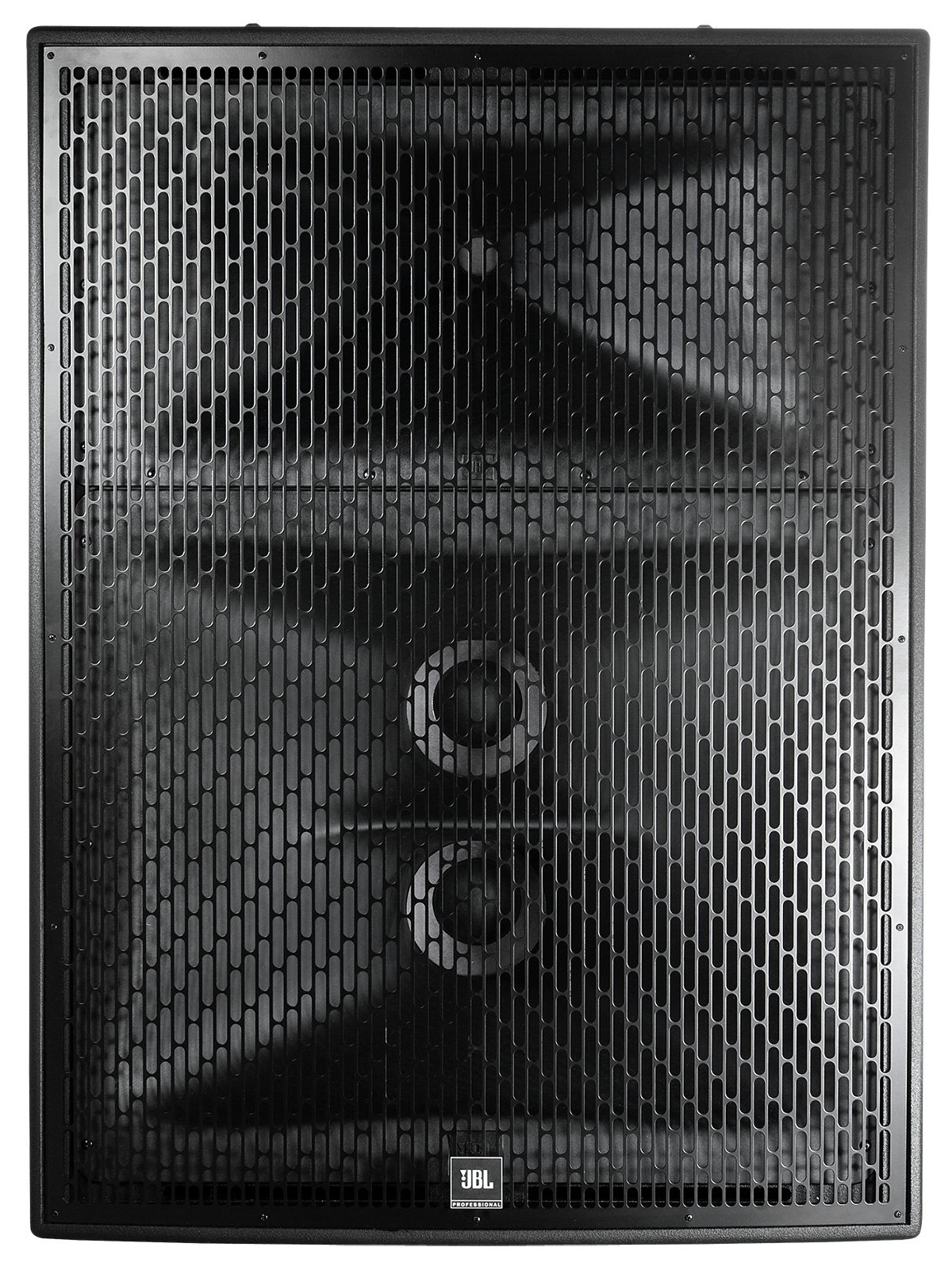

MD2 Hi-Res Image 2 更新: 2019年7月	711KB	2019年7月
MD2 Hi-res image 更新: 2019年7月	534KB	2019年7月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツとサービス

仕様

Frequency Range (-10dB)	270 Hz – 20 kHz
Power Rating	MF: 700 W HF: 100 W
Coverage Pattern	Hor. 90° (-6 dB)Vert. 20° up, 30° down (-6 dB)
Frequency Response (±3 dB)	320 Hz – 20 kHz
Maximum SPL (1m)	MF: 137 dB continuous (143 dB peak)HF: 133 dB continuous (139 dB peak)
Directivity Factor (Q)	10
Directivity Index (dB)	10
Crossover Frequencies	300 Hz, 1.5 kHz
Mid Frequency Driver	2 x 2169H, 200 mm (8 in) Differential Drive® Neodymium magnet with dual 76 mm (3 in) dual voice coil
HF Driver	1 x JBL 2453H-SL, 38 mm (1.5 in) exit compression driver, 100 mm (4 in) voice coil and Neodymium magnet.
Nominal Impedance	MF: 4 ohms; HF: 8 ohms
Sensitivity	MF: 112 dB SPL, 2.83V (2W) @ 1m (3.3 ft)HF: 113 dB SPL, 2.83V (1W) @ 1m (3.3 ft)
Enclosure	Trapezoidal cabinet, 16 mm (5/8 in) exterior grade 11-ply birch plywood
Suspension Attachment	20 x M10 threaded hardware points (5 top, 5 bottom, 4 each side and 2 on the back)
Finish	Black DuraFlex™ finish.
Grille	Powder coated 14 gauge perforated steel.
Input Connector	NL4 Neutrik Speakon® and CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs. NL4 in parallel with barrier strip.
Dimensions (H x W x D)	1143 mm x 844.8 mm x 508.5 mm (45 in x 33.3 x 20 in)
Weight	52.2 kg (115 lb)
