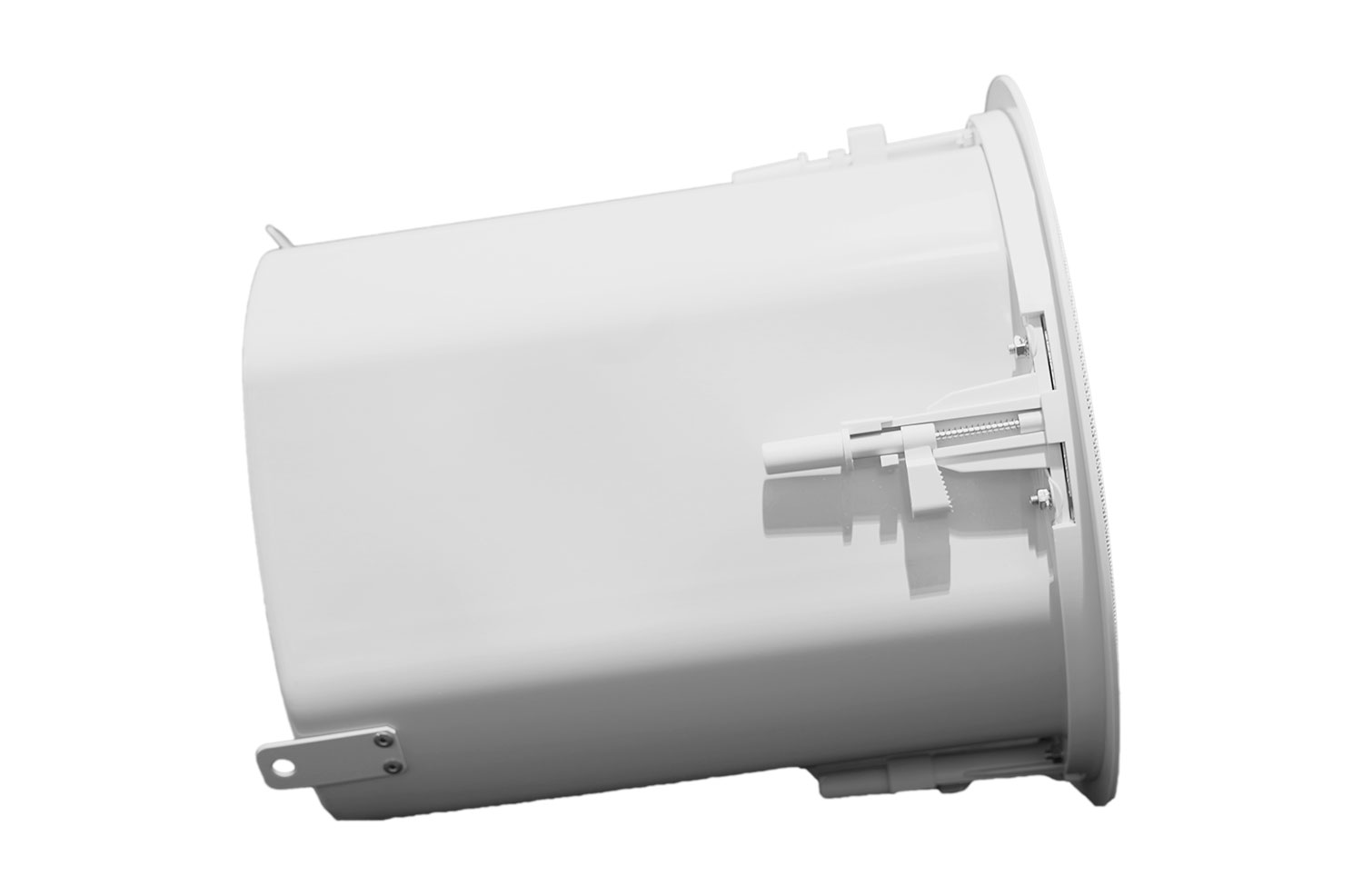

JBL Professional Control 47HC

画像を拡大

高天井用スピーカー

Control 47HCは、残響の多い空間や高天井環境での使用に最適な、狭指向性75°のカバレッジパターンを特徴としています。この集中的なパターンにより、室内表面からの音の反射や、隣接するスピーカーからの到達時間のずれを最小限に抑え、音声明瞭度を向上させます。Control 47HCはControl 47C/Tと同じ音響特性を備えており、混雑する交通施設や大規模なコンベンションセンターに最適です。

特長

```html

明確に定義された狭い指向性パターン、高天井に最適
残響空間での音質・明瞭度を向上
一貫したパターン制御を実現する独自の円錐形RBI®テクノロジー
あらゆる空間に調和するエレガントなデザイン

```

ダウンロード

Specifications

	サイズ	アップロード済み
Control 47HC Spec Sheet 更新: 2019年4月	297KB	2019年4月

Manuals

	バージョン	サイズ	アップロード済み
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月

Brochures

	バージョン	言語	サイズ	アップロード済み
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control 40 Brochure 更新: 2019年9月			716KB	2019年9月

CAD Drawings

	バージョン	サイズ	アップロード済み
Control 47HC & 40CST 2D Drawing バージョン B, 更新: 2020年11月	B	185KB	2020年11月
Control 47HC & 40CST 3D Drawing バージョン B, 更新: 2020年11月	B	1.59MB	2020年11月

Compliances

	サイズ	アップロード済み
Control 40 Series Declaration of Conformity 更新: 2019年10月	154KB	2019年10月
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月

Software

	バージョン	サイズ	アップロード済み
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

Simulation Data

	サイズ	アップロード済み
Ease SPK/DLL Files - Full JBL Pro Line 更新: 2024年5月	21MB	2024年5月

User Guides

	サイズ	アップロード済み
Control 40 Users Guide 更新: 2020年10月	934KB	2020年10月

Accessories

	サイズ	アップロード済み
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Technical Papers

	言語	サイズ	アップロード済み
C40 RBI White Paper 更新: 2021年8月		1.02MB	2021年8月

Ease Data

	バージョン	サイズ	アップロード済み
Authorized EASE ADDRESS files 更新: 2021年8月		1.17MB	2021年8月
Full EASE ADDRESS Software with JBL Speaker Data バージョン A, 更新: 2021年12月	A	11.5MB	2021年12月

Images

	サイズ	アップロード済み
Control 47HC 04 更新: 2019年4月	42.2KB	2019年4月
Control 47HC 03 更新: 2019年4月	44.6KB	2019年4月
Control 47HC 02 更新: 2019年4月	146KB	2019年4月
Control 47HC 01 更新: 2019年4月	49.7KB	2019年4月
Control 47HC HiRes 更新: 2019年4月	327KB	2019年4月

Speaker Tunings

	バージョン	サイズ	アップロード済み
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ＆サービス

仕様

Frequency Range	55 Hz - 17 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), 100 hrs
Sensitivity	93 dB (1kHz - 16 kHz)
Transformer Taps	60 W, 30 W, 15 W, (& 7.5 W @ 70 V), plus transformer bypass
Coverage Angle	75° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	332mm Diameter x 351mm Diameter Depth (13.1 in x 13.8 in)
Maximum SPL (1m)	112 dB (low-impedance, 118 dB peak) 111 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) diameter (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

アクセサリー

MTC-48TRx12 | 4フィート×4フィート天井タイル用タイルレール

画像を拡大

```html

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、吊り天井施工において、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。

```

```html

C-ring/タイルレール取り付けシステムを備えたすべてのJBLシーリングスピーカーで使用できます。
対応製品（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応製品リストについては、JBL Professionalカスタマーサービスまでお問い合わせください。
逆V字溝構造により、タイル破損時にタイルレールグリッドを支持し、シーリングタイルグリッドシステムへの振動伝達とガタつきを低減します。
1.2 mm（0.05 in）の金属厚により、長スパンに必要な追加サポートを提供します。
複数のC-ring取り付け穴を装備。施工者による追加穴の開口が可能です。
MTC-48TRx12は12本のタイルレールを含むパッケージで、6台のスピーカー（1台あたり2本）に対応します。

```
