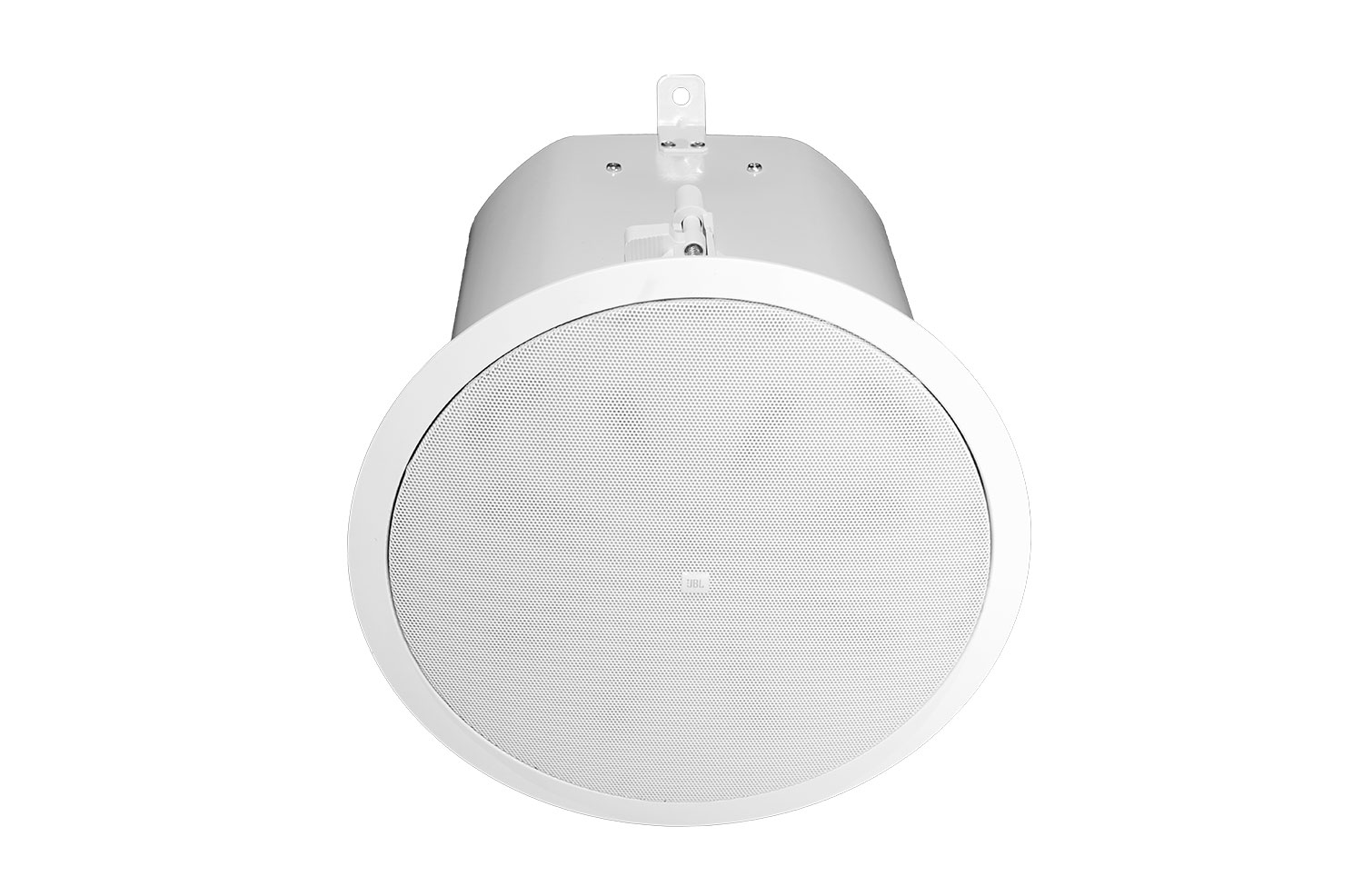

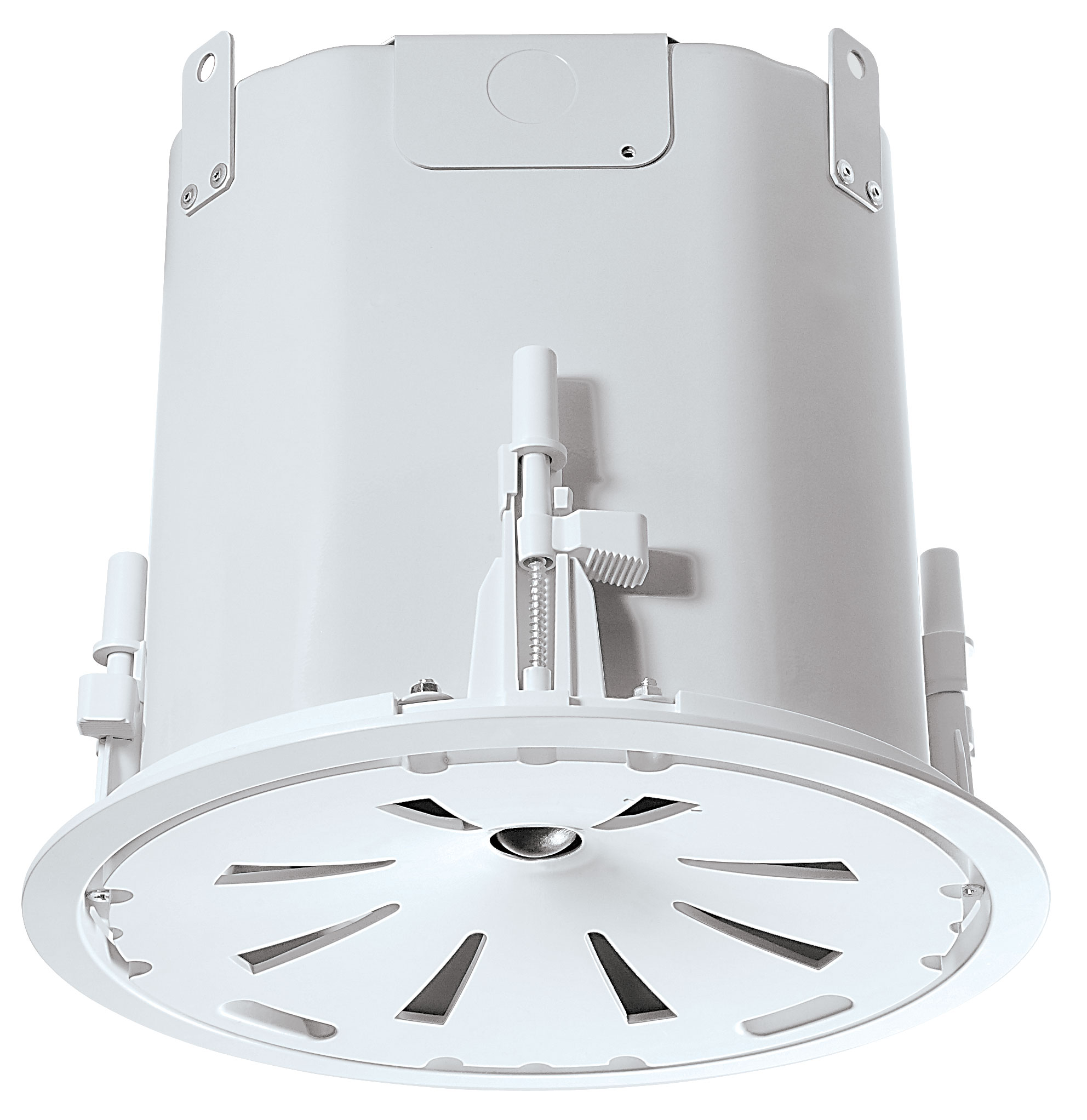

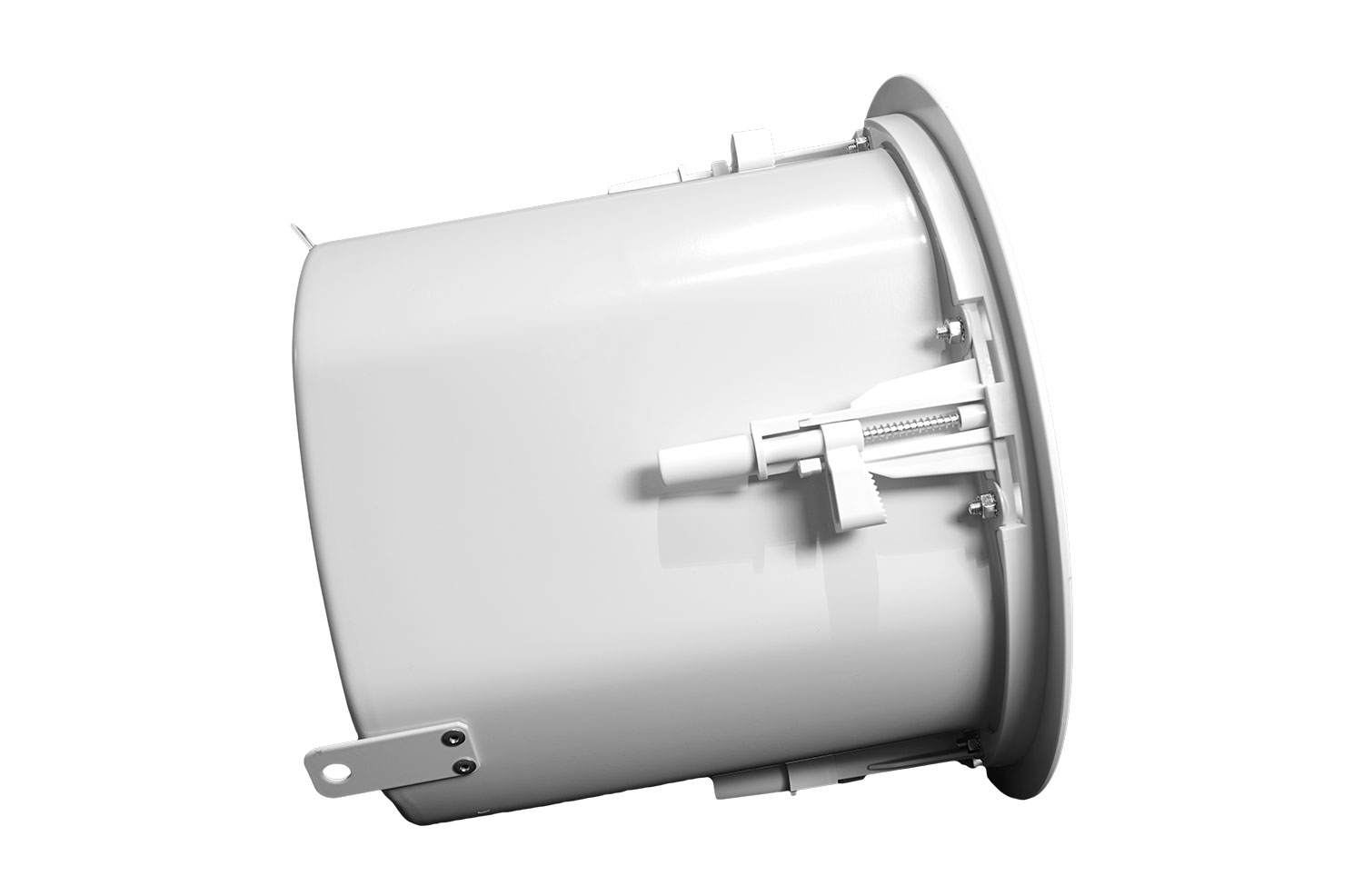

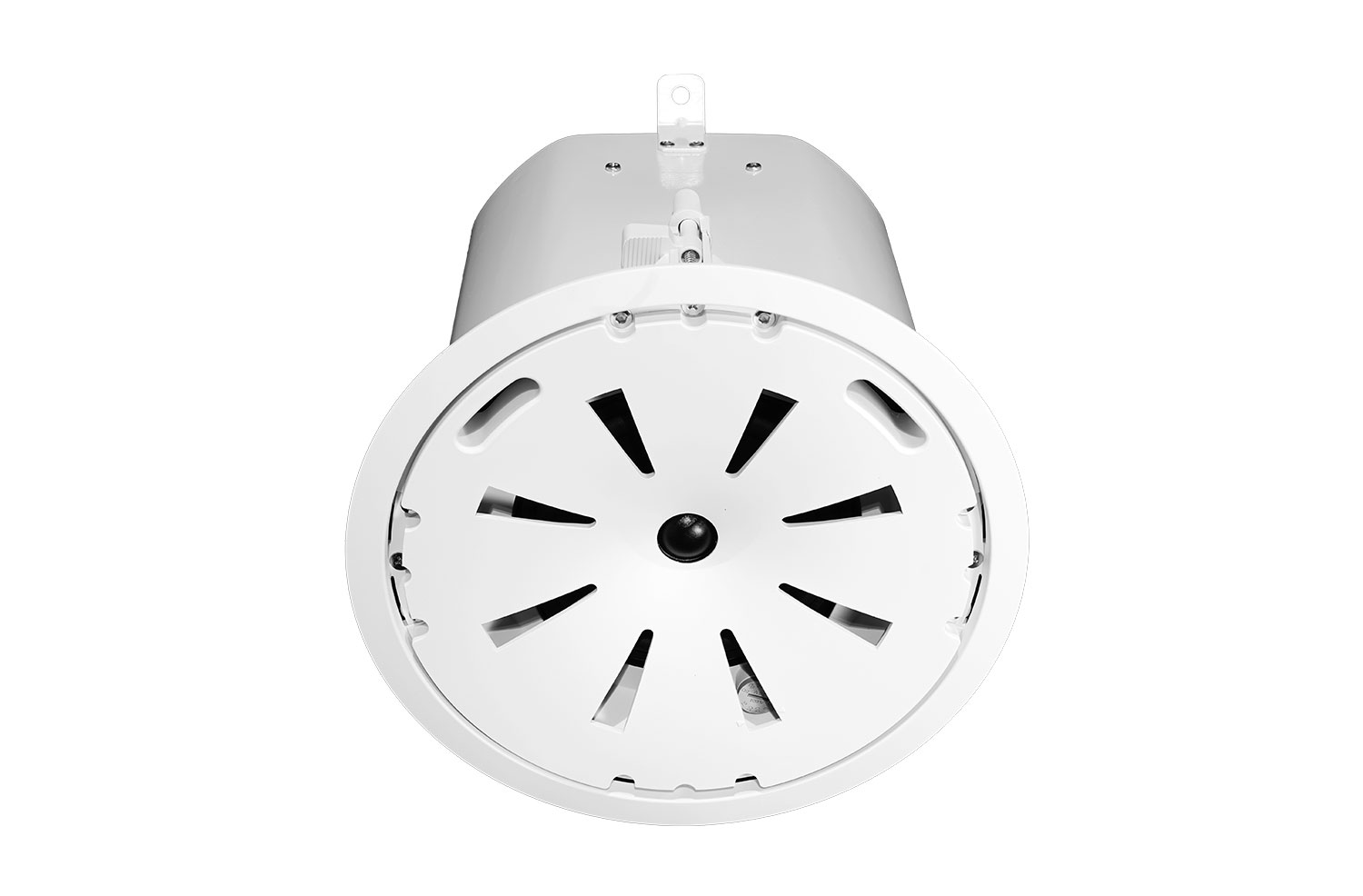

JBL Professional Control 47C/T

拡大画像

Control 47C/Tは、120°の広いカバレッジで拡張低音性能を実現し、少数のスピーカーで広い空間をカバーできます。幅広いアプリケーションに理想的なControl 47C/Tは、レストラン、小売店から大規模なカジノなど、様々な環境に最適です。

Data Sheets

	バージョン	サイズ	アップロード日
Control 47C/T Spec Sheet バージョン C, 更新: 2020年4月	C	932KB	2020年4月

Manuals

	バージョン	サイズ	アップロード日
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月

Brochures

	バージョン	言語	サイズ	アップロード日
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control 40 Brochure 更新: 2019年9月			716KB	2019年9月

CAD Drawings

Compliances

	サイズ	アップロード日
Control 40 Series Declaration of Conformity 更新: 2019年10月	154KB	2019年10月
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月

Software

	バージョン	サイズ	アップロード日
Distributed System Design (DSD) バージョン 3.9, 更新: 2025年11月	3.9	612KB	2025年11月

User Guides

	サイズ	アップロード日
Control 40 Users Guide 更新: 2020年10月	934KB	2020年10月

Accessories

	サイズ	アップロード日
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Technical Papers

	言語	サイズ	アップロード日
C40 RBI White Paper 更新: 2021年8月		1.02MB	2021年8月

Ease Data

	バージョン	サイズ	アップロード日
Authorized EASE ADDRESS files 更新: 2021年8月		1.17MB	2021年8月
Full EASE ADDRESS Software with JBL Speaker Data バージョン A, 更新: 2021年12月	A	11.5MB	2021年12月

Images

Speaker Tunings

	バージョン	サイズ	アップロード日
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

Frequency Range	55 Hz - 20 kHz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 150 Watts Continuous Program Power 75 Watts Continuous Pink Noise (300W peak), hrs
Sensitivity	91 dB (1kHz - 16 kHz)
Transformer Taps	60W, 30W, 15W (7.5W at 70V only)
Coverage Angle	120° conical, constant directivity
Impedance	8 ohms (in bypass mode)
Drivers	LF Driver: 165 mm (6.5 in) HF Driver: 25 mm (1 in)
Input Connectors	Two removeable locking 2-pin connectors with screwdown terminals.
Included Accessories	C-rings, tile rails, paint shield, cutout template, Grille
Suspension Tabs	Three, on top panel
Dimensions (Diameter x Depth)	305mm Diameter x 259mm Diameter Depth (12.0 in x 10.2 in)
Maximum SPL (1m)	110 dB (low-impedance, 116 dB peak) 109 dB (top 70V/100V tap)
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.

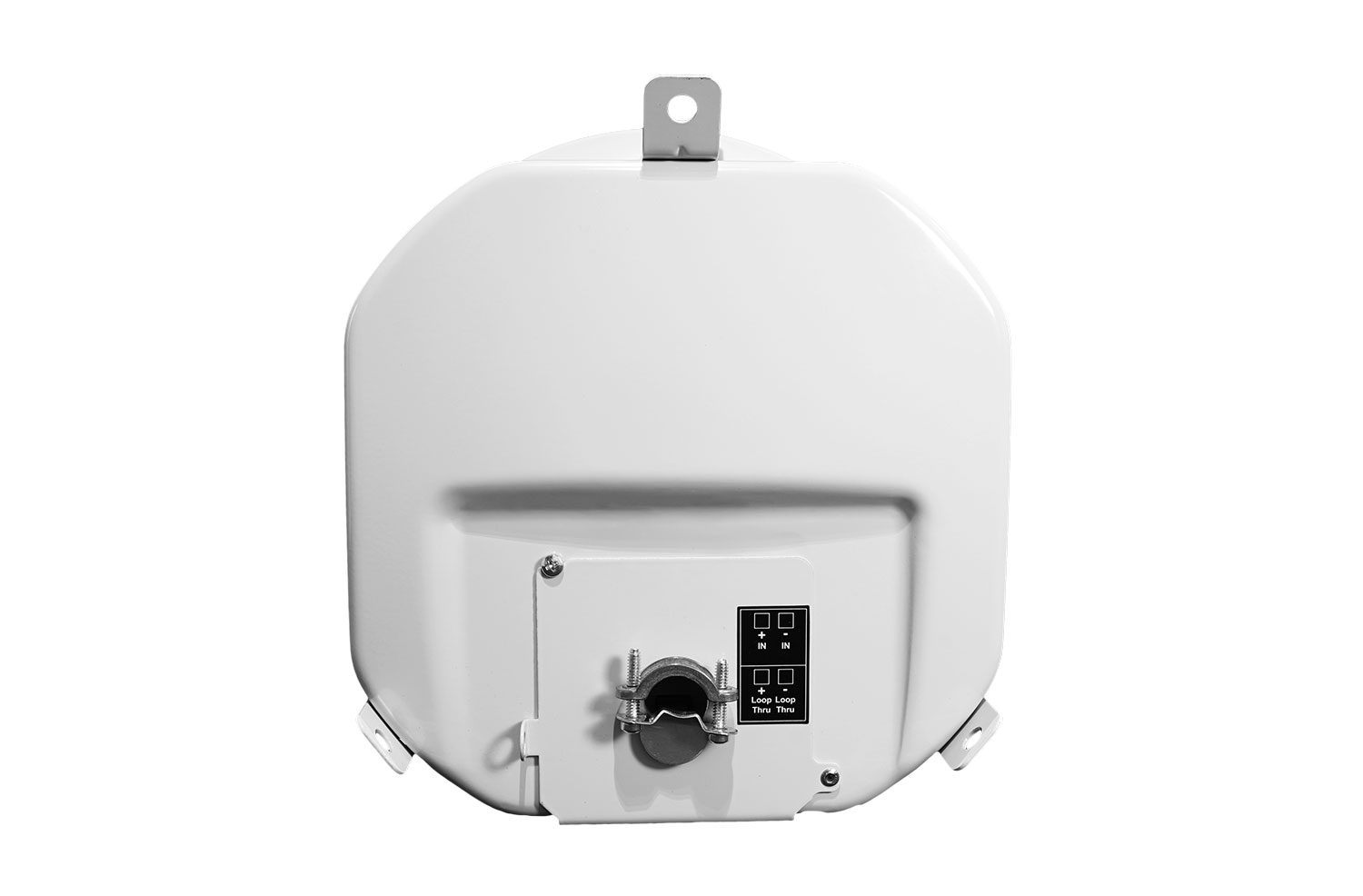

Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 flame class fire rating.
Ceiling Cutout Size	282 mm Diameter (11.1 in) (cardboard cutout template included)
Optional Accessories	MTC-47NC New Construction Bracket MTC-47MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included

MTC-48TRx12は、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。吊り天井アプリケーション用です。

```html

JBLのC-ring/タイルレール取り付けシステムを備えたシーリングスピーカーであれば、どのモデルにも使用できます。
含まれるもの（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応機器リストについては、JBL Professionalカスタマーサービスにお問い合わせください。
逆V字溝がタイルレールグリッドを支持し、タイルの破損時の落下を防ぎながら、振動がシーリングタイルグリッドシステムに伝わることを低減し、ガタガタという音を軽減します。
1.2 mm（0.05インチ）の金属厚により、長いスパンに必要な追加的なサポートを提供します。
複数のC-ring取り付け穴があります。施工者が追加の穴位置をドリルで開けることもできます。
1個のMTC-48TRx12は12本のタイルレールのパックで、6個のスピーカー（1スピーカーあたり2本）に対応します。

```
