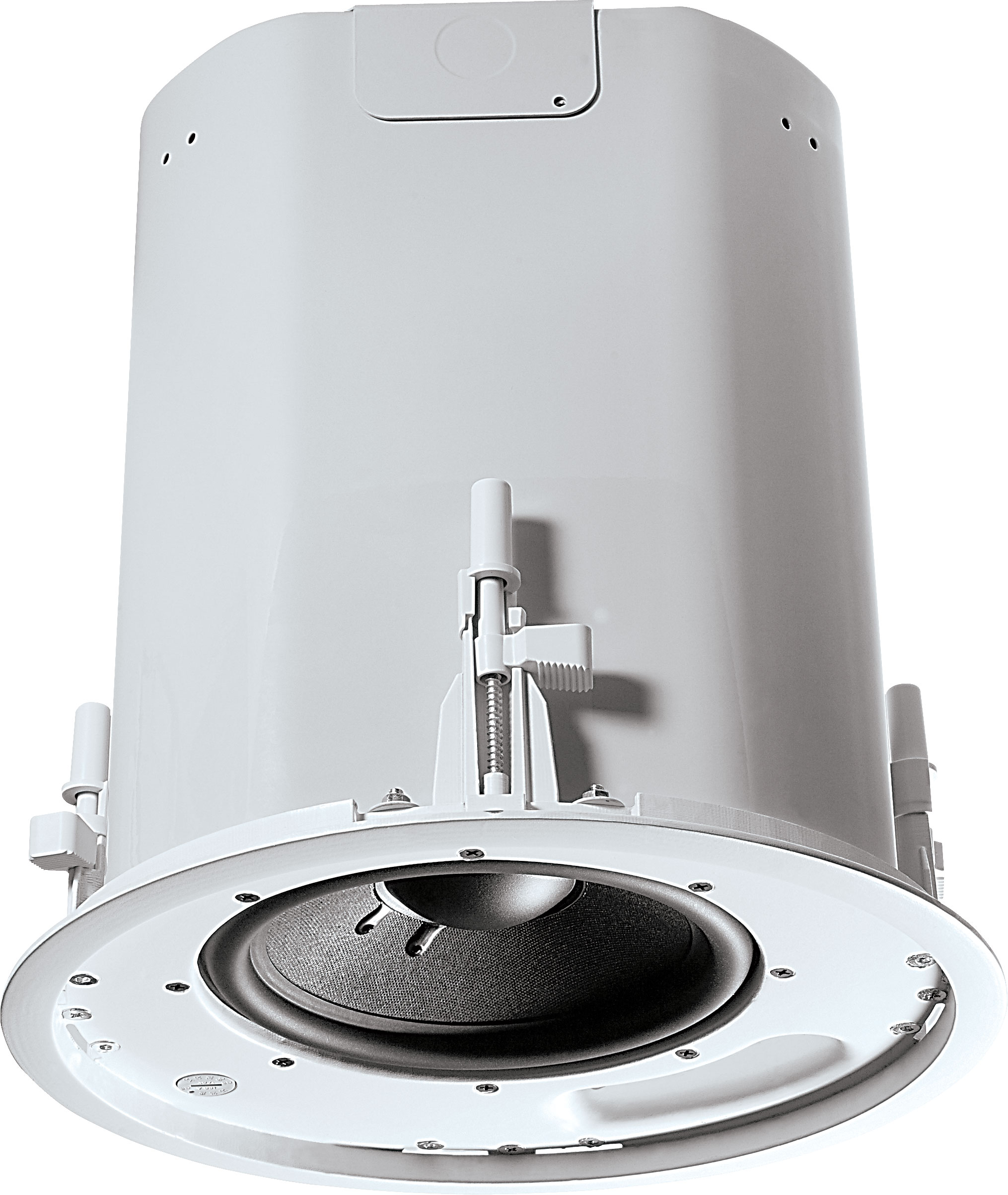

JBL Professional Control 40CS/T

画像を拡大

高インパクト天井埋め込み型サブウーファー

Control 40CS/Tは、ダイレクトラジエーティング方式の高インパクト8インチサブウーファーで、内蔵パッシブクロスオーバーネットワークにより、サブウーファー・サテライトシステムの一部として使用できます。Control 42と組み合わせることで、Control 40CS/Tは極めて自然でパワフルなサブウーファー・サテライトシステムを実現し、広帯域幅と優れた音質性能を必要とし、視覚的影響を最小限に抑えたいアプリケーションに最適です。また、Control Contractor天井埋め込み型ラインの他製品とアクティブクロスオーバー設計で使用することで、優れた低音応答が得られます。70V / 100V分散配線または直接モードでの動作が可能です。

特長

```html

拡張低域レスポンスによる最大のインパクト
パッシブクロスオーバーネットワークにより簡単に設置できるサブウーファー・サテライトシステム
70V/100V または低インピーダンス切り替え可能
あらゆる空間に調和するエレガントなデザイン

```

ダウンロード

Data Sheets

	バージョン	サイズ	アップロード済み
Control 40CST Spec Sheet バージョン C, 更新: 2020年4月	C	509KB	2020年4月

Manuals

	バージョン	サイズ	アップロード済み
Ceiling Speaker Accessory Guide バージョン A, 更新: 2026年5月	A	127KB	2026年5月

Brochures

	バージョン	言語	サイズ	アップロード済み
Control Contractor Brochure (2025) バージョン A, 更新: 2026年3月	A		23MB	2026年3月
Control Contractor Brochure (2024) バージョン D, 更新: 2024年2月	D		14MB	2024年2月
Control 40 Brochure 更新: 2019年9月			716KB	2019年9月
Control Contractor Brochure (2026) 更新: 2026年3月			21MB	2026年3月

CAD Drawings

	バージョン	サイズ	アップロード済み
Control 47HC & 40CST 3D Drawing バージョン B, 更新: 2020年11月	B	1.59MB	2020年11月
Control 47HC & 40CST 2D Drawing バージョン B, 更新: 2020年11月	B	185KB	2020年11月

Compliances

	サイズ	アップロード済み
JBL Control Series Passive Speakers DoC 更新: 2019年12月	179KB	2019年12月
Control 40 Series Declaration of Conformity 更新: 2019年10月	154KB	2019年10月

User Guides

	サイズ	アップロード済み
Control 40 Users Guide 更新: 2020年10月	934KB	2020年10月

Accessories

	サイズ	アップロード済み
MTC-CS-Teth1 Press-In Grille Safety Tether 更新: 2021年9月	204KB	2021年9月

Speaker Tunings

	バージョン	サイズ	アップロード済み
Commercial, CBT, and AWC Tunings 220616 バージョン A, 更新: 2023年5月	A	557KB	2023年5月

Images

	サイズ	アップロード済み
Control 40CST HiRes 更新: 2019年4月	480KB	2019年4月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ＆サービス

仕様

Frequency Range	32 Hz - 300 Hz
Power Rating	IEC System Long-Term Ratings (low-Z direct): 200 Watts Continuous Program Power 100 Watts Continuous Pink Noise(400W peak), 100 hr
Sensitivity	95 dB (near corner), 89 dB (center of ceiling)
Transformer Taps	80W, 40W, 20W (& 10W at 70V only)
Impedance	8 ohms (in bypass mode)
Drivers	200 mm (8 in) subwoofer
Termination	Screw-down removable locking clip-in connector
Satellite Outputs	Connectors for 2 or 4 Control 42C satellite speakers
Included Accessories	C-rings, tile rails, paint shield, cutout template, grille
Dimensions (Diameter x Depth)	332mm Diameter x 338mm Diameter Depth (13.1 in x 13.3 in)
Transformer Taps	80 W 40 W, 20 W, (& 10 W @ 70V), plus transformer bypass
Maximum SPL (1m)	109 dB (low-impedance, 115 dB peak, center of ceiling) 115 dB (low-impedance, 121 dB peak near corner) 108 dB (70V/100V, center of ceiling) 114 dB (70V/100V near corner)
Input Connectors	6 removeable locking 2-pin connectors with screwdown terminals.
Color	White
Safety Agency	Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.
Backcan	formed steel (included "blind-mount")
Baffle/Rim	ABS baffle with UL94-V0 and UL94-5VB flame class fire rating.
Ceiling Cutout Size	307 mm Diameter (12.1 in) (cardboard cutout template included)
Optional Accessories	MTC-19NC New Construction Bracket, MTC-19MR Mud Ring Construction Bracket
Plenum Usage	Yes, backcan included
Coverage Angle	Omnidirectional

アクセサリー

MTC-48TRx12 | 4フィート×4フィート天井タイル用タイルレール

画像を拡大

```html

4' x 4' 天井タイル用タイルレール

MTC-48TRx12は、吊り天井施工において、JBLの多くの天井スピーカーを4フィート×4フィート
(1200 x 1200 mm; 48 x 48インチ)の天井タイルに取り付けるためのアクセサリータイルレールです。

```

```html

C-ring/タイルレール取り付けシステムを備えたすべてのJBLシーリングスピーカーで使用できます。
対応製品（製品リリース時）:
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• タイルブリッジで取り付けるJBLスピーカー（CSSシリーズ、8138、C227C/CT、C300シリーズモデルなど）には対応していません。最新の対応製品リストについては、JBL Professionalカスタマーサービスまでお問い合わせください。
逆V字溝構造により、タイル破損時にタイルレールグリッドを支持し、シーリングタイルグリッドシステムへの振動伝達とガタつきを低減します。
1.2 mm（0.05 in）の金属厚により、長スパンに必要な追加サポートを提供します。
複数のC-ring取り付け穴を装備。施工者による追加穴の開口が可能です。
MTC-48TRx12は12本のタイルレールを含むパッケージで、6台のスピーカー（1台あたり2本）に対応します。

```
