AC2212/64
生産終了

コンパクト2ウェイスピーカー 1 x 12インチLF搭載

AC2212/64
画像を拡大

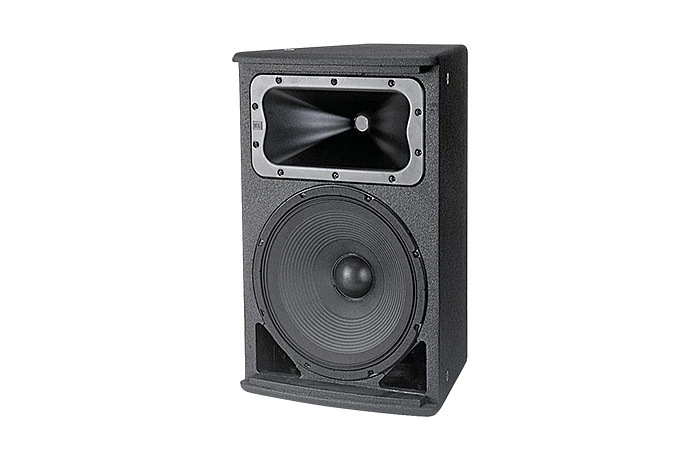

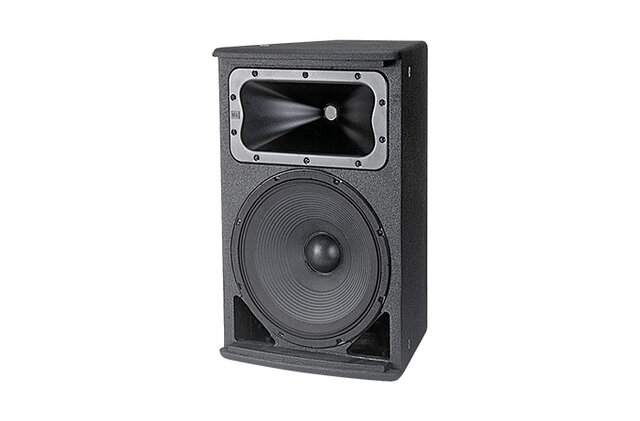

1 x 12" LFを備えたコンパクト2ウェイラウドスピーカー

AC2212スピーカーは、1個の300 mm（12インチ）低域ドライバーと1個のボイスコイルコンプレッションドライバーで構成されたコンパクト2ウェイフルレンジラウドスピーカーシステムです。



特長

  • PT™ Progressive Transition™ ウェーブガイドにより、低歪みで優れたパターンコントロールを実現します。
  • バイアンプ/パッシブ切り替え対応。
  • オプションのUブラケット Model MTU-4に対応。
  • 講堂、企業研修センター、小規模パフォーミングアーツ施設、劇場音響設計、オーディトリアム、スポーツ施設、テーマ
    エンターテインメント会場など、コンパクトなキャビネットが求められる固定設置用途に最適です。


ダウンロード

ドキュメント
  言語 サイズ アップロード済み
file type icon AE Brochure
en 更新: 2026年4月
en  4.05MB 2026年4月
file type icon AC2212_00 Spec Sheet
en 更新: 2026年4月
en  476KB 2026年4月
file type icon AC2212_64 Spec Sheet
en 更新: 2026年4月
en  477KB 2026年4月
file type icon AC2212_95 Spec Sheet
en 更新: 2026年4月
en  478KB 2026年4月
Specifications
  サイズ アップロード済み
file type icon AC2212/95 Spec Sheet
更新: 2020年10月
591KB 2020年10月
Manuals
  言語 サイズ アップロード済み
file type icon AE/PD Connector Pinout Guide
更新: 2019年10月
  8.25KB 2019年10月
file type icon JBL Installed Sound Configuration Guide
更新: 2020年10月
  160KB 2020年10月
file type icon AE Series U-Bracket Handbook
en 更新: 2024年7月
en  597KB 2024年7月
Brochures
  言語 サイズ アップロード済み
file type icon AE Series Brochure
更新: 2020年10月
  4.05MB 2020年10月
file type icon Loudspeakers for Sports Facilities
en 更新: 2024年7月
en  5.71MB 2024年7月
CAD Drawings
  バージョン サイズ アップロード済み
file type icon AE Series - Customer Drawings
バージョン 2.0, 更新: 2024年5月
2.0  2.69MB 2024年5月
file type icon AE Series - WR Models Customer Drawings
バージョン 3.0, 更新: 2026年4月
3.0  3.8MB 2026年4月
Compliances
  サイズ アップロード済み
file type icon AE Series - AC2000 Series Declaration of Conformity
更新: 2020年10月
91.7KB 2020年10月
Simulation Data
  バージョン サイズ アップロード済み
file type icon JBL Pro ALL CLF Files
バージョン 12-10-21, 更新: 2023年5月
12-10-21  24MB 2023年5月
file type icon Ease SPK/DLL Files - Full JBL Pro Line
更新: 2024年5月
  21MB 2024年5月
Images
  サイズ アップロード済み
file type icon AC2212-64 Hi Res Image
更新: 2020年10月
2.04MB 2020年10月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

パーツ＆サービス

仕様

Frequency Range 50 Hz - 19 kHz (-10 dB)
Frequency Response 55 Hz - 17 kHz ( ± 3 dB)
Coverage Pattern /64: 60°x 40°/95: 90°x 50°/00: 100°x 100°
Directivity Factor (Q) 7.1
Directivity Index (DI) 8.5 dB
Crossover Modes Bi-amp/Passive switchable
Passive Crossover Slopes 4th order (24 dB/oct) Transitional HP & LP, 1.3 kHz
Transducer Power Rating (AES) LF: 300 W (1200 W peak), 2 hrs250 W (1000 W peak), 100 hrsHF: 50 W (200 W peak), 2hrs
System Power Rating Passive mode: 250 W (1000 W peak), 100 hrs
Maximum SPL (1m) Bi-amp mode: LF: 120 dB-SPL cont avg (126 dB peak) HF: 129 dB-SPL cont avg (135 dB peak) Passive mode: 120 dB-SPL cont avg (126 dB peak)
System Sensitivity Passive mode: 95 dB SPL (1W @ 1m)
