JBL Professional ASB4128

画像を拡大

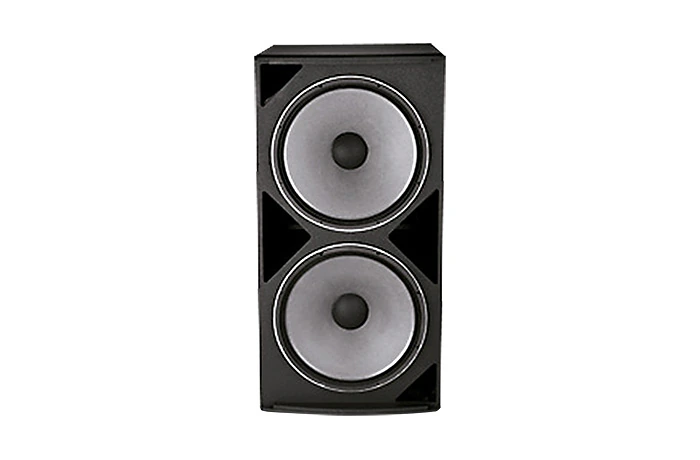

ASB4128は、フロントロード型ベント方式の460 mm（18インチ）低域ドライバーを2基搭載した中出力サブウーファーシステムです。奥行きのある矩形キャビネットにより、正面投影面積を最小限に抑えながら、低域の拡張帯域を実現しています。

高出力を実現する大型ベント面積。
パラレル/ディスクリート切り替え可能。
パフォーミングアーツ施設、劇場音響設計、オーディトリアム、礼拝堂、ライブクラブ、ダンスクラブ/ディスコテック、スポーツ施設、テーマ型エンターテインメント会場などの用途については、アレイガイドを参照してください。

気象条件での信頼性向上と水の浸入を防ぐため、WRC および WRX モデルのキャビネット寸法は標準モデルの寸法と異なる場合があります。WRC および WRX モデルの図面および/または寸法情報については、CustomAudio@harman.com にお問い合わせください。)

Specifications

	サイズ	アップロード済み
ASB4128 Spec Sheet 更新: 2020年12月	354KB	2020年12月

Manuals

	バージョン	言語	サイズ	アップロード済み
JBL Installed Sound Configuration Guide 更新: 2020年10月			160KB	2020年10月
AE/PD Connector Pinout Guide 更新: 2019年10月			8.25KB	2019年10月
Weather Resistant Configurations バージョン A, 更新: 2023年5月	A		86.1KB	2023年5月

Brochures

	サイズ	アップロード済み
AE Series Brochure 更新: 2020年10月	4.05MB	2020年10月

CAD Drawings

	バージョン	サイズ	アップロード済み
AE Series - Revit/BIM Files バージョン 11.0, 更新: 2024年7月	11.0	730KB	2024年7月
AE Series - Customer Drawings バージョン 2.0, 更新: 2024年5月	2.0	2.69MB	2024年5月
AE Series - WR Models Customer Drawings バージョン 3.0, 更新: 2026年4月	3.0	3.8MB	2026年4月

Compliances

	サイズ	アップロード済み
AE Series ASB - Declaration of Conformity 更新: 2024年7月	93.5KB	2024年7月

Application Guides

	言語	サイズ	アップロード済み
Directional Bass Using 3-Element Arrays 更新: 2021年8月		570KB	2021年8月

上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。

Frequency Range (-10dB)	30 Hz – 1 kHz
Frequency Response (±3 dB)	40 Hz – 1 kHz
Input Modes	Drivers Parallel / Drivers Discrete
Transducer Power Rating (AES)	1000 W (4000 W peak), 2 hrs
System Power Rating	600 W (2400 W peak), 100 hrs
Maximum SPL (1m)	30 Hz – 100 Hz: 133 dB-SPL cont avg (139 dB peak)100 Hz – 500 Hz: 133 dB-SPL cont avg (139 dB peak)
System Sensitivity	30 Hz – 100 Hz: 103 dB100 Hz – 500 Hz: 103 dB
Nominal Impedance	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
LF Driver	2 x JBL 2042H 460 mm (18 in) drivers with 75 mm (3 in) voice coil
Nominal LF Driver Impedance	4 ohms in parallel-drive mode 2 x 8 ohms in discrete-drive mode
Enclosure	Rectangular cabinet, 16 mm (5/8 in) exterior grade 11-ply Finnish birch plywood
Suspension Attachment	12 points (3 top, 3 bottom, 3 each side, 2 rear), M10 threaded hardware
Environmental	Mil-Std 810; IP-x3 per IEC529.
Net Weight (each)	143 lbs. (64.9 kgs)
