スクリーンチャンネルシステム
3678スクリーンチャンネルシステムは、パッシブモードまたはバイアンプ方式で使用できます。
THXシステムアプリケーション用にTHX®認定済みです。

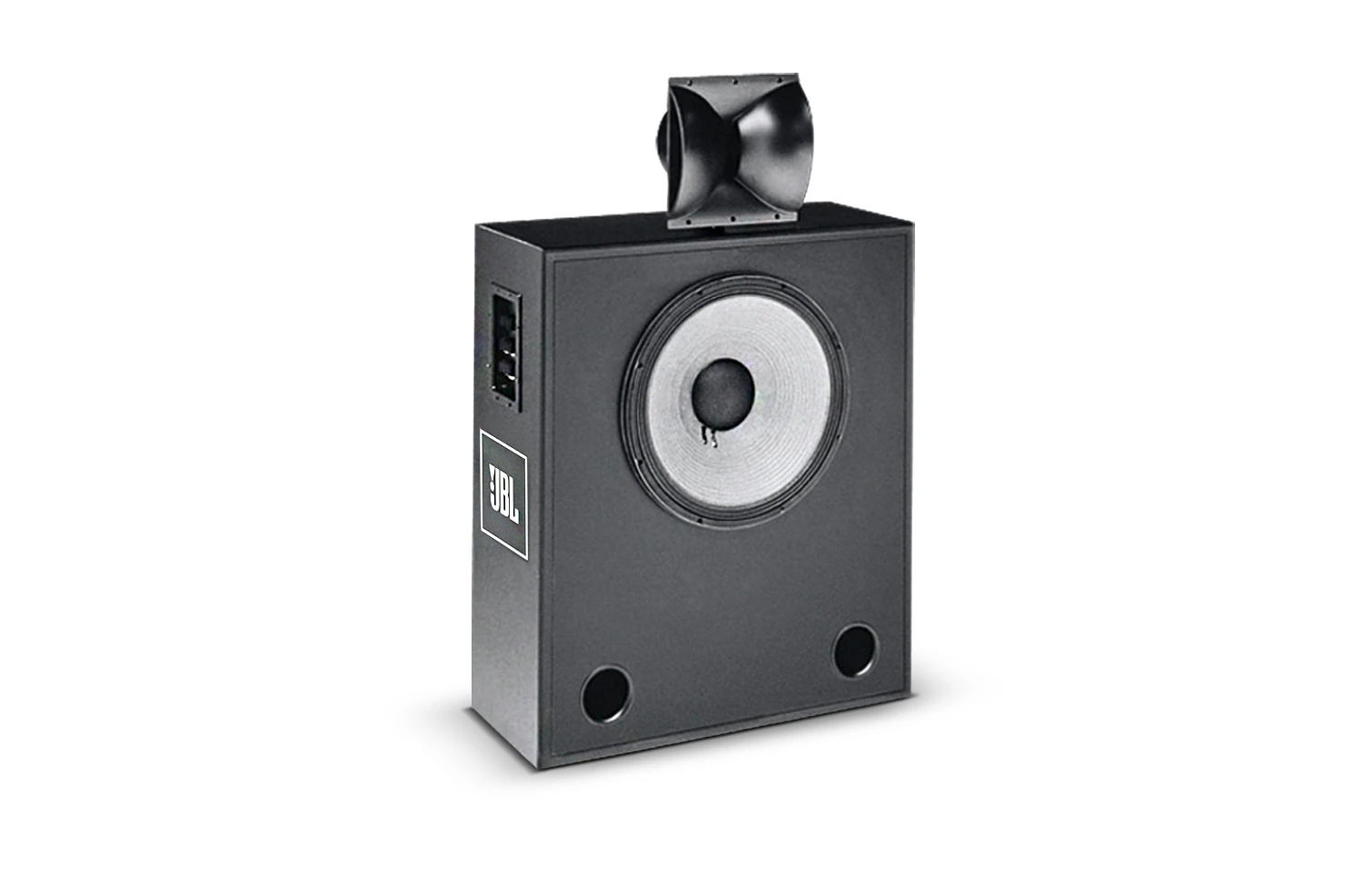

画像を拡大
特長
- 低域トランスデューサー：380 mm（15インチ）低域ドライバー1基。
- 高域トランスデューサー：25 mm（1インチ）ホーンスロート径、44 mm（1.75インチ）純チタンダイアフラムコンプレッションドライバー。
- 100° x 100° Bi-Radial®ホーンによるフラットなパワーレスポンス。
- バイアンプまたはパッシブモードで動作可能。
- ホーン指向調整用ブラケット付属。
- 浅型キャビネット設計により、スクリーン背面の必要スペースを最小化。
- THX®認定 - THXシステムインストレーション対応（バイアンプモードのみ）。
ダウンロード
Data Sheets
| サイズ | |
|
|
25.4KB |
Specifications
| サイズ | |
|
|
71.9KB |
Manuals
| サイズ | |
|
|
2.31MB |
CAD Drawings
| サイズ | |
|
|
110KB |
Compliances
| サイズ | |
|
|
144KB |
Tech Notes
| サイズ | |
|
|
55KB |
Information documents
| サイズ | |
|
|
21.9MB |
|
|
47.3KB |
上記のリンクをクリックしてブラウザで文字化けが発生する場合は、ファイルを右クリックしてコンピューターに保存してください。
パーツ＆サービス
仕様
| Frequency Range (-10dB) | 30 Hz to 20 kHz (-10 dB) |
| Frequency Response (±3 dB) | 45 Hz to 12 kHz (+/- 3 dB) |
| Power Capacity (Continuous Pink Noise) | 300 W Passive HF: 50 W Bi-Amp LF:600 W Bi-Amp |
| Sensitivity | 98 dB (1W, 1m) |
| Nominal Impedance | 8 Ohms |
| Crossover Frequency | 1 kHz |
| Nominal Coverage | 90° Horizontal, 90° Vertical |
| Half-Space Reference Efficiency | 3.3% |
| Maximum Acoustic Power Output | 8 Acoustic W (Sine Wave Input) |
| System Polarity | Positive Voltage to RED produces forward cone motion |
| Input Connectors | Barrier Strip Screw Terminals |
| Dimensions (H x W x D) | 1019 (w/horn) x 651 x 292 mm (40.125 (w/horn) x 25.625 x 11.5 in) |
| Net Weight (each) | 41 kg (90 lb) |
| Power Handling (2Hr AES Rating) | 300W |
