JBL Professional PRX710

Größere Bilder

10" Zweiweg-Mehrzweck-aktives
Schallverstärkungssystem

Der PRX710 ist ein kompakter und ultraleichter Lautsprecher der PRX700 Serie. Er wurde entwickelt, um maximale Leistung bei seinem Gewicht und seiner Größe zu liefern.

Eigenschaften

133 dB Spitzenschalldruckpegel
10"-Tieftöner für niedrige Verzerrung und höheren Schalldruckpegel
1,5"-Durchmesser JBL-Neodym-Kompressionstreiber der nächsten Generation
Von JBL entworfener Wellenleiter für präzise Ausleuchtung
Effiziente Class-D-Verstärkertechnologie
Benutzerwahlbare EQ-Voreinstellungen Normal und Boost
DSP-Eingangsstufe, Crossover, dynamische Limitierung, Komponentenoptimierung, wahlbarer System-EQ
Mikrofon-Eingangsfähigkeit auf Line-Ebene und direkt
Professionelle XLR-1/4"-Kombinationseingänge, RCA-Eingänge und XLR-Durchschleife
Integrierte 36-mm-Polmontage-Buchse
Integrierter Griff mit spritzgegossenem Rückenkupfer für einfachen Transport
Integrierte M10-Aufhängungspunkte für einfache Montage
Leichte Pappelholz-Sperrholzkabinette, die durch Nut- und Feder-Verbindungen strukturell verstärkt und durch JBLs bewährte DuraFlex™-Beschichtung geschützt sind.
Stahlgitter mit Stoffrücken, dellungsresistent, 16er Gauge

Der PRX710 ist der kompakteste und vielseitigste Lautsprecher der PRX700-Serie. Er wurde entwickelt, um maximale Leistung bei seinem Gewicht und seiner Größe als Front-of-House-Hauptanlage zu liefern. Zwei benutzerwahlbare EQ-Einstellungen ermöglichen die Systemoptimierung für beide Anwendungen. Mit einer Doppelpol-Montage ist der PRX712 die perfekte Ergänzung zu einem Subwoofer der PRX700-Serie und bietet ein leistungsstarkes selbstverstärktes Sub/Sat-System.
Der PRX710 besteht aus einem 10"-Tieftöner, einem 2408H-2 mit 37,5 mm (1,5 Zoll) Polymer-Ringmembran und Neodym-Kompressionstreiber, montiert auf einem 100° x 60°-Horn, angetrieben durch einen 1500-Watt-Class-D-Digital-Leistungsverstärker. Ausgefeilte DSP bildet den Kern einer vollständigen Eingangsstufe mit benutzerwählbarem System-EQ, Schutz, Eingabeempfindlichkeitswahlschalter, Crossover-Funktionalität, dynamischer Limitierung und diskreter Komponentenoptimierung.
Alle PRX700-Kabinette werden aus einer Kombination von 25 mm (oben und unten für zusätzliche Steifigkeit) und 18 mm starkem, leichtem Pappelholz-Sperrholz gebaut und durch Nut- und Feder-Verbindungen strukturell verstärkt. Alle Kabinette der PRX700-Serie sind durch JBLs bewährte DuraFlex™-Beschichtung geschützt. Die Gitter bestehen aus dellungsresistentem 16er-Gauge-Stahl und die Griffe aus leichtem glasfaserverstärktem Nylon für zusätzliche Festigkeit und Haltbarkeit. Alle M10-Aufhängungspunkte bestehen aus 14er-Gauge-Stahl und wurden mit einer Streckgrenze von
1000 lbs. pro Stück getestet.
Das Verstärkereingangsfeld bietet XLR- oder 1/4-Zoll-Klinkenkompabilität, und ein Empfindlichkeitsschalter bietet zusätzliche Flexibilität, wodurch es möglich wird, praktisch jede Signalquelle anzuschließen, ohne ein Mischpult zu verwenden. Signalindikator und Limiterleuchtung zeigen den Systemstatus an und unterstützen die Einstellung des optimalen Pegels über den Pegelregelknopf.

Downloads

Dokumente

	Sprache	Größe	Hochgeladen
PRX710 Data Sheet aktualisiert: Apr 2026		2,27 MB	Apr 2026
PRX710 Spec Sheet aktualisiert: Apr 2026		834 KB	Apr 2026
PRX710 User's Guide - English aktualisiert: Apr 2026		1,95 MB	Apr 2026
PRX710 User's Guide - French aktualisiert: Apr 2026		898 KB	Apr 2026
PRX710 User's Guide - German aktualisiert: Apr 2026		906 KB	Apr 2026
PRX710 User's Guide - Spanish aktualisiert: Apr 2026		780 KB	Apr 2026

Data Sheets

	Größe	Hochgeladen
PRX710 Datasheet aktualisiert: Okt 2020	2,27 MB	Okt 2020

Specifications

	Größe	Hochgeladen
PRX710 Spec Sheet aktualisiert: Okt 2020	834 KB	Okt 2020

Brochures

	Größe	Hochgeladen
Portable Sound Full Line 2015 Catalog aktualisiert: Okt 2020	2,54 MB	Okt 2020

CAD Drawings

	Größe	Hochgeladen
PRX700 2D Drawings PDF aktualisiert: Okt 2020	704 KB	Okt 2020
PRX700 2D Drawings CAD aktualisiert: Okt 2020	6,41 MB	Okt 2020

Compliances

	Größe	Hochgeladen
PRX700 Declaration of Conformity aktualisiert: Okt 2020	133 KB	Okt 2020

Simulation Data

	Größe	Hochgeladen
Ease SPK/DLL Files - Full JBL Pro Line aktualisiert: Mai 2024	21 MB	Mai 2024

User Guides

	Größe	Hochgeladen
PRX700 Users Guide aktualisiert: Okt 2020	1,95 MB	Okt 2020
PRX700 Users Guide Spanish aktualisiert: Okt 2020	780 KB	Okt 2020
PRX700 Users Guide French aktualisiert: Okt 2020	898 KB	Okt 2020

Images

	Größe	Hochgeladen

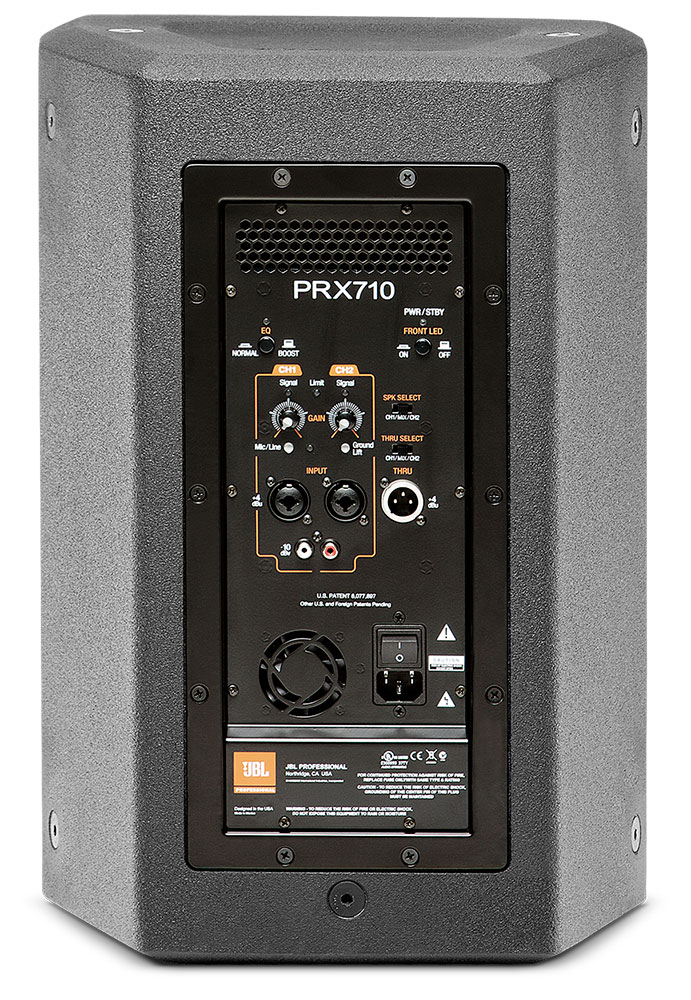

PRX710 Back aktualisiert: Okt 2020	222 KB	Okt 2020
PRX710 Fr Angle No Grill aktualisiert: Okt 2020	209 KB	Okt 2020

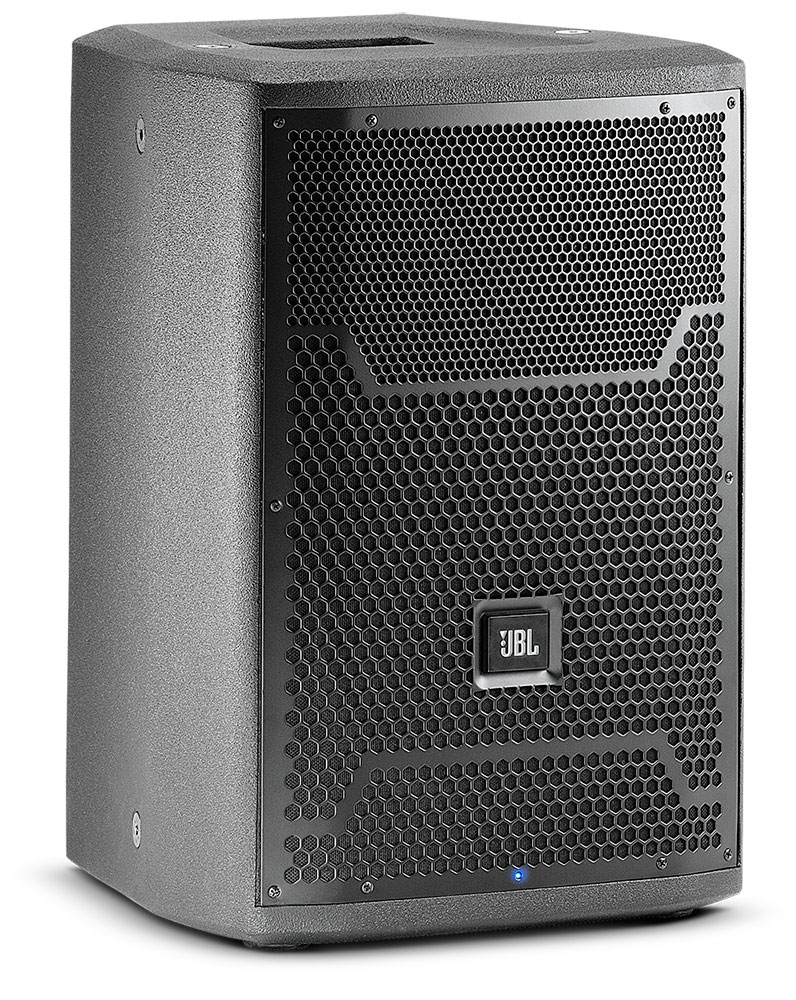

PRX710 Front Angle aktualisiert: Okt 2020	298 KB	Okt 2020

Accessories

	Größe	Hochgeladen
PRX700 Users Guide German aktualisiert: Okt 2020	906 KB	Okt 2020

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Power Rating	1500 W
AC power input	100V - 240V~ 50/60 Hz
Frequency Range (-10dB)	Normal: 50 Hz – 19.6kHzBoost: 42.9 Hz – 20kHz
Frequency Response (±3 dB)	Normal: 63.5 Hz – 18.5kHzBoost: 53 Hz – 18.6kHz
Coverage Pattern	100° x 60° nominal
Directivity Index (DI)	9 dB
Directivity Factor (Q)	8
Crossover Frequency	1.9 kHz
Maximum SPL (1m)	133 dB
Signal Indicators	Limit: Yellow LED indicates peak output has been reached and dsp limiter is actingSignal: Green LED indicates signal presentPower/Standby: Blue indicates system has power and ready to pass audio, Red indicates system has power but is in a power saving mode and will not pass audio.
Dynamic Control (Input)	dbx Type IV™ limiter circuit
Input Impedance	20K Ohms (balanced), 10K Ohms (unbalanced)
LF Driver	1 x JBL M110-4 250mm (10 in) woofer
HF Driver	1 x JBL 2408H-2 37.5 mm (1.5") annular polymer diaphragm, neodymium compression driver
Enclosure	Trapezoidal, 18 mm, plywood
Suspension / Mounting	single 36 mm pole socket, 8 x M10 Suspension Points, 1 x M10 pull back point
Transport	1 x integrated handle with injection molded backing cup
Finish	Obsidian DuraFlex™ finish
Grille	Powder coated, Obsidian, 16 gauge perforated steel with acoustical transparent black cloth backing.
Input Connectors	2 x Balanced XLR / 1/4 inch input, 2 x unbalanced RCA input
Output Connectors	1 male XLR balanced output
Dimensions (H x W x D)	498.7 mm x 335.6 mm x 322.3 mm(19.63 in x 13.21 in x 12.69 in)
Net Weight	16.4 kg (36 lb)
