JBL Professional Control 25-1

Größere Bilder

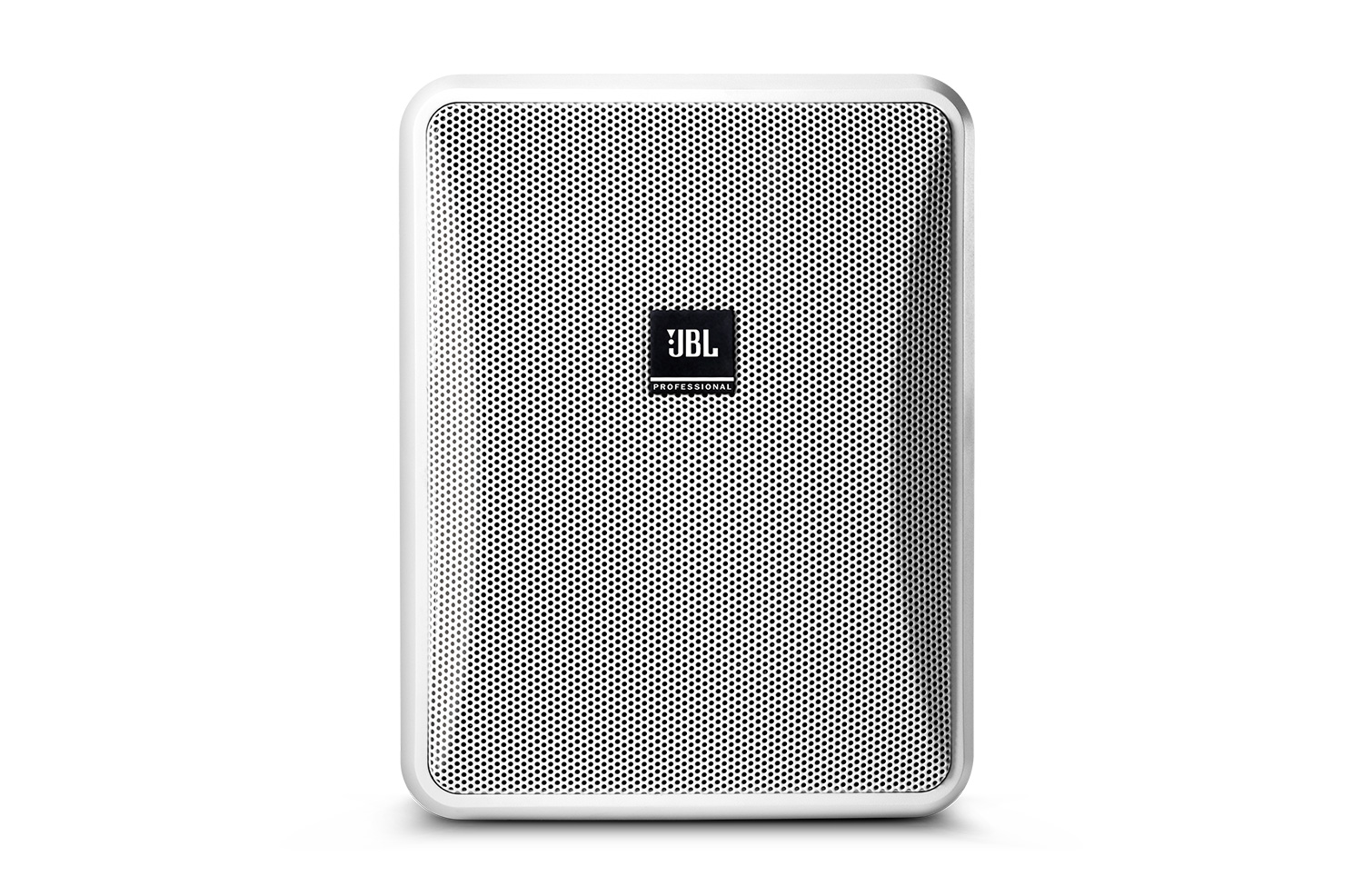

Komakter Innen-/Außen Hintergrund-/Vordergrundlautsprecher

Der Control® 25-1 ist ein Zwei-Wege-5“-Lautsprecher mit reichhaltigem Klangcharakter, breiter Abdeckung, konsistenter Streuung, vielseitiger Montage und einem zeitgemäßen, hochmodernen Design, das in eine Vielzahl von Dekoren passt. Dies macht den Control 25-1 zu einer ausgezeichneten Wahl für eine Vielzahl von Anwendungen, einschließlich Einzelhandelsgeschäften, Restaurants, Fitnessstudios, Vergnügungsparks, Bildungseinrichtungen, Gastgewerbe, Musikcafés, Freizeiteinrichtungen und überall dort, wo ein hochwertiger, leistungsstarker Innen-/Außen-Vordergrund-/Hintergrundmusik- (und/oder Paging-) Lautsprecher erforderlich ist.

Eigenschaften

Komponenten:
• 5-¼” Woofer mit gewebtem Fiberglas-Konus
• 3/4” PEI-Diaphragma-Hochtöner mit Flüssigkeitskühlung
Zeitgemäßes, hochwertiges Design
Integrierte InvisiBall® Montageshardware*, plus verfügbare U-Halterung
Wetterbeständiges Gehäuse und Wandler
Breite Abdeckung von 100° x 100°
100 Watt Leistungshandhabung (200 Watt Programm) im direkten 8Ω-Einstellung, plus integrierter 30 Watt 70V/100V Mehrfach-Trafo.
Hohe Klangtreue mit breitem Frequenzbereich von 60 Hz – 20 kHz.

Downloads

Data Sheets

	Version	Größe	Hochgeladen
Control 25-1 Spec Sheet Version B, aktualisiert: Mär 2020	B	625 KB	Mär 2020

Manuals

	Größe	Hochgeladen
MTC-23UB-1, 25UB-1, 28UB-1 U Bracket Install Guide aktualisiert: Okt 2019	67,7 KB	Okt 2019

Brochures

	Version	Sprache	Größe	Hochgeladen
Loudspeakers for Sports Facilities aktualisiert: Jul 2024			5,71 MB	Jul 2024
Control Contractor Brochure (2024) Version D, aktualisiert: Feb 2024	D		14 MB	Feb 2024
Control Contractor Brochure (2025) Version A, aktualisiert: Mär 2026	A		23 MB	Mär 2026
Control Contractor Brochure (2026) aktualisiert: Mär 2026			21 MB	Mär 2026

CAD Drawings

	Größe	Hochgeladen
Control 23-1, 25-1, 28-1 Bracket 2D & 3D CAD, PDF aktualisiert: Okt 2020	5,81 MB	Okt 2020
Control 25-1/L 2D Drawing aktualisiert: Okt 2020	487 KB	Okt 2020
Control 25-1/L 3D Drawing aktualisiert: Okt 2020	2,53 MB	Okt 2020

BIM Objects

	Größe	Hochgeladen
Control 25-1 BIM Object aktualisiert: Aug 2019		Aug 2019

Compliances

	Größe	Hochgeladen
JBL Control Series Passive Speakers DoC aktualisiert: Dez 2019	179 KB	Dez 2019
Control Contractor Series Declaration of Conformity aktualisiert: Okt 2019	131 KB	Okt 2019
Control Contractor 20-1(L) Declaration of Conformity aktualisiert: Okt 2019	75,9 KB	Okt 2019

Software

	Version	Größe	Hochgeladen
Distributed System Design (DSD) Version 3.9, aktualisiert: Nov 2025	3.9	612 KB	Nov 2025

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Ease Data

	Größe	Hochgeladen
Control 23-1, 25-1, 28-1 EASE Data aktualisiert: Okt 2020	540 KB	Okt 2020

Install Guides

	Größe	Hochgeladen
Attaching Control Contractor Speakers to Stands aktualisiert: Nov 2019	76,4 KB	Nov 2019
Guide to Business Music aktualisiert: Okt 2020	52,4 KB	Okt 2020
Painting HIPS Loudspeaker Cabinets aktualisiert: Jun 2023	377 KB	Jun 2023
MTC-PC2 & MTC-PC3 Installation aktualisiert: Apr 2025	58,7 KB	Apr 2025
Invisiball™ Installation Instructions aktualisiert: Sep 2019	227 KB	Sep 2019

Accessories

	Größe	Hochgeladen
WeatherMax Grille Photos aktualisiert: Apr 2021	2,75 MB	Apr 2021
U-Bracket Install guide aktualisiert: Okt 2020	67,7 KB	Okt 2020

Images

	Größe	Hochgeladen
Control 25-1 Angle aktualisiert: Okt 2020	358 KB	Okt 2020
Control 25-1 Front White aktualisiert: Okt 2020	368 KB	Okt 2020
Control 25-1 Back aktualisiert: Okt 2020	188 KB	Okt 2020
Control 25-1 Detail aktualisiert: Okt 2020	636 KB	Okt 2020

Speaker Tunings

	Version	Größe	Hochgeladen
Commercial, CBT, and AWC Tunings 220616 Version A, aktualisiert: Mai 2023	A	557 KB	Mai 2023

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB)	60 Hz to 20 kHz
Frequency Response (±3 dB)	85Hz - 17 kHz
Power Rating	200 W Continuous Program (2 hrs) 100 W (400W peak), Continuous Pink Noise (2 hrs) 75 W (300W peak) Continuous Pink Noise (100 hrs)
Maximum Input Voltage	25.3 V RMS (2 hrs), 50.6 V peak
Maximum SPL (1m)	110 dB ave. Continuous Pink Noise (116 dB peak)
Sensitivity	90 dB, 1W/1m (ave. 100 Hz – 10 kHz)
Coverage Angle	100°H x 100°V
Directivity Factor (Q)	6.04 (averaged 1kHz – 16kHz)
Directivity Index (DI)	7.6dB (averaged 1kHz – 16kHz)
Impedance	8 ohms (THRU setting)
Crossover Type	2nd order low-pass, 3rd order high-pass
Transformer Taps	70V: 30W, 15W, 7.5W, 3.7W 100V: 30W, 15W, 7.5W Insertion Loss <0.94 dB at any tap setting Thru Setting: 8Ω nominal
Recommended ProtectiveHigh-Pass	60 Hz high-pass (24 dB/oct) (for 8Ω operation and for all 70V/100V taps settings).
Drivers	LF: 135 mm (5.25 in), woven-fiberglass cone with pure butyl rubber surround with Weather-Edge frame protection, high-temp fiberglass voice coil former, high-temp voice coil wire, optimized cone geometry, linear suspension spider, and FEA optimized motor structure. HF: 19 mm (0.75 in) PEI diaphragm, low-viscosity ferro-magnetic fluid, and lightweight Kapton™ voice coil former.
Enclosure	High Impact Polystyrene (HIPS), painted with highly-UV resistant paint on white (-WH) version for maximum UV fade resistance.
Grille	Highly zinc-plated, finished in durable TGIC polyester powdercoating. MTC-25WMG-1 (&-WH) available with WeatherMax™ multi-layer foam and tight-weave mesh vapor barrier backing.
Mounting Hardware	InvisiBall wall-mounting system included. Two 6 mm attachment points (on top and bottom) for optional MTC-25UB-1 (&-WH) U-bracket. Secondary safety attachment loop point on back panel.
Outdoor Capability	IP-44 per IEC529 (IP-55 when installed with the optional MTC-25WMG-1 WeatherMax™ grille and either MTC-PC2 or MTC-PC3 panel cover.) Exceeds MilSpec 810 for humidity, salt-spray, temperature & UV. Passes MilStd-202F for salt spray and ASTM G85 for acid-air plus salt spray. Optional MTC-25WMG-1 WeatherMax™ grille for breaking up driving rain and for especially difficult environments.
Input Connectors	Screw-down terminal strip, zinc-plated copper based, nickel-plated metal screws and washers. Accepts up to 9 mm outside 4 mm inside open lugs (#6, #8, or #10 lug), plus bare wire (up to 12 AWG / 2.5 mm2). Optional MTC-PC2 and MTC-PC3 protective panel covers available to provide sealed entrance for additional weather protection.
Safety Agency	ROHS-compliant; Transformer UL Recognized per UL1876
Colors	Black (RAL9004) or white (-WH, RAL9016)
Dimensions (H x W x D)	243 x 188 x 145 mm (9.6 x 7.4 x 5.7 in); 203 mm (8.0 in) deep total when mounted on InvisiBall wall-mount bracket.
Net Weight (each)	3.4 kg (7.5 lbs)
Shipping Weight	8.16 kg (18 lbs) for the pair-pack (for 2 speakers)
Included Accessories	InvisiBall™ wall-mounting system), 6 mm x 100 mm hex key
Optional Accessories	MTC-25UB-1 – Yolk-type U-bracket (&-WH) MTC-25WMG-1 – WeatherMax grille with backing (&-WH) MTC-28/25CM – Ceiling-Mount InvisiBall adapter (&-WH)
