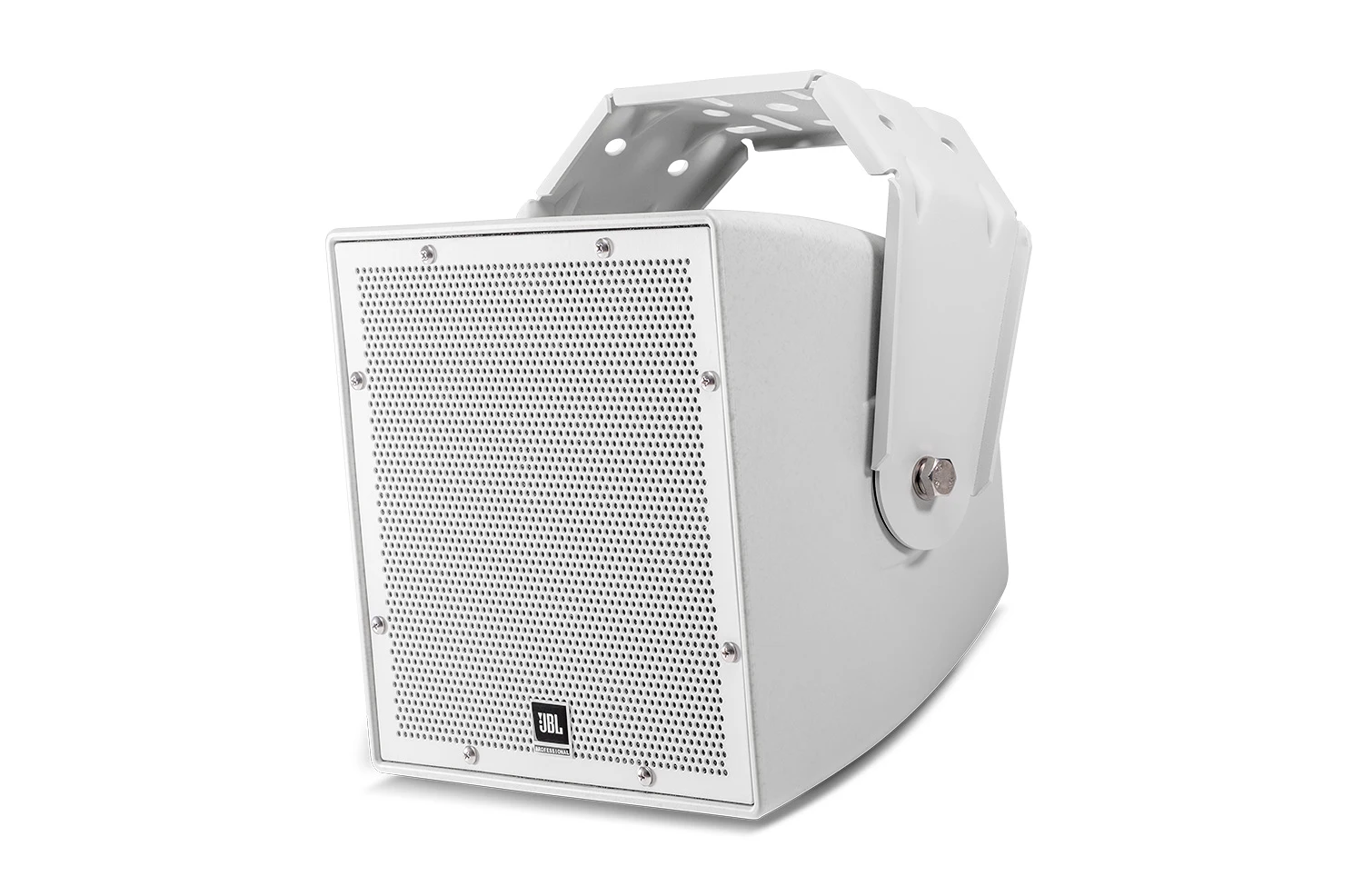

AWC62

All-Weather-Kompaktlautsprecher mit 2-Wege-Koaxialsystem und 6,5" Tieftöner

AWC62
Größere Bilder

Wetterfestes kompaktes 2-Wege-Koaxial-Lautsprecher mit 6,5" TF

Der AWC62 ist ein kompaktes, koaxiales, 2-Wege-Vollbereichs-Lautsprechersystem mit hervorragender Witterungsbeständigkeit, ideal für Sprache und Musikbeschallung in vielfältigen Anwendungen, einschließlich Sportanlagen, Pferderennbahnen, Stadien, Messegeländen, Rodeos, Eislaufhallen, Themenpark-Veranstaltungsstätten, Wasserparks, Hintergrund-Musik-/Durchsagesysteme im Freien, Schwimmbäder und eine Vielzahl weiterer Innen- oder Außenvenue-Typen.

Eigenschaften

  • Hochgradig witterungsbeständige IP56-Schutzart.
  • Konsistente 110° x 110° Breitband-Richtcharakteristik.
  • Komponenten:
    • 165-mm-Tieftöner (6,5 Zoll) mit Kevlar-verstärkter Membran und 38-mm-Schwingspule (1,5 Zoll).
    • 25-mm-Druckkammertreiber (1 Zoll)
  • Außergewöhnliche Klarheit für Sprache mit erweitertem Frequenzbereich für Musik.
  • Hochwertige Steilheit-Weiche für konstante Abdeckung und sanfte, natürliche Mittenwiedergabe.
  • 175 Watt Belastbarkeit (durchschnittliches kontinuierliches rosa Rauschen) mit hoher Empfindlichkeit bietet hohe SPL-Fähigkeit.
  • Hochleistungs-Passivweiche.
  • Übersteuerungsschutz.
  • 70 Hz – 18 kHz Frequenzbereich.
  • 120 Watt 70 V/100 V Multi-Tap (integrierter Transformator) oder direkt 8 Ω Niederimpedanz.

Downloads

Specifications
  Version Größe Hochgeladen
file type icon AWC62 Spec Sheet
Version D, aktualisiert: Apr 2024
D  1,35 MB Apr 2024
Brochures
  Sprache Größe Hochgeladen
file type icon Loudspeakers for Sports Facilities
en aktualisiert: Jul 2024
en  5,71 MB Jul 2024
CAD Drawings
  Größe Hochgeladen
file type icon AW & AWC 2D & 3D CAD Drawings
aktualisiert: Feb 2021
10,8 MB Feb 2021
file type icon AW/AWC Drawings PDF
aktualisiert: Okt 2020
284 KB Okt 2020
Compliances
  Größe Hochgeladen
file type icon AWC Series Declaration of Conformity
aktualisiert: Okt 2020
148 KB Okt 2020
Simulation Data
  Version Größe Hochgeladen
file type icon JBL Pro ALL CLF Files
Version 12-10-21, aktualisiert: Mai 2023
12-10-21  24 MB Mai 2023
Ease Data
  Größe Hochgeladen
file type icon AW-AWC Ease Files
aktualisiert: Okt 2019
867 KB Okt 2019
CLF Files
  Größe Hochgeladen
file type icon AW-AWC CLF Files
aktualisiert: Okt 2019
1,45 MB Okt 2019
User Guides
  Größe Hochgeladen
file type icon AWC Painting Instruction
aktualisiert: Apr 2019
40,1 KB Apr 2019
Speaker Tunings
  Version Größe Hochgeladen
file type icon Commercial, CBT, and AWC Tunings 220616
Version A, aktualisiert: Mai 2023
A  557 KB Mai 2023
EASE Files
  Größe Hochgeladen
file type icon AWC GLL Files
aktualisiert: Mai 2024
1,36 MB Mai 2024

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Range (-10dB) 70 Hz – 18 kHz
Frequency Response (±3 dB) 100 Hz – 16 kHz
Coverage Pattern 110º x 110º
Directivity Factor (Q) 7.2 (1 k – 16 kHz)
Directivity Index (DI) 7.9 dB (1 k – 16 kHz)
System Power Rating 175 W 2 hrs. 120 W 100 hrs (IEC rated)
Sensitivity (2.83V @ 1m) 92 dB (Ave. 100 Hz – 18 kHz)
Maximum SPL (1m) Direct 8Ω: 114 dB (peaks of 120 dB)120 W Tap: 112 dB
Crossover Network 1.8 kHz, 3rd order (18 dB/oct) high-pass plus conjugate to HF, 3rd order low-pass to LF
Nominal Impedance 8 ohms
Transformer Taps 70V: 120W, 60W, 30W, 15W 100V: 120W, 60W, 30W
LF Driver Kevlar-reinforced cone with weather treatment, 38 mm (1.5 in) voice coil.
HF Driver 25 mm (1 in) diaphragm and voice coil diameter
HF Driver Protection Minimum audibility SonicGuard™ HF overload protection
Enclosure ABS with Glass enclosure
Attachment Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
Grille Corrosion-resistant zinc-rich extra-thick powder coated steel grille, 3-layer assembly with foam and woven poly mesh backing.
Input Connection CE-compliant covered barrier strip terminals. Barrier terminals accept up to 8 mm outside 4 mm inside open-lug (#6 or #8) plus bare wire up to 2.5 mm2 (12 AWG) wire or spade lugs. Terminal compartment cover equipped with gland nut that forms water-tight seal with round- jacketed cables with outside diameters between 4.0 mm (0.16”) and 9.0 mm (0.36”).
Environmental IP56 per IEC529, with a minimum 5° downward aiming angle. Exceeds Mil Spec 810 for humidity, salt spray, temperature & UV, and ASTM G85 for acid-air/salt-spray (336 hrs).
Dimensions 259 x 259 x 255 mm (10.2 x 10.2 x 10.1 in), cabinet 288 mm (11.4 in) including gland nut 309 mm (12.2 in) including bracket extending to back
Colors Available in gray (similar to Pantone 420C) and black (-BK)
Net Weight (each) 6.8 kg (15.0 lb), 7.7 kg (17.0 lb) with U-bracket
Shipping Weight 8.8 kg (19.5 lb)
Included Accessories U-bracket, matches loudspeaker color (gray or black), zinc-rich extra thick powder coated, steel.
Crossover Modes Passive
System Sensitivity (1w @ 1m) 92 dB (Ave. 100 Hz – 18 kHz
Suspension Attachment Two M10 (fine-thread) points for included U-bracket. M6 secondary safety attachment point on back panel.
