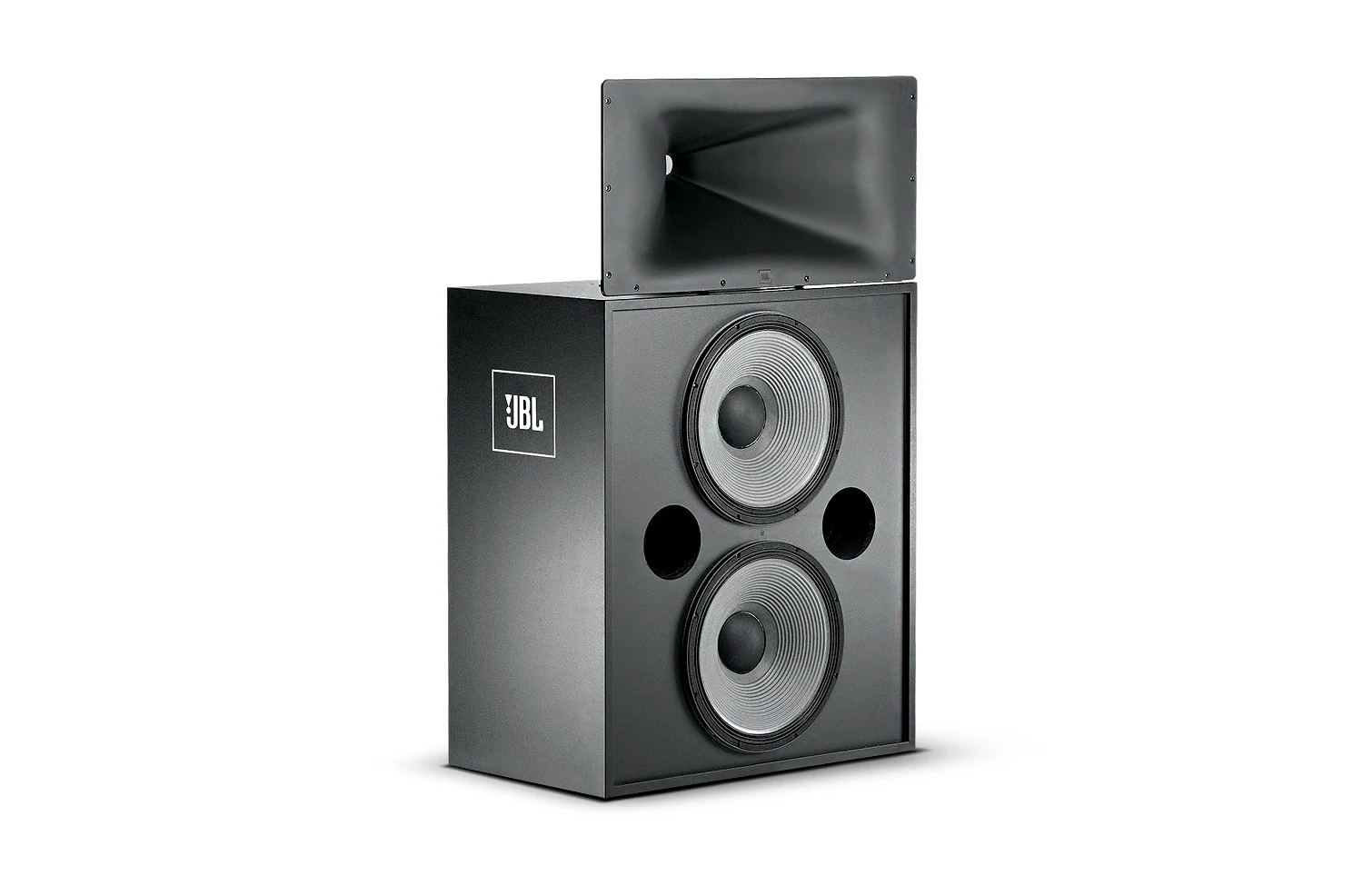

JBL Professional 4722/4722N

Größere Bilder

Zweiweg-ScreenArray™ Cinema-Lautsprechersystem

Das 4722 bietet eine sanfte und präzise Wiedergabe von Filmtonspuren in einem kompakten und sehr kostengünstigen System

Eigenschaften

Das Zwei-Wege-System bietet eine glatte und genaue
Wiedergabe von Kinofilmmustern
Das 4722 ist als passives Modell mit Netzwerk
(4722N) oder als Bi-Amp Ready 4722 erhältlich
Dual 380mm (15 Zoll) Tieftonwandler
Leistungskapazität: 600 W kontinuierlich IEC Rosa-Rauschen

Downloads

Specifications

	Größe	Hochgeladen
4722 Spec Sheet aktualisiert: Okt 2020	152 KB	Okt 2020

CAD Drawings

	Größe	Hochgeladen
4722 CAD Drawings aktualisiert: Okt 2020	2,05 MB	Okt 2020
SR Series aktualisiert: Okt 2020	573 KB	Okt 2020

Compliances

	Größe	Hochgeladen
Cinema Sound - ScreenArray Systems (2 Way) Declaration of Conformity aktualisiert: Okt 2019	90,6 KB	Okt 2019

Simulation Data

	Version	Größe	Hochgeladen
JBL Pro ALL CLF Files Version 12-10-21, aktualisiert: Mai 2023	12-10-21	24 MB	Mai 2023

Falls einer der obigen Links zu seltsamen Zeichen in Ihrem Browser führt, klicken Sie bitte mit der rechten Maustaste auf die Datei, um sie auf Ihrem Computer zu speichern.

Teile & Service

Spezifikationen

Frequency Response (±3 dB)	40 Hz - 19 kHz
Frequency Range (-10dB)	30 Hz - 20 kHz
Sensitivity	104dB @ 2.83V
Nominal Impedance	4722N: 4Ω, 4722: HF 8Ω, 4722: LF 4Ω
Maximum SPL (1m)	130dB, @ 1m (3.3ft) 136 dB peak
Bi-Amp System Input Power Rating	LF: 808W HF: 85W
Crossover Frequency	4722: 630Hz 4722N: 800Hz
Dimensions (H x W x D)	1265 x 762 x 450mm(49.9 x 30 x 17.75in)
Net Weight (each)	123 lbs (55.8 kg)
Shipping Weight	144 lbs (65.4 kg)
4739 Low Frequency	2 x 26SH-1 380 mm (15 in) dia., 76 mm (3 in) edgewound ribbonvoice coil transducers mounted in 4509 LF enclosure
4722-HF High Frequency Pack	One 2432H compression driver, One2384 horn, one adjustable bracket
Power Handling (2Hr AES Rating)	800W
