VTX V25 AF EB

Array Frame

Større billeder
Forlængelsesstang-tilbehør, der bruges sammen med VTX-V25-AF-arrayrammen til udrulning af VTX V25-seriesystemer i enten komprimerings- eller spændingstilstand. Fem tilslutningsindstillinger for forlængelsesstangen giver variabel pick-punktadskillelse (2-punkts ophængning) og øget fleksibilitet for enkeltpunkts ophængning. Forlængelsesstangen kan monteres foran eller bagpå for henholdsvis øget array up-tilt eller down-tilt. Ved bagtilmontering leveres et tilslutningspunkt til kompressionssuspension. En enkelt forlængelsesstang kan installeres i arrayrammen centralrør, eller alternativt kan et par forlængelsesstænger monteres foran eller bagpå i venstre/højre arrayrammestudsninger. Enkelt eller dobbelt forlængelsesstænger kan også frontmonteres eller bagtmonteres i jordstabelapplikationer for ekstra stabilitet og et bredere udvalg af arrayhældningsmuligheder. Doble forlængelsesstænger kan også monteres foran og bagpå til kompressionssuspension, når øget array up-tilt er nødvendig.
Funktioner:
  • Kompatibel med VTX-V25-AF
  • 2 x pick-punkter tilgængelige til enkeltpunkts ophængning
  • 1 x pick-punkt tilgængeligt til VTX-V25-LH-niveaukoblingslift
  • Understøtter op til 24 kabinetter (afhænger af arraykonfiguration)
  • Pick-punkt-shackle størrelse: 5/8" eller 3/4"
Inkluderet:

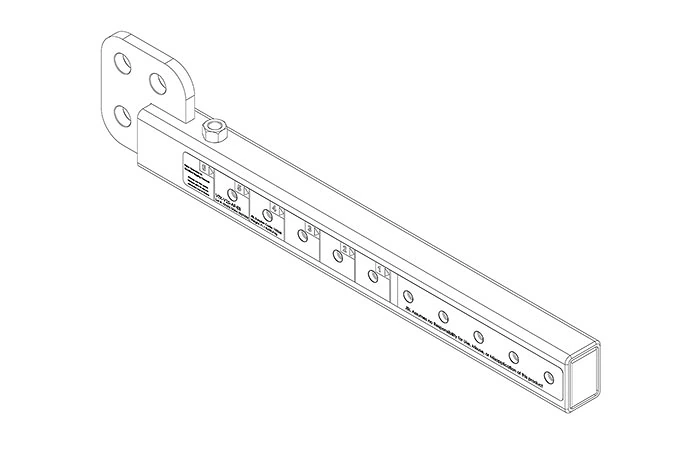

  • 1 x VTX-V25-AF-EB-forlængelsesstang
  • 1 x højdeindstillelig udligningsfoot til jordstabelapplikationer
  • 2 x Quick Release Pins (QRP) til sikring af forlængelsesstangen til arrayrammen

Downloads

Specifications
  Størrelse Uploadet
file type icon VTX V25 AF EB Specsheet
opdateret: dec 2020
699 kB dec 2020
CAD Drawings
  Størrelse Uploadet
file type icon VTX V25 AF EB 3D Drawing
opdateret: jan 2020
5,36 MB jan 2020
file type icon VTX V25 AF EB 2D Drawings
opdateret: dec 2020
266 kB dec 2020
