Baggrundsmusik

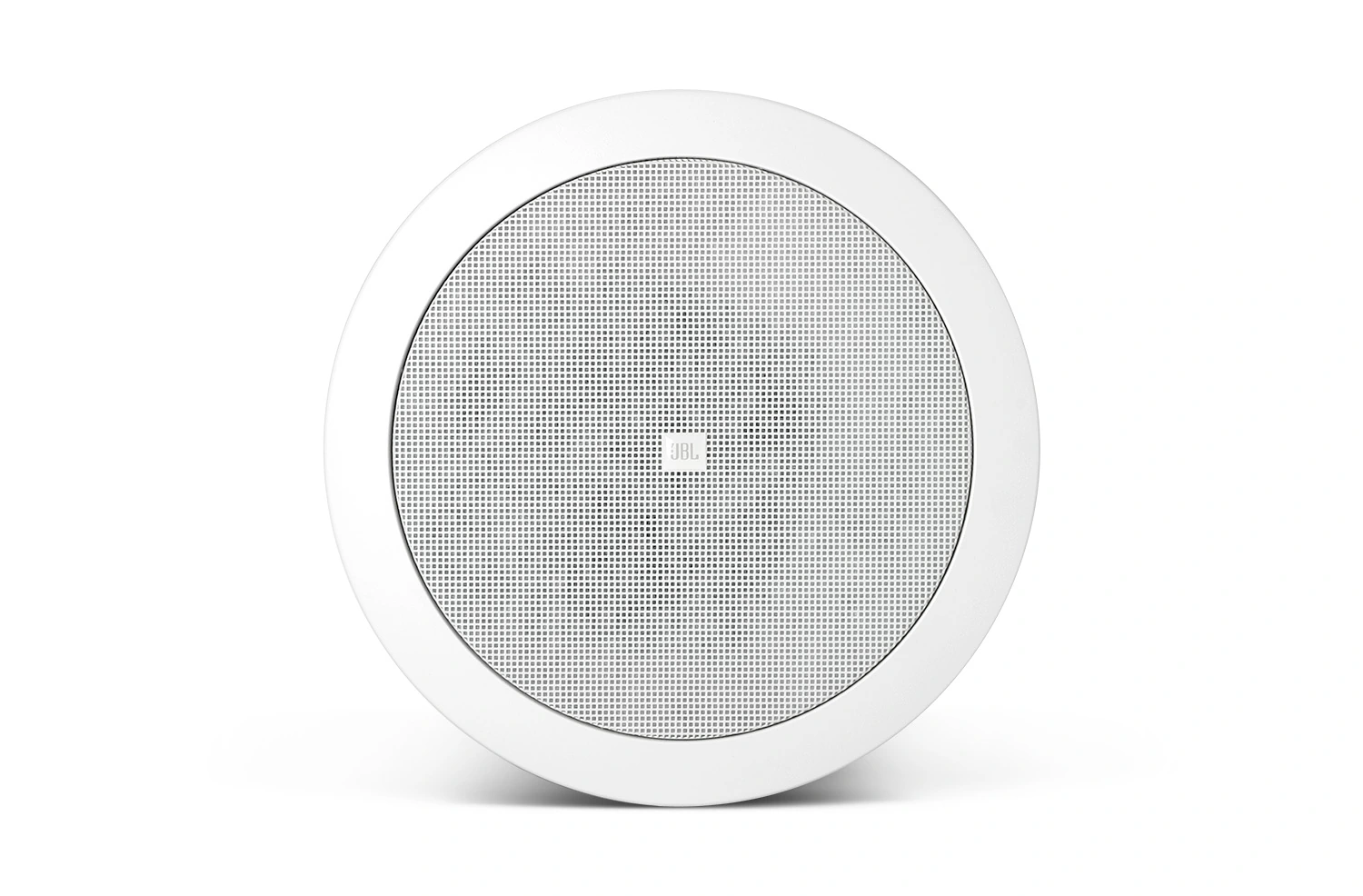

Control 24CT Micro er et kompakt indbygningstalerværk, der leverer fuldt, høj kvalitet lyd til baggrundsmusik og musik-plus-pagering-systemer.
Større billeder
Baggrundsmusik
Funktioner
- Extremely wide 150° coverage.
- Smooth frequency response.
- Includes 9 W multitap transformer for
- Shallow 4 in (100 mm) depth.
- Packaged with grille, backcan and tile rails for fast
Downloads
Data Sheets
| Størrelse | |
|
|
1,48 MB |
Manuals
| Størrelse | |
|
|
380 kB |
|
|
41,7 kB |
|
|
160 kB |
|
|
127 kB |
Brochures
| Størrelse | |
|
|
23 MB |
|
|
21 MB |
version A,
opdateret: mar 2026
CAD Drawings
| Størrelse | |
|
|
674 kB |
|
|
3,42 MB |
BIM Objects
| Størrelse | |
|
|
Compliances
| Størrelse | |
|
|
179 kB |
|
|
131 kB |
Software
| Størrelse | |
|
|
11,3 kB |
|
|
13,4 kB |
Simulation Data
| Størrelse | |
|
|
24 MB |
Accessories
| Størrelse | |
|
|
204 kB |
Speaker Tunings
| Størrelse | |
|
|
557 kB |
Install Guides
| Størrelse | |
|
|
52,4 kB |
|
|
23,9 kB |
|
|
13,7 kB |
Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.
Reservedele og service
Specifikationer
| Frequency Range | 85 Hz - 25 kHz |
| Power Rating | See transformer taps |
| Transformer Taps | 9W, 4W, 2W, 1W (& 0.5 W taps @ 70V) |
| Crossover Frequency | 3.5 kHz |
| Maximum SPL (1m) | 94 dB (top 70V/100V tap) |
| Sensitivity | 86 dB (100 Hz - 10 kHz) |
| Coverage Angle | 150° conical |
| Input Connectors | Screw-down terminals. |
| Drivers | LF Driver: 115 mm (4.5 in) HF Driver: 12 mm (0.5 in) |
| Color | White |
| Safety Agency | Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849. |
| Backcan | formed steel (included "blind-mount") |
| Baffle/Rim | Medium impact polystyrene, fire rated UL94V-O |
| Ceiling Cutout Size | 167 mm (6.6 in) diameter (cardboard cutout template included) |
| Included Accessories | C-shaped support backing plate 2 tile support rails (fits both 2 ft and 600 mm tiles) Cutout template, cardboard |
| Optional Accessories | MTC-24TR trim ring for retrofit installations MTC-24NC optional new construction bracket, flat MTC-24MR optional mud ring construction bracket |
| Plenum Usage | Yes, backcan included |
Tilbehør
MTC-48TRx12 | Loftpaneleskinner til 4' x 4' loftplader
Større billeder
Tile Rail for 4' x 4' Ceiling Tiles
MTC-48TRx12 er et tilbehørsskinne til installation af mange af JBL's lofthøjttalere i 4 ft x 4 ft
(1200 x 1200 mm; 48 x 48 inch) loftsplader i ophængte loftskonstruktioner.
- Kan bruges med alle JBL-lofttalere med C-ring/tile-rail-monteringssystem.
Omfatter (ved produktudgivelse):
• Control 24C/CT Micro & 24CT MicroPlus
• Control 24C/CT, 26C/CT, 19CS/CST
• Control 47C/T, 47LP, 47HC, 40CS/T, 42C
• Control 226C/T
• 8124/8128
• Ikke til JBL-talere, der installeres med tile bridges (såsom CSS-serien, 8138, C227C/CT, C300-seriemodeller). Kontakt JBL Professional kundeservice for den mest opdaterede kompatibilitetsliste. - Inverteret V-rille giver støtte til tile rail-gitteret i tilfælde af flisefejl og reducerer vibrationstransmission til – og lyd fra – loftsflisegittersystemet.
- 1,2 mm (0,05 tommer) metaltykkelse giver den yderligere støtte, som det lange spænd kræver.
- Flere C-ring-monteringshul. Yderligere hulpositioner kan bores af installatøren.
- Én MTC-48TRx12 er en pakke med 12 tile rails, nok til 6 talere (2 pr. taler).
Dokumentation
-
MTC-48TRx12 Spec Sheet (revB)
[77,2 kB]
