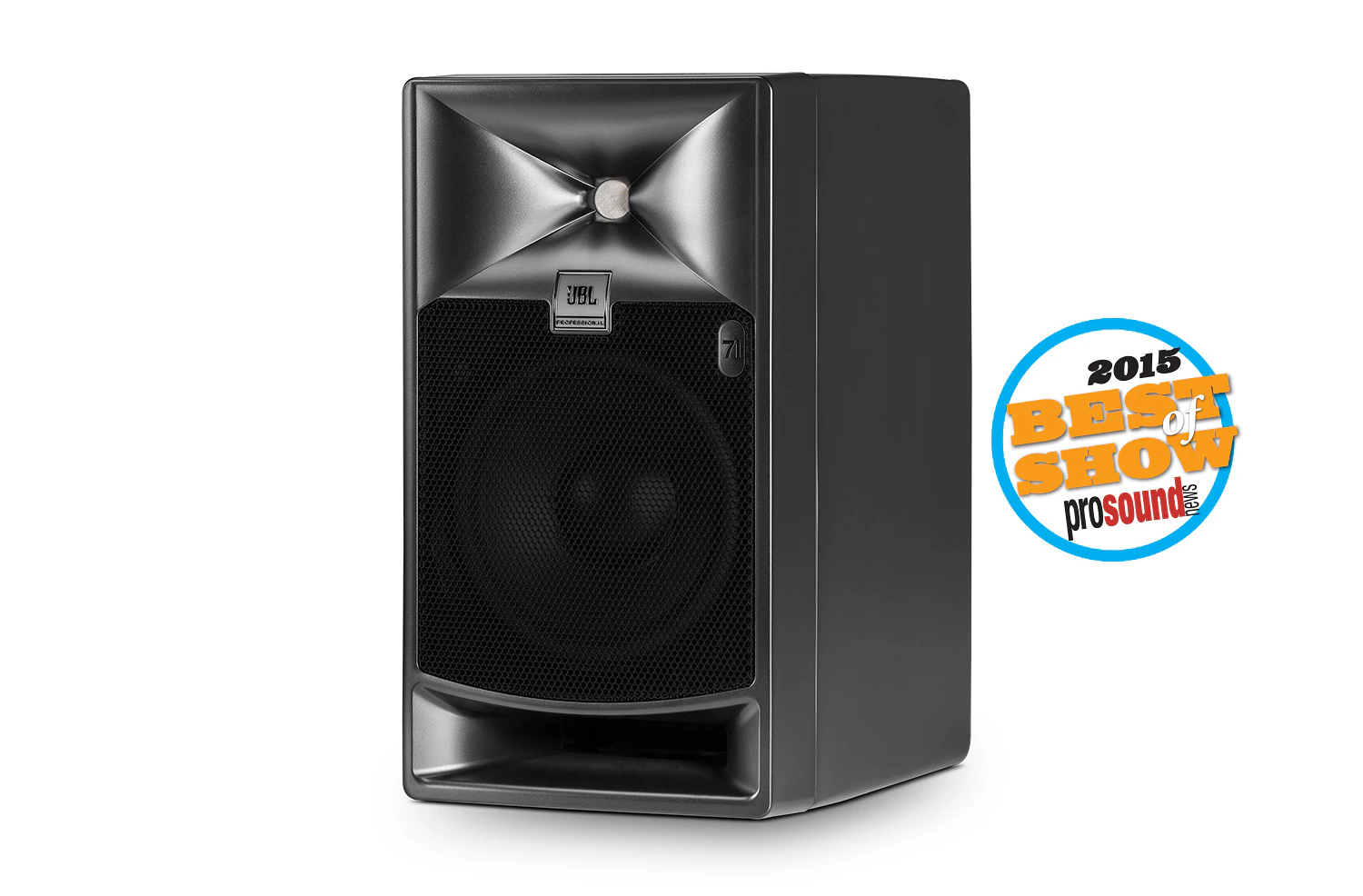

705i

5" Master Reference Monitor

705i
Større billeder

Næste generations systemer til post- og broadcast-produktion i kontrolrum og køretøjer

De første modeller i JBL's nye 7 Series-linje, 705i og 708i modellerne, imødekommer efterspørgslen efter næste generations multi-channel monitorering i post-rum, broadcast-faciliteter og køretøjer. Med udgangspunkt i patenterede teknologier udviklet til vores flagskib M2 Master Reference Monitor, leverer 7 Series Studio Monitors detaljeret imaging, udvidet frekvensspektrum og bemærkelsesværdig output fra kompakte højttalerkabinetter. Med centralt forstærker og afstemt tuning samt nem installation, er 705i og 708i Studio Monitors hjertets i et elegant, skalerbart system til broadcast- og post-faciliteter, der arbejder med immersive audio-formater.

Funktioner

  • Næste generations systemer til post- og broadcast-produktion i kontrolrum og køretøjer
  • Næste generations driverteknologi
  • Patenteret Image Control Waveguide
  • Kompakte, installationsvenllige kabinetter


Flere detaljer

Patenteret Image Control Waveguide

Først introduceret i JBL M2 Master Reference Monitor, Image Control Waveguide-teknologien gør det muligt

  • Problemfri crossover og neutral frekvensrespons i det kritiske dialogområde.
  • Neutral off-axis-respons for større nøjagtighed og konsistens fra rum til rum
  • Detaljeret billeddannelse og en sammenhængende overgang mellem skermkanaler, surroundkanaler og overhead-højttalere.

Næste generations driverteknologi

7 Series opfylder kravene til dynamisk område og udvidet frekvensrespons fra dagens produktionsformater og indeholder JBLs næste generations "Super Drivers".

  • Den nye 2409H højtfrekvenstransducer indeholder en innovativ lavmasse-ringformet membran, som leverer jævn respons ud over 40 kHz, med ekstraordinær udgangsspænding og meget lav forvrængning.

JBL-udviklet tilpasset lavfrekvenstransducer til bemærkelsesværdig ydeevne fra 7 Series

Nye 725G og 728G 5" og 8" højtudslag-lavfrekvensdriver i 705i og 708i leverer kontinuerligt højt output med minimal effektkompression og lavfrekvenssvar ned til 30 Hz-området.

Systemintegration

  • Modulær og skalerbar for antal kanaler og rumstørrelse
  • 7 Series Studio Monitors og JBL M2 Master Reference Monitor kan kombineres til at producere en bred vifte af systemer
  • Kompakte kabinetter og monteringshardware giver mulighed for fleksible monteringsmuligheder og uobstruerede sightlines
  • Centraliseret forstærkning og signalbehandling eliminerer kravet om strømkilde ved hver højttaler
  • BSS BLU link netværksaudio til nem grænseflade og reduceret systemstøj
  • HARMAN HiQnet-udstyrede komponenter kan styres centralt via hardware, software eller trådløs tablet

Downloads

Data Sheets
  Størrelse Uploadet
file type icon 7 Series Data Sheet
opdateret: apr 2019
726 kB apr 2019
Manuals
  Størrelse Uploadet
file type icon 7 Series Set Up Guide
opdateret: okt 2019
1,04 MB okt 2019
Brochures
  Størrelse Uploadet
1,81 MB okt 2020
CAD Drawings
  Størrelse Uploadet
file type icon 705i Customer Drawings
opdateret: okt 2020
503 kB okt 2020
Software
  Størrelse Uploadet
Windows download icon HiQnet Audio Architect
udgivet: nov 2020
nov 2020
Simulation Data
  Størrelse Uploadet
21 MB maj 2024
Images
  Størrelse Uploadet
file type icon 705i_Front_Z
opdateret: okt 2020
260 kB okt 2020
file type icon 705i_Angle_Z
opdateret: okt 2020
225 kB okt 2020
file type icon 705i_725G_Z
opdateret: okt 2020
151 kB okt 2020
Speaker Tunings
  Størrelse Uploadet
file type icon 705i Crown DCi Settings
opdateret: okt 2020
56 kB okt 2020
file type icon 7 Series and M2 Crown DCi Tuning
opdateret: feb 2020
176 kB feb 2020
file type icon 705i BiWire BSS London Architect
opdateret: okt 2020
141 kB okt 2020
115 kB okt 2020

Hvis nogle af linksene ovenfor resulterer i mærkelige tegn i din browser, skal du højreklikke på filen for at gemme den på din computer.

Reservedele og service

Specifikationer

Frequency Response (±3 dB) 48 Hz – 23 kHz
Frequency Range 39Hz – 36 kHz
Maximum Continuous SPL (80 Hz - 20 kHz) >101 dB SPL / 1m
Maximum Peak SPL (80 Hz - 20 kHz) >107 dB SPL / 1m
HF Driver 2409H
LF Driver 725G - 5in (127mm)
Dividing Network Transition Frequency 1.9 kHz
Input Connectors Phoenix Terminals accept 12 gauge speaker wire
Dimensions (HxWxD) 10.5 x 5.875 x 8.125 in (267 x 149 x 206 mm)
Net Weight (each) 9.0 lb (4.08 kg)
Enclosure Birch plywood reinforced for mounting
Mounting Top, bottom and rear mounting points. 2-hole mounting pattern
